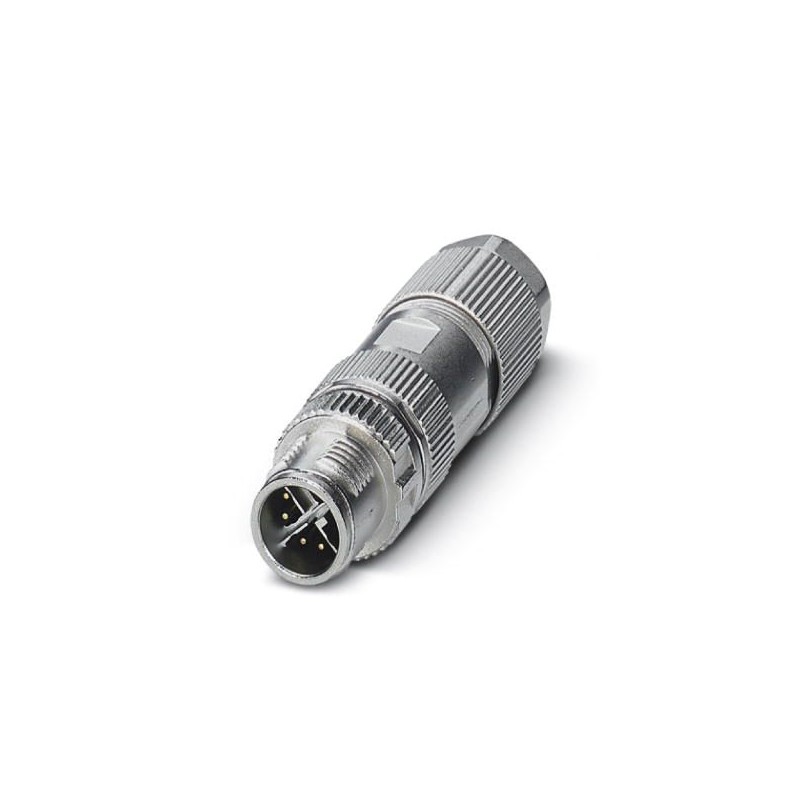

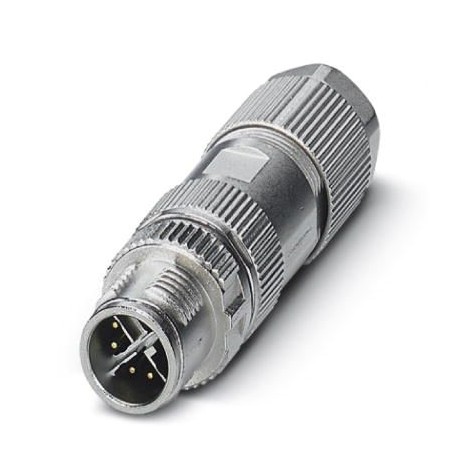

VS-08-M12MS-10G-P SCO 1417430 PHOENIX CONTACT Connettori bus
VS-08-M12MS-10G-P SCO
1417430
PHOENIX_CONTACT
Connettori bus
Connettori dati, CAT6A Ethernet (10 GBit/s), 8 poli, schermato, connettore maschio diritto M12 SPEEDCON, codifica X, Piercecon®, zigrinatura materiale: Zinco pressofuso, nichelato, diametro esterno del cavo 4 mm ... 8 millimetri
connettori ad innesto > Connettore industriale rotondo per montaggio sul campo
Cavi, connettori e scatole QUICKON
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1417430 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | BF2CHJ - |
| Pagina catalogo | Pagina 344 (C_2_2017) |
| GTIN | 4046356530699 |
| Peso per pezzo (confezione esclusa) | 29,700 g |
| Numero tariffa doganale | 85366990 |
| Paese di origine | DE (Germania) |
Dimensioni
| Apertura chiave dadi | 13 mm |
|---|---|
| Diametro custodia | 15 mm |
| Lunghezza | 46,5 mm |
| Diametro esterno conduttore | 4 mm ... 8 mm |
| Lunghezza di spelatura della guaina isolante | ≥ 70 mm |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -40 °C ... 85 °C (connettore / connecttore femmina) |
|---|---|
| Grado di protezione | IP65 |
Generalità
| Corrente di dimensionamento a 40 ℃ | 0,5 A (30 W) |
|---|---|
| Tensione di dimensionamento | 50 V AC |
| 60 V DC | |
| N. poli | 8 |
| Resistenza di isolamento | ≥ 100 MΩ |
| Codifica | Dati X |
| Norme/Disposizioni | Connettore M12 IEC 61076-2-109 |
| Tipo di segnale/categoria | Ethernet CAT6A(IEC 11801), 10 Gbit/s |
| Segnalazione stato | No |
| Categoria di sovratensione | II |
| Grado d'inquinamento | 3 |
| Collegamento | Piercecon® |
| Sezione conduttore | 0,14 mm² ... 0,14 mm² (flessibile) |
| Sezione conduttore AWG | 26 (flessibile) |
| Cicli di manovra | ≥ 100 |
| Coppia di serraggio | 0,4 Nm (Ghiera M12) |
| 2 Nm (Avvitare l'inserto portacontatti con custodia mobile fino all'arresto) | |
| 1 Nm (Dado di compressione con anello di accoppiamento) |
Materiale
| Classe di combustibilità a norma UL 94 | V0 |
|---|---|
| Materiale contatto | CuSn |
| Materiale superficie contatti | Ni/Au |
| Materiale inserto portacontatti | PP |
| Materiale impugnature | Pressofuso di zinco, nichelato |
| Materiale ghiera | Pressogetto di zinco, nichelato |
| Materiale guarnizione | NBR |
Normative e prescrizioni
| Definizione norma | Connettore M12 |
|---|---|
| Norme/Disposizioni | IEC 61076-2-109 |
| Attacco a norma | UL |
| Classe di combustibilità a norma UL 94 | V0 |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027140815eCl@ss 4.127140815eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027279200eCl@ss 7.027440104eCl@ss 8.027440104eCl@ss 9.027440102
| Caratteristica | Valore |
|---|---|
| tipo di contatto (EF001587) | altro |
| diametro del connettore (EF007496) | 15.98417 mm |
| numero di contatti per dati (EF012232) | 0 |
| numero di contatti di potenza (EF012216) | 0 |
| numero di contatti di controllo (EF012217) | 8 |
| per diametro esterno cavo (EF009475) | 4 mm |
| tipo di scatola (EF006980) | diritto |
| corrente nominale In (EF008250) | 0.5 A |
| temperatura ambiente (EF002386) | -40 °C |
| tensione nominale (EF000228) | 48 V |
| categoria di sovratensione (EF006785) | II |
| grado di inquinamento (EF006786) | 3 |
| sezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341) | 0.14 mm² |
| sezione conduttore collegabile a filo sottile con bussola d'estremità (EF007339) | 0.14 mm² |
| sezione conduttore collegabile unifilare (EF007337) | 0.14 mm² |
| sezione conduttore collegabile multifilare (EF007343) | 0.14 mm² |
| tipo di collegamento elettrico (EF003961) | connessione a penetrazione |
| materiale del rivestimento di contatto (EF004020) | nichel |
| materiale della scatola (EF001596) | altro |
| rivestimento scatola (EF001601) | altro |
| materiale della ghiera filettata (EF012304) | altro |
| tipo di bloccaggio (EF000208) | altro |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| con conduttore di protezione (EF007468) | No |
| grado di protezione (IP), montato (EF007466) | IP65 |
| numero min. di cicli di innesto (EF012212) | 100 |
| schermato (EF000881) | Sì |
| con indicatore di stato (EF001602) | No |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1417430-VS-08-M12MS-10G-P SCO | 130 Kbytes |
|
