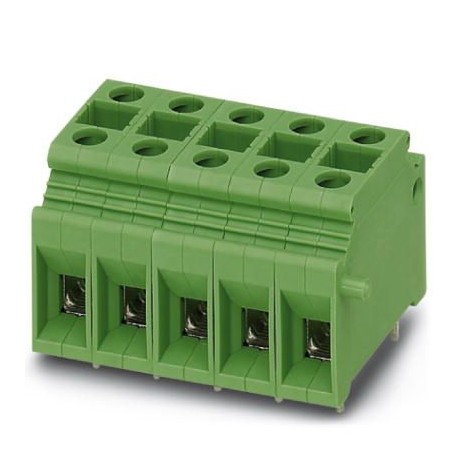

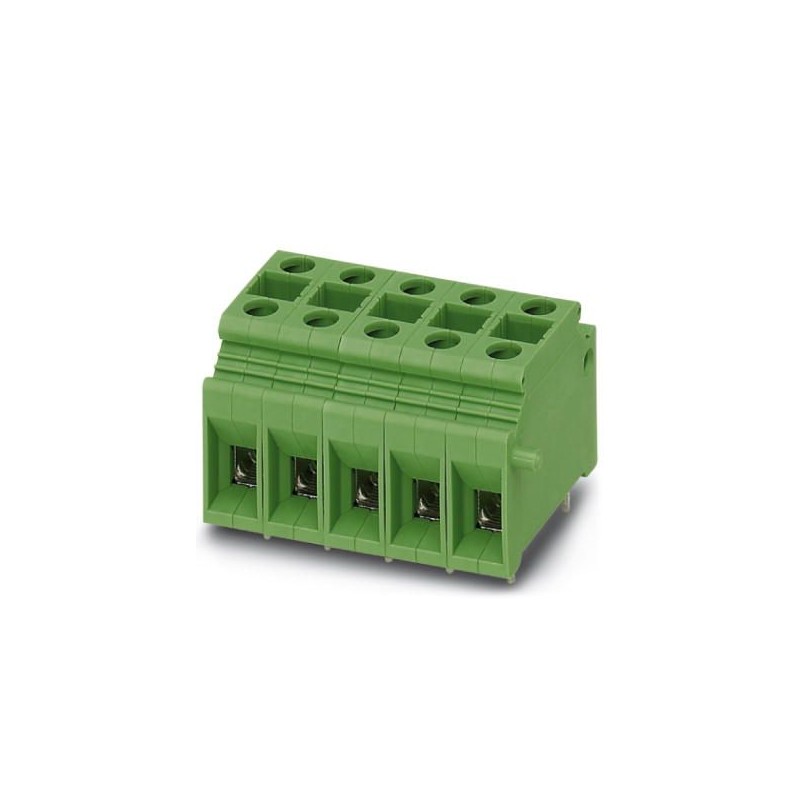

KDS10/SO- 7 NZ 1990591 PHOENIX CONTACT PCB terminal block
KDS10/SO-7 NZ
1990591
PHOENIX_CONTACT
10
PCB terminal block
Morsettiera per circuito stampato, corrente nominale: 76 A, tensione nominale (III/2): 320 V, sezione nominale: 10 mm², numero di potenziali: 7, numero di file: 1, numero di poli per fila: 7, famiglia di articoli: KDS10, passo: 10 mm, tipo di collegamento: Collegamento a vite con capsula di trazione, montaggio: saldatura ad onda, direzione di collegamento del conduttore/circuito stampato: 0°, Disposizione dei pin: Disposizione lineare dei pin, Lunghezza dei pin [P]: 4,3 mm, Numero di pin a saldare per potenziale: 4, Tipo di imballaggio: In scatola
connettori ad innesto > morsetto per circuito stampato
Connettori PCB
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Chiave Dati Commerciali
| Orderkey | Millione nove cento novanta mila cinque cento novanta uno |
|---|---|
| Unità d'imballaggio | 10 pc |
| Quantità di ordine minimo | 10 pc |
| GTIN | 4017918953454 |
| Peso per Pezzo (escluso imballaggio) | 111.670 g |
| Personalizzato numero di tariffa | Ottanta cinque millioni tre cento sessanta nove mila dieci |
| Paese di origine | DE (Germania) |
Dimensioni
| Lunghezza [ l ] | 36.8 mm |
|---|---|
| Passo | 10 mm |
| La dimensione di una | 60 mm |
| Altezza | 29 mm |
| Spina a saldare [P] | 4.3 mm |
| Diametro del foro | 1.4 mm |
Generale
| Gamma di articoli | KDS10 |
|---|---|
| Tensione d'impulso (III/3) | 4 kV |
| Tensione d'impulso (III/2) | 4 kV |
| Tensione d'impulso (II/2) | 4 kV |
| Tensione nominale (III/3) | 250 V |
| Tensione nominale (III/2) | 320 V |
| Tensione nominale (II/2) | 630 V |
| Connessione in acc. con standard | EN-VDE |
| Corrente nominale IN | 76 Un |
| Sezione trasversale nominale | 10 mm2 |
| Lega per saldatura di pin di superficie | |
| Cilindrica interna gage | B6 |
| Lunghezza di spelatura | 12 mm |
| Numero di posizioni | Sette |
| La filettatura della vite | M4 |
| Coppia di serraggio, min. | 1.2 Nm |
| Coppia di serraggio max | 1,5 Nm |
Connessione dati
| Sezione conduttore AWG min. | Venti |
|---|---|
| Sezione conduttore AWG max. | Sei |
| 2 conduttori con la stessa sezione trasversale, tinta min. | 0,5 mm2 |
| 2 conduttori con la stessa sezione trasversale, tinta max. | 4 mm2 |
| 2 conduttori con la stessa sezione trasversale, stranded min. | 0,5 mm2 |
| 2 conduttori con la stessa sezione trasversale, stranded max. | 4 mm2 |
| 2 conduttori con la stessa sezione trasversale, stranded, ghiere, senza manicotto di plastica, min. | 0,5 mm2 |
| 2 conduttori con la stessa sezione trasversale, stranded, ghiere, senza manicotto di plastica, max. | 2,5 mm2 |
| 2 conduttori con la stessa sezione trasversale, stranded, DOPPIE ghiere con un manicotto di plastica, min. | 0,5 mm2 |
| 2 conduttori con la stessa sezione trasversale, stranded, DOPPIE ghiere con un manicotto di plastica, max. | 6 mm2 |
Ambientale Di Conformità Del Prodotto
| Cina RoHS | Ecologico periodo di utilizzo: illimitato = EFUP-e |
|---|---|
| Sostanze pericolose al di sopra dei valori soglia |
Classificazioni
eCl@ss 4.0Venti sette millioni cento quaranta un mille cento noveeCl@ss 4.1Venti sette millioni cento quaranta un mille cento noveeCl@ss 5.0Venti sette millioni cento quaranta un mille cento novantaeCl@ss 5.1Venti sette millioni due cento sessanta un mille centoeCl@ss 6.0Venti sette millioni due cento sessanta un mille centoeCl@ss 7.0Venti sette millioni quattro cento quaranta mila quattro cento unoeCl@ss 8.0Venti sette millioni quattro cento quaranta mila quattro cento unoeCl@ss 9.0Venti sette millioni quattro cento quaranta mila quattro cento uno
UNSPSC 6.01Trenta millioni due cento undici mila otto cento unoUNSPSC 7.0901Trenta nove millioni cento venti un mille quattro cento trenta dueUNSPSC 11Trenta nove millioni cento venti un mille quattro cento trenta dueUNSPSC 12.01Trenta nove millioni cento venti un mille quattro cento trenta dueUNSPSC 13.2Trenta nove millioni cento venti un mille quattro cento trenta due
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI IT.pdf | 25 Mbytes |
|
