PHOENIX_CONTACTInterfaceMINI MCR-SL-U-UI-SP-NC 2810078 PHOENIX CONTACT Isolatori galvanici

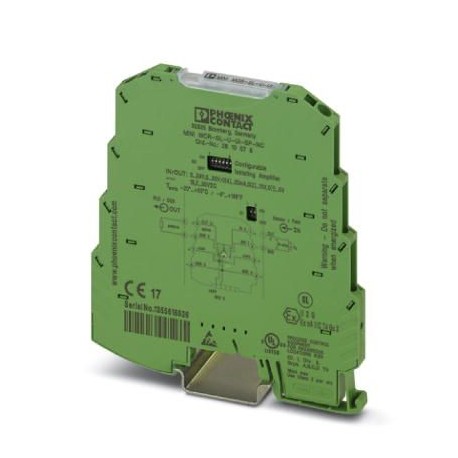

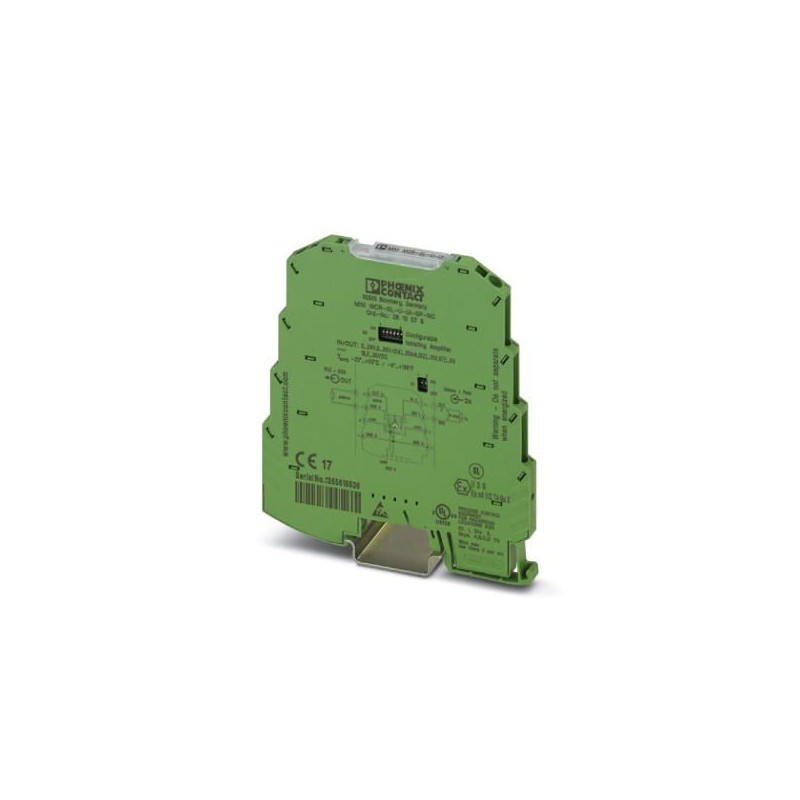

PHOENIX_CONTACT MINI MCR-SL-U-UI-SP-NC 2810078 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

MINI MCR-SL-U-UI-SP-NC 2810078 PHOENIX CONTACT Isolatori galvanici

Riferimento: MINI MCR-SL-U-UI-SP-NC

Codice: 2810078

Produttore: PHOENIX_CONTACT

Descrizione:

Isolatori galvanici

Categorie:

  • PHOENIX_CONTACT > Interface

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

  • Dettagli
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Vai al prodotto alternativo:MINI MCR-2-UI-UI-PT2902040

Richieda un preventivo e le indicheremo se sono ancora disponibili delle unità. Qualora non ne rimanessero, uno dei nostri tecnici cercherà un’alternativa fornibile con caratteristiche simili.

VISTI DI RECENTE

DETTAGLI

Dati commerciali

Codice per l'ordinazione2810078
Pezzi/conf.1 PZ
Sales keyCK1211 -
Pagina catalogoPagina 96 (C_7_2015)
GTIN4046356043588
Peso per pezzo (confezione esclusa)79,600 g
Numero tariffa doganale85437090
Paese di origineDE (Germania)

Dimensioni

Larghezza6,2 mm
Altezza93,1 mm
Profondità102,5 mm

Condizioni ambientali

Temperatura ambiente (esercizio)-20 °C ... 65 °C
Temperatura ambiente (trasporto e stoccaggio)-40 °C ... 85 °C

Dati d'ingresso

Numero ingressi1
Configurabile/Programmabilesì, non configurati
Segnale d'ingresso, tensione0 V ... 24 V
0 V ... 30 V
Corrente in ingresso max.50 V DC
Resistenza d'ingresso ingresso tensioneca. 125 kΩ (0 ... 24 V)
ca. 155 kΩ (0 ... 30 V)

Dati d'uscita

Numero di uscite1
Configurabile/Programmabilesì, non configurati
Segnale d'uscita, tensione0 V ... 10 V
0 V ... 5 V
1 V ... 5 V
2 V ... 10 V
Segnale d'uscita, corrente0 mA ... 20 mA
4 mA ... 20 mA
Tensione in uscita max.≤ 12,5 V
Corrente d'uscita max.28 mA
Corrente di cortocircuito≤ 22 mA
Carico/carico di uscita uscita di tensione> 10 kΩ
Carico/carico di uscita uscita di corrente< 500 Ω (a 20 mA)
Ripple< 20 mVSS(con 500 Ω)
< 20 mVSS(a 10 kΩ)

Alimentazione

Tensione nominale24 V DC
Range tensione di alimentazione19,2 V DC ... 30 V DC (Per il ponticellamento della tensione di alimentazione utilizzare il connettore bus (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, cod. art. 2869728), inseribile a scatto sulla guida di montaggio da 35 mm secondo EN 60715)
Max. corrente assorbita< 19 mA (a 24 V DC incl. carico)
Potenza assorbita< 450 mW

Dati di collegamento

CollegamentoConnessione a molla
Sezione conduttore rigido min.0,2 mm²
Sezione conduttore rigido max.2,5 mm²
Sezione trasversale conduttore AWG min.24
Sezione trasversale conduttore AWG max.12
Sezione conduttore flessibile min.0,2 mm²
Sezione conduttore flessibile max.2,5 mm²
Lunghezza di spelatura8 mm

Generalità

Numero di canali1
Errore di trasmissione< 0,1 % (del fondo scala)
< 0,4 % (senza compensazione)
Coefficiente termico massimo< 0,01 %/K
Coefficiente termico tipico< 0,002 %/K
Frequenza limite (3 dB)ca. 100 Hz
Tempo di risposta (10-90%)ca. 3,5 ms
Circuito di protezioneprotezione da fenomeni transitori
Isolamento galvanicoIsolamento base a norma EN 61010
Categoria di sovratensioneII
Grado d'inquinamento2
Tensione di isolamento nominale50 V AC/DC
Tensione di prova ingresso/uscita/alimentazione1,5 kV (50 Hz, 1 min)
Compatibilità elettromagneticaConformità alla direttiva EMC
Emissione disturbiEN 61000-6-4
Immunità ai disturbiEN 61000-6-2 Le interferenze possono causare leggeri scostamenti.
Coloreverde
Materiale custodiaPBT
Posizione d'installazionea scelta
Indicazione per il montaggioPer il ponticellamento della tensione di alimentazione utilizzare i connettori per guide di supporto (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, Cod.Art. 2869728), inseribili a scatto sulle guide da 35 mm secondo EN 60715.
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22HL 1 - HL 2
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23HL 1 - HL 2
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24HL 1 - HL 2

Dati EMC

DenominazioneCampi elettromagnetici ad alta frequenza
Norme/DisposizioniEN 61000-4-3
Difformità tipica dal valore finale del campo di misura5 %
DenominazioneDisturbi transitori rapidi (Burst)
Norme/DisposizioniEN 61000-4-4
Difformità tipica dal valore finale del campo di misura5 %
DenominazioneInterferenze
Norme/DisposizioniEN 61000-4-6
Difformità tipica dal valore finale del campo di misura5 %

Normative e prescrizioni

Compatibilità elettromagneticaConformità alla direttiva EMC
Emissione disturbiEN 61000-6-4
Attacco a normaCUL
Norme/DisposizioniEN 61000-4-2
DenominazioneCampi elettromagnetici ad alta frequenza
Norme/DisposizioniEN 61000-4-3
EN 61000-4-4
EN 61000-4-5
DenominazioneInterferenze
Norme/DisposizioniEN 61000-4-6
Isolamento galvanicoIsolamento base a norma EN 61010
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22HL 1 - HL 2
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23HL 1 - HL 2
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24HL 1 - HL 2

Environmental Product Compliance

China RoHSPeriodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni
Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods"
