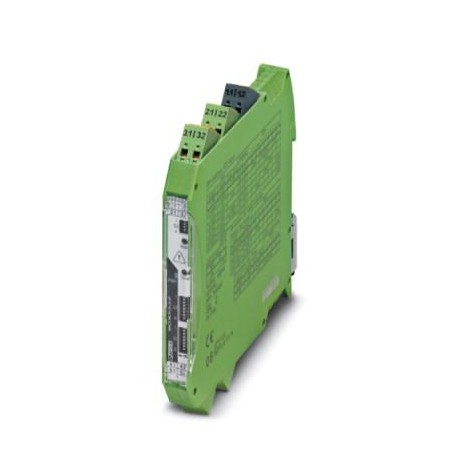

MACX MCR-UI-UI-UP-SP-NC

2811569

PHOENIX_CONTACT

Isolatori galvanici

Amplificatore di separazione con separazione galvanica sicura e ampio campo di potenza (24 V ... 230 V AC/DC). DIP switch frontale, oltre 1600 conversioni di segnale regolabili. Configurazione standard ( IN 0 ... 10 V / USCITA 0 ... 20 mA), collegamento a molla, SIL

Maggiori dettagli


sensori > amplificatore di isolamento

Interface

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

Prezzo totale: $581.54
Prezzo unitario: $581.54
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Più venduti

▲

Dettagli

▲


Dati commerciali

Codice per l'ordinazione2811569
Pezzi/conf.1 PZ
Sales keyCK1111 -
Pagina catalogoPagina 118 (C_5_2017)
GTIN4046356466998
Peso per pezzo (confezione esclusa)150,000 g
Numero tariffa doganale85437090
Paese di origineDE (Germania)

Nota

Limitazione dell'usoEMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download

Dimensioni

Larghezza12,5 mm
Altezza99 mm
Profondità114,5 mm

Condizioni ambientali

Temperatura ambiente (esercizio)-20 °C ... 70 °C
Temperatura ambiente (trasporto e stoccaggio)-40 °C ... 85 °C
Altezza massima≤ 2000 m

Dati d'ingresso

Numero ingressi1
Segnale d'ingresso, tensione0 mV ... 50 mV
0 mV ... 60 mV
0 mV ... 75 mV
0 mV ... 100 mV
0 mV ... 120 mV
0 mV ... 150 mV
0 mV ... 200 mV
0 mV ... 300 mV
0 mV ... 500 mV
0 V ... 1 V
0 V ... 1,5 V
0 V ... 2 V
0 V ... 3 V
0 V ... 5 V
0 V ... 10 V (configurabile mediante DIP switch)
0 V ... 15 V
0 V ... 20 V
0 V ... 30 V
0 V ... 50 V
0 V ... 100 V
-50 mV ... 50 mV
-60 mV ... 60 mV
-75 mV ... 75 mV
-100 mV ... 100 mV
-120 mV ... 120 mV
-150 mV ... 150 mV
-200 mV ... 200 mV
-300 mV ... 300 mV
-500 mV ... 500 mV
-1 V ... 1 V
-1,5 V ... 1,5 V
-2 V ... 2 V
-3 V ... 3 V
-5 V ... 5 V
-10 V ... 10 V
-15 V ... 15 V
-20 V ... 20 V
-30 V ... 30 V
-50 V ... 50 V
-100 V ... 100 V
1 V ... 5 V
2 V ... 10 V
Segnale d'ingresso, corrente0 mA ... 1 mA (configurabile mediante DIP switch)
0 mA ... 1,5 mA
0 mA ... 2 mA
0 mA ... 3 mA
0 mA ... 5 mA
0 mA ... 10 mA
0 mA ... 15 mA
0 mA ... 20 mA
0 mA ... 30 mA
0 mA ... 50 mA
0 mA ... 100 mA
-1 mA ... 1 mA
-1,5 mA ... 1,5 mA
-2 mA ... 2 mA
-3 mA ... 3 mA
-5 mA ... 5 mA
-10 mA ... 10 mA
-15 mA ... 15 mA
-20 mA ... 20 mA
-30 mA ... 30 mA
-50 mA ... 50 mA
-100 mA ... 100 mA
1 mA ... 5 mA
2 mA ... 10 mA
4 mA ... 20 mA
Corrente in ingresso max.± 100 V
± 100 mA
Resistenza d'ingresso ingresso tensioneca. 1 MΩ (± 1 V DC ... ± 100 V DC)
Resistenza d'ingresso ingresso correnteca. 10 Ω (± 10 mA DC ... ± 100 mA DC)

Dati d'uscita

Numero di uscite1
Configurabile/Programmabilesì, commutabile
Segnale d'uscita, tensione0 V ... 10 V (configurabile mediante DIP switch)
0 V ... 5 V
2 V ... 10 V
1 V ... 5 V
-10 V ... 10 V
-5 V ... 5 V
0 V ... 2,5 V
0,5 V ... 2,5 V
-2,5 V ... 2,5 V
Segnale d'uscita, corrente0 mA ... 5 mA
0 mA ... 10 mA
0 mA ... 20 mA (configurabile mediante DIP switch)
1 mA ... 5 mA
2 mA ... 10 mA
4 mA ... 20 mA
-5 mA ... 5 mA
-10 mA ... 10 mA
-20 mA ... 20 mA
Tensione in uscita max.15 V
Corrente d'uscita max.35 mA
Carico/carico di uscita uscita di tensione≥ 1 kΩ (10 V)
Carico/carico di uscita uscita di corrente≤ 600 Ω (20 mA; attivo)
passivo: ≤ (UB-2 V) / Ioutmax
Ripple< 10 mVeff

Alimentazione

Range tensione di alimentazione24 V ... 230 V AC/DC (-20 %/+10 %, 50/60 Hz)

Dati di collegamento

CollegamentoConnessione Push-in
Sezione conduttore rigido min.0,2 mm²
Sezione conduttore rigido max.1,5 mm²
Sezione trasversale conduttore AWG min.24
Sezione trasversale conduttore AWG max.16
Sezione conduttore flessibile min.0,2 mm²
Sezione conduttore flessibile max.1,5 mm²
Lunghezza di spelatura8 mm
Tecnica di connessioneCOMBICON

Generalità

Numero di canali1
Errore di trasmissione≤ 0,1 % (regolato dal fondo scala)
Coefficiente termico massimo0,0075 %/K
Frequenza limite (3 dB)10 kHz (commutabile 30 Hz)
Zero± 4 %
Zero / Span± 4 %
Tempo di risposta (10-90%)35 µs (a 10 kHz)
11 ms (a 30 Hz)
Circuito di protezioneprotezione da fenomeni transitori
Categoria di sovratensioneII
Grado d'inquinamento2
Tensione di isolamento nominale300 V AC
Compatibilità elettromagneticaConformità alla direttiva EMC
Immunità ai disturbiEN 61000-6-2 Le interferenze possono causare leggeri scostamenti.
Coloregrigio
Materiale custodiaPA 6.6-FR
Posizione d'installazionea scelta
ConformitàCE conforme
ATEX II 3 G Ex nA IIC T4 Gc
IECExEx nA IIC T4 Gc
UL, USA / CanadaUL 61010 Listed
Class I, Div. 2, Groups A, B, C, D T6
Class I, Zone 2, Group IIC
Certificato per la navigazioneDNV GL TAA00000AG

Normative e prescrizioni

Compatibilità elettromagneticaConformità alla direttiva EMC
ConformitàCE conforme
ATEX II 3 G Ex nA IIC T4 Gc
IECExEx nA IIC T4 Gc
UL, USA / CanadaUL 61010 Listed
Class I, Div. 2, Groups A, B, C, D T6
Class I, Zone 2, Group IIC
DNV GL-TemperatureB
DNV GL-HumidityB
DNV GL-VibrationA
DNV GL-EMCB
DNV GL-EnclosureRequired protection according to the Rules shall be provided upon installation on board

Environmental Product Compliance

REACh SVHCLead 7439-92-1
China RoHSPeriodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni
Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods"

Classifiche


ETIM for 2811569 Sensori (EC002653)
Caratteristica Valore
tipo di alimentazione elettrica (EF001469) altro
tensione di alimentazione nominale AC (EF007075) 19.2 V
tensione di alimentazione nominale DC (EF007078) 19.2 V
numero di zone d'ingresso -60 mV ... +60 mV (EF006927) 1
numero di zone d'ingresso -100 mV ... +100 mV (EF006912) 1
numero di zone d'ingresso -300 mV ... +300 mV (EF006920) 1
numero di zone d'ingresso -500 mV ... +500 mV (EF006926) 1
numero di zone d'ingresso -1 V ... +1 V (EF006906) 1
numero di zone d'ingresso -2 V ... +2 V (EF006913) 1
numero di zone d'ingresso -2.5 V ... +2.5 V (EF006915) 0
numero di zone d'ingresso -5 V ... +5 V (EF006923) 1
numero di zone d'ingresso -10 V ... +10 V (EF006909) 1
numero di zone d'ingresso -20 V ... +20 V (EF006917) 1
numero di zone d'ingresso 0 mV ... 60 mV (EF006905) 1
numero di zone d'ingresso 0 mV ... 100 mV (EF006893) 1
numero di zone d'ingresso 0 mV ... 200 mV (EF006898) 1
numero di zone d'ingresso 0 mV ... 300 mV (EF006901) 1
numero di zone d'ingresso 0 mV ... 500 mV (EF006904) 1
numero di zone d'ingresso 0 V ... 1 V (EF006890) 1
numero di zone d'ingresso 0 V ... 2 V (EF006894) 1
numero di zone d'ingresso 0 V ... 2.5 V (EF006895) 0
numero di zone d'ingresso 0 V ... 5 V (EF006903) 1
numero di zone d'ingresso 0 V ... 10 V (EF006892) 1
numero di zone d'ingresso 0 V ... 20 V (EF006897) 1
numero di zone d'ingresso 0 V ... 24 V (EF006899) 0
numero di zone d'ingresso 0 V ... 30 V (EF006900) 1
numero di zone d'ingresso 1 V ... 5 V (EF006907) 1
numero di zone d'ingresso 2 V ... 10 V (EF006914) 1
numero di zone d'ingresso +5 V ... -5 V (EF006889) 0
numero di zone d'ingresso +10 V ... -10 V (EF006888) 0
numero di zone d'ingresso 5 V ... 0 V (EF006924) 0
numero di zone d'ingresso 5 V ... 1 V (EF006925) 0
numero di zone d'ingresso 10 V ... 0 V (EF006910) 0
numero di zone d'ingresso 10 V ... 2 V (EF006911) 0
numero di zone d'ingresso 0 mA ... 5 mA (EF006902) 1
numero di zone d'ingresso 0 mA ... 10 mA (EF006891) 1
numero di zone d'ingresso 0 mA ... 20 mA (EF006896) 1
numero di zone d'ingresso 4 mA ... 20 mA (EF006921) 1
numero di zone d'ingresso -5 mA ... +5 mA (EF006922) 1
numero di zone d'ingresso -10 mA ... +10 mA (EF006908) 1
numero di zone d'ingresso -20 mA ... +20 mA (EF006916) 1
numero di zone d'ingresso 20 mA ... 0 mA (EF006918) 0
numero di zone d'ingresso 20 mA ... 4 mA (EF006919) 0
numero di zone d'uscita -60 mV ... +60 mV (EF006880) 0
numero di zone d'uscita -100 mV ... +100 mV (EF006865) 0
numero di zone d'uscita -300 mV ... +300 mV (EF006873) 0
numero di zone d'uscita -500 mV ... +500 mV (EF006879) 0
numero di zone d'uscita -1 V ... +1 V (EF006859) 0
numero di zone d'uscita -2 V ... +2 V (EF006866) 0
numero di zone d'uscita -2.5 V ... +2.5 V (EF006868) 1
numero di zone d'uscita -5 V ... +5 V (EF006876) 1
numero di zone d'uscita -10 V ... +10 V (EF006862) 1
numero di zone d'uscita -20 V ... +20 V (EF006870) 0
numero di zone d'uscita 0 mV ... 60 mV (EF006858) 0
numero di zone d'uscita 0 mV ... 100 mV (EF006846) 0
numero di zone d'uscita 0 mV ... 200 mV (EF006851) 0
numero di zone d'uscita 0 mV ... 300 mV (EF006854) 0
numero di zone d'uscita 0 mV ... 500 mV (EF006857) 0
numero di zone d'uscita 0 V ... 1 V (EF006843) 0
numero di zone d'uscita 0 V ... 2 V (EF006847) 0
numero di zone d'uscita 0 V ... 2.5 V (EF006848) 1
numero di zone d'uscita 0 V ... 5 V (EF006856) 1
numero di zone d'uscita 0 V ... 10 V (EF006845) 1
numero di zone d'uscita 0 V ... 20 V (EF006850) 0
numero di zone d'uscita 0 V ... 24 V (EF006852) 0
numero di zone d'uscita 0 V ... 30 V (EF006853) 0
numero di zone d'uscita 1 V ... 5 V (EF006860) 1
numero di zone d'uscita 2 V ... 10 V (EF006867) 1
numero di zone d'uscita +5 V ... -5 V (EF006842) 0
numero di zone d'uscita +10 V ... -10 V (EF006841) 0
numero di zone d'uscita 5 V ... 0 V (EF006877) 0
numero di zone d'uscita 5 V ... 1 V (EF006878) 0
numero di zone d'uscita 10 V ... 0 V (EF006863) 0
numero di zone d'uscita 10 V ... 2 V (EF006864) 0
numero di zone d'uscita 0 mA ... 5 mA (EF006855) 1
numero di zone d'uscita 0 mA ... 10 mA (EF006844) 1
numero di zone d'uscita 0 mA ... 20 mA (EF006849) 1
numero di zone d'uscita 4 mA ... 20 mA (EF006874) 1
numero di zone d'uscita -5 mA ... +5 mA (EF006875) 1
numero di zone d'uscita -10 mA ... +10 mA (EF006861) 1
numero di zone d'uscita -20 mA ... +20 mA (EF006869) 1
numero di zone d'uscita 20 mA ... 0 mA (EF006871) 0
numero di zone d'uscita 20 mA ... 4 mA (EF006872) 0
numero di canali (EF000259) 1
uscita di segnalazione guasti (EF007499) No
a sicurezza intrinseca secondo EN 60947-5-6 NAMUR (EF007112) No
separazione galvanica tra gli ingressi (EF007224) No
altezza (EF000040) 107.9 mm
larghezza (EF000008) 12.5 mm
profondità (EF000049) 113.7 mm
carico (EF007096) 600 Ohm
temperatura d'esercizio (EF002393) -20 °C
deriva di temperatura (EF007507) 0.0075 %/K
forma dell'apparecchio (EF007276) apparecchio da incasso
tipo di collegamento elettrico (EF003961) altro
modo di montaggio (EF000003) fissaggio a scatto guida portante
grado di protezione (IP) (EF005474) IP20

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT.pdf 29 Mbytes
PHOENIX CONTACT-2811569-MACX MCR-UI-UI-UP-SP-NC 170 Kbytes PHOENIX CONTACT-2811569-MACX MCR-UI-UI-UP-SP-NC
