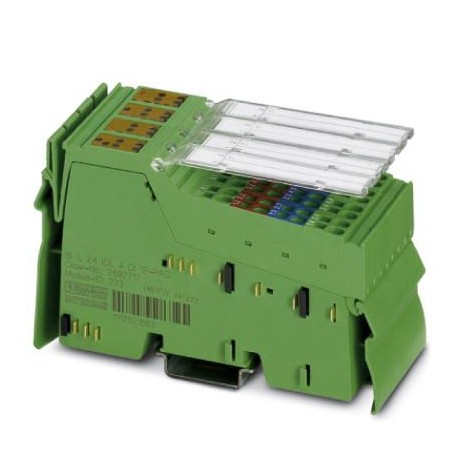

IB IL 24 IOL 4 DI 12-PAC 2692717 PHOENIX CONTACT Modulo funzionale Inline
IB IL 24 IOL 4 DI 12-PAC
2692717
PHOENIX_CONTACT
Modulo funzionale Inline
I / O
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2692717 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | DNI153 - |
| Pagina catalogo | Pagina 178 (C_6_2017) |
| GTIN | 4046356412902 |
| Peso per pezzo (confezione esclusa) | 200,000 g |
| Numero tariffa doganale | 85389091 |
| Paese di origine | DE (Germania) |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -25 °C ... 55 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -25 °C ... 85 °C |
| Umidità dell'aria consentita (esercizio) | 10 % ... 95 % (secondo DIN EN 61131-2) |
| Temperatura ambiente consentita (stoccaggio/trasporto) | 10 % ... 95 % (secondo DIN EN 61131-2) |
| Pressione aria (funzionamento) | 70 kPa ... 106 kPa (fino a 3000 m s.l.m.) |
| Pressione aria (trasporto e stoccaggio) | 70 kPa ... 106 kPa (fino a 3000 m s.l.m.) |
| Grado di protezione | IP20 |
Generalità
| Tipo di montaggio | Guida di supporto |
|---|---|
| Peso netto | 200 g |
| Nota per i dati sul peso | con connettori |
| Messaggi di diagnostica | Cortocircuito di un'uscita digitale in modalità SIO sì |
| Cortocircuito dell’alimentazione dei sensori No | |
| Sovraccarico dell’alimentazione sensori No |
Interfacce
| Denominazione | bus locale Inline |
|---|---|
| Numero di canali | 2 |
| Collegamento | Ripartitore dati Inline |
| Velocità di trasmissione | 500 kBit/s |
Potenziali Inline
| Denominazione | Alimentazione della logica (UL) |
|---|---|
| Tensione di alimentazione | 7,5 V (tramite ripartitore di potenziale) |
| Corrente assorbita | max. 100 mA |
| Denominazione | Alimentazione del circuito di segmento (US) |
| Tensione di alimentazione | 24 V DC (tramite ripartitore di potenziale) |
| Range tensione di alimentazione | 19,2 V DC ... 30 V DC (comprese tutte le tolleranze, ripple incluso) |
| Corrente assorbita | max. 2 A (con carico e alimentazione porta) |
| max. 52 mA (senza carico) |
Ingressi digitali
| Denominazione ingresso | Ingressi digitali |
|---|---|
| Descrizione dell'ingresso | IEC 61131-2 tipo 1 |
| Collegamento | Connettore Inline |
| Tecnica di connessione | 3 conduttori |
| Numero ingressi | 12 |
| Range d'ingresso segnale "0" | < 5 V (tip.) |
| Range d'ingresso segnale "1" | > 11 V DC (tip.) |
| Range tensione d'ingresso | 0 V DC ... 30 V DC |
| Corrente di ingresso nominale con UIN | 2,2 mA |
| Tempo di ritardo alla variazione di segnale da 0 a 1 | 3 ms |
| Tempo di ritardo alla variazione di segnale da 1 a 0 | 3 ms |
| Denominazione ingresso | Ingressi digitali |
| Collegamento | Connettore Inline |
| Numero ingressi | max. 4 |
| Corrente nominale d'ingresso | 5,5 mA (con 24 V DC) |
| Ritardo segnale | 3 ms |
| 3 ms | |
| Lunghezza cavo consentita | 20 m |
Uscite digitali
| Numero uscite | max. 4 |
|---|---|
| Corrente nominale per canale | max. 200 mA (INom) |
| Massimo assorbimento di corrente | max. 800 mA |
| Limitazione tensione induttiva | ca. -1 V |
| Nome protezione | Protezione contro cortocircuito |
| Comportamento in caso di sovraccarico | L’uscita può essere distrutta |
| Comportamento in caso di cortocircuito | Protezione contro cortocircuiti |
Separazione del potenziale
| Test di verifica | Alimentazione 24 V US(IO-Link e ingressi digitali) / terra funzionale 500 V DC 50 Hz 1 min. |
|---|---|
| Alimentazione 24 V US(IO-Link e ingressi digitali) / Alimentazione 7,5 V (logica bus) 500 V DC 50 Hz 1 min. | |
| Alimentazione 7,5 V (logica bus) / Terra funzionale 500 V DC 50 Hz 1 min. |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.027250302eCl@ss 4.127250302eCl@ss 5.027250302eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242604eCl@ss 8.027242604eCl@ss 9.027242604
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX AUTOMAZIONE IT.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2692717-IB IL 24 IOL 4 DI 12-PAC | 143 Kbytes |
|
