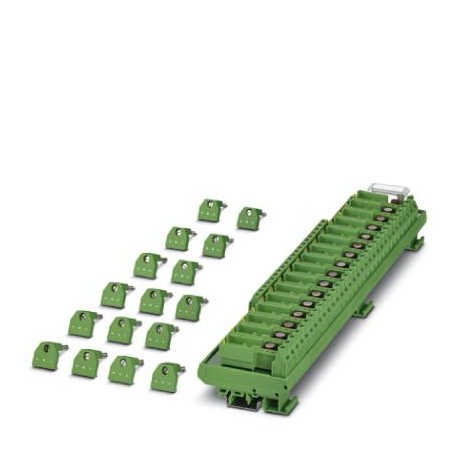

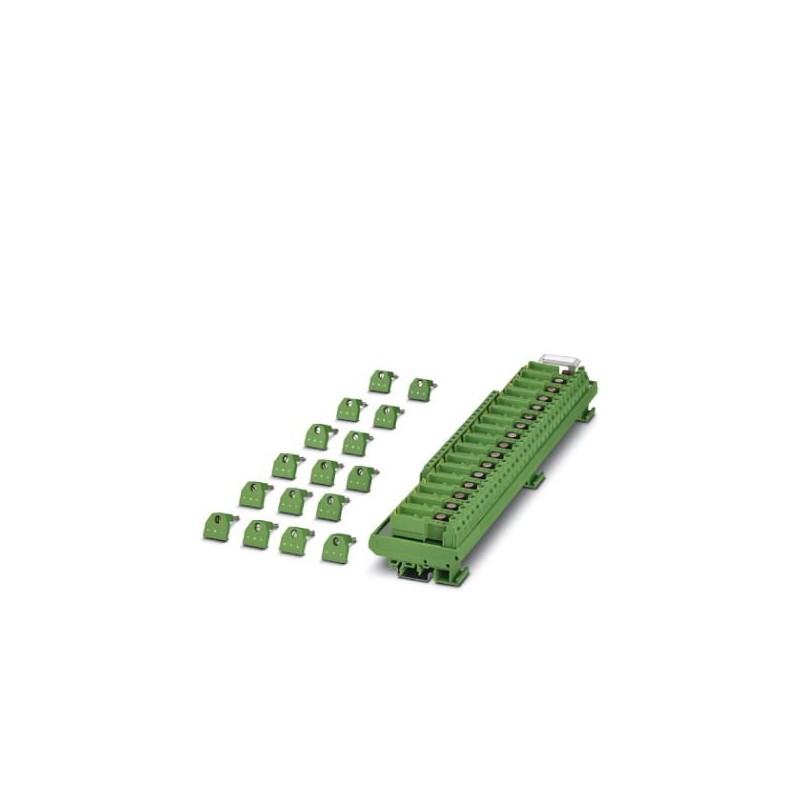

PHOENIX_CONTACT UMK-16 OM-R/MF/MKDS 2972770 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

UMK-16 OM-R/MF/MKDS 2972770 PHOENIX CONTACT Optoaccoppiatore

Riferimento: UMK-16 OM-R/MF/MKDS

Codice: 2972770

Produttore: PHOENIX_CONTACT

Descrizione:

Optoaccoppiatore
Modulo di interfaccia, con presa a innesto per 16 relè a stato solido, con gancio di fissaggio, collegamento a vite, con indicatore luminoso e fusibile, con logica di controllo del collegamento negativo

Categorie:

  • PHOENIX_CONTACT > Relè industriali

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

  • Dettagli
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Richieda un preventivo e le indicheremo se sono ancora disponibili delle unità. Qualora non ne rimanessero, uno dei nostri tecnici cercherà un’alternativa fornibile con caratteristiche simili.

DETTAGLI

Dati commerciali

Codice per l'ordinazione2972770
Pezzi/conf.1 PZ
Sales keyCK61E3 -
Pagina catalogoPagina 553 (C_7_2013)
GTIN4017918088736
Peso per pezzo (confezione esclusa)551,060 g
Numero tariffa doganale85369010
Paese di origineDE (Germania)

Dimensioni

Larghezza326,5 mm
Altezza77 mm
Profondità72 mm

Condizioni ambientali

Temperatura ambiente (esercizio)-20 °C ... 50 °C
Temperatura ambiente (trasporto e stoccaggio)-20 °C ... 70 °C

Dati d'ingresso

Corrente d'ingresso tipica con UN30 mA (dipendente da optoaccoppiatore)
Indicazione di stato/canaleLED giallo

Dati d'uscita

Corrente di carico permanente4 A (dipendente da optoaccoppiatore)
Tensione nominale250 V
Rilevamento guasto (rottura conduttore / cortocircuito)no

Generalità

Numero di canali16
Possibili equipaggiamentiModuli I/O digitali
Con equipaggiamentono
Posizione d'installazionea scelta
Indicazione per il montaggioAffiancabile senza distanza
Materiale isolante custodiaPVC, elemento laterale PA non rinforzato
Coloreverde

Dati di connessione connessione 1

Denominazione collegamentoIngresso
CollegamentoConnessione a vite
Lunghezza di spelatura8 mm
FilettaturaM3
Sezione conduttore rigida0,2 mm² ... 4 mm²
Sezione conduttore flessibile0,2 mm² ... 2,5 mm²
Sezione conduttore AWG24 ... 12
Numero collegamenti2
N. poli20

Dati di connessione connessione 2

Denominazione collegamentoUscita
CollegamentoConnessione a vite
Lunghezza di spelatura8 mm
FilettaturaM3
Sezione conduttore rigida0,2 mm² ... 6 mm²
Sezione conduttore flessibile0,2 mm² ... 4 mm²
Sezione conduttore AWG24 ... 10
Numero collegamenti32
N. poli3

Normative e prescrizioni

Attacco a normaCUL
Norme/DisposizioniDIN VDE 0110b, Gr. C per 250 V AC
DIN VDE 0160 (nelle parti pertinenti)

Environmental Product Compliance

China RoHSPeriodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni
Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods"
