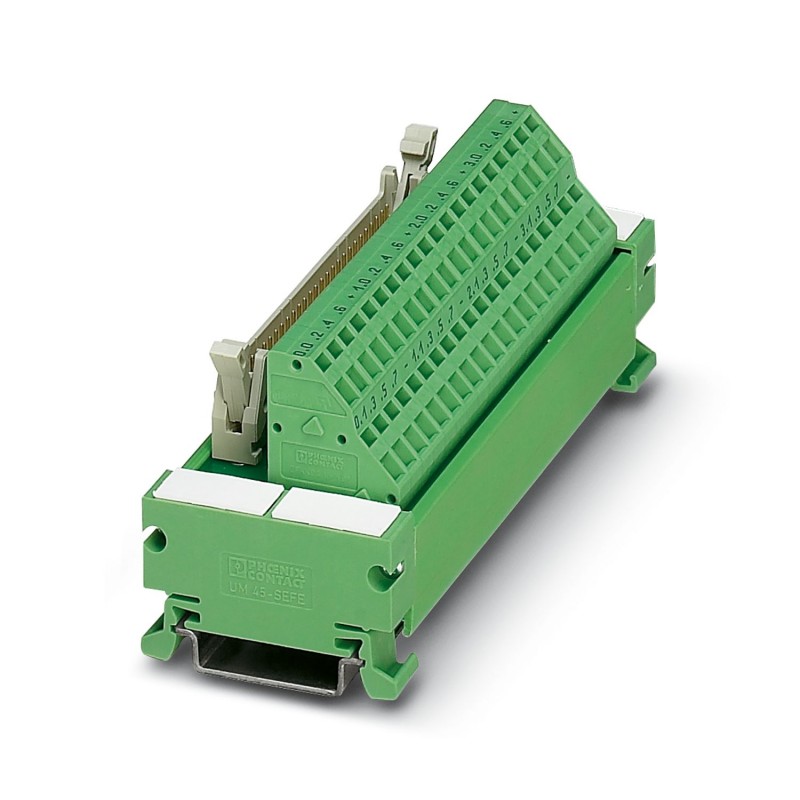

UM 45-FLK50/ZFKDS/S7-300 2968111 PHOENIX CONTACT Modulo d’interfaccia
UM 45-FLK50/ZFKDS/S7-300
2968111
PHOENIX_CONTACT
Prodotto su richiesta, non accetta il ritorno.
Modulo d’interfaccia
Modulo di interconnessione VARIOFACE per Siemens SIMATIC® S7-300, con marcatura specifica® SIMATIC (1 - 40), collegamento a molla, larghezza modulo: 126 mm
sistemi di controllo industriali (PLC) > modulo di interfaccia
Interface
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2968111 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | CK218Y - |
| Pagina catalogo | Pagina 253 (IF_2011) |
| GTIN | 4017918423131 |
| Peso per pezzo (confezione esclusa) | 143,170 g |
| Numero tariffa doganale | 85369010 |
| Paese di origine | DE (Germania) |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -20 °C ... 50 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -20 °C ... 70 °C |
Generalità
| Tensione d’esercizio max. ammessa | < 50 V DC |
|---|---|
| < 25 V AC | |
| Corrente max. ammessa (per segnale) | 1 A |
| N. poli | 50 |
| Segnalazione stato | No |
| Posizione d'installazione | a scelta |
| Grado di protezione | IP00 |
Dati di connessione connessione 1
| Denominazione collegamento | Livello di campo |
|---|---|
| Collegamento | Connessione a molla |
| Lunghezza di spelatura | 6 mm |
| Sezione conduttore rigida | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore flessibile | 0,2 mm² ... 1,5 mm² |
| Sezione conduttore AWG | 24 ... 14 |
| N. poli | 40 |
Dati di connessione connessione 2
| Denominazione collegamento | Livello di controllo |
|---|---|
| Collegamento | Connettore maschio IDC/FLK |
| Numero collegamenti | 1 |
| N. poli | 50 |
| Passo | 2,54 mm |
Controllore supportato
| Controllore | SIEMENS S7-300 / ET 200 M |
|---|---|
| - scheda I/O adatta | CPU 313C-2DP |
| CPU 314C-2PtP | |
| 6ES7 321-1BL00-0AA0 | |
| 6ES7 322-1BL00-0AA0 | |
| 6ES7 323-1BL00-0AA0 | |
| 6ES7 331-7NF00-0AB0 | |
| 6ES7 331-7PF01-0AB0 | |
| 6ES7 331-7PF11-0AB0 | |
| 6ES7 350-2AH01-0AE0 | |
| 6ES7 357-4AH01-0AE0 | |
| CPU 314C-2DP | |
| 6ES7 332-5HF00-0AB0 | |
| 6ES7 331-7NF10-0AB0 | |
| 6ES7 331-1KF01-0AB0 | |
| CPU 313C | |
| CPU 313C-2PtP | |
| Controllore | ALLEN-BRADLEY PLC 5 |
| - scheda I/O adatta | 1771 OBN |
Normative e prescrizioni
| Denominazione | Distanze in aria e linee di fuga |
|---|---|
| Norme/Disposizioni | DIN EN 50178: 1998-04 |
| Tensione di isolamento nominale | 50 V |
| Tensione impulsiva di dimensionamento | 0,5 kV (1,2 / 50 μs) |
| isolamento | Isolamento funzionale |
| Grado d'inquinamento | 2 |
| Categoria di sovratensione | II |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027250313eCl@ss 4.127250313eCl@ss 5.027250313eCl@ss 5.127242700eCl@ss 6.027242200eCl@ss 7.027141152eCl@ss 8.027141152eCl@ss 9.027141152
| Caratteristica | Valore |
|---|---|
| tipo di collegamento elettrico, lato esterno (EF005525) | raccordo a molla |
| tipo di collegamento elettrico, lato comando (EF008549) | spina piatta |
| numero di poli (EF001391) | 50 |
| tensione nominale (EF000228) | 30 V |
| corrente nominale (EF000227) | 1 A |
| profondità (EF000049) | 50.9 mm |
| larghezza (EF000008) | 125 mm |
| altezza (EF000040) | 45 mm |
| modo di montaggio (EF000003) | guida DIN 35 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT.pdf | 29 Mbytes |
|
| PHOENIX CONTACT-2968111-UM 45-FLK50/ZFKDS/S7-300 | 106 Kbytes |
|
