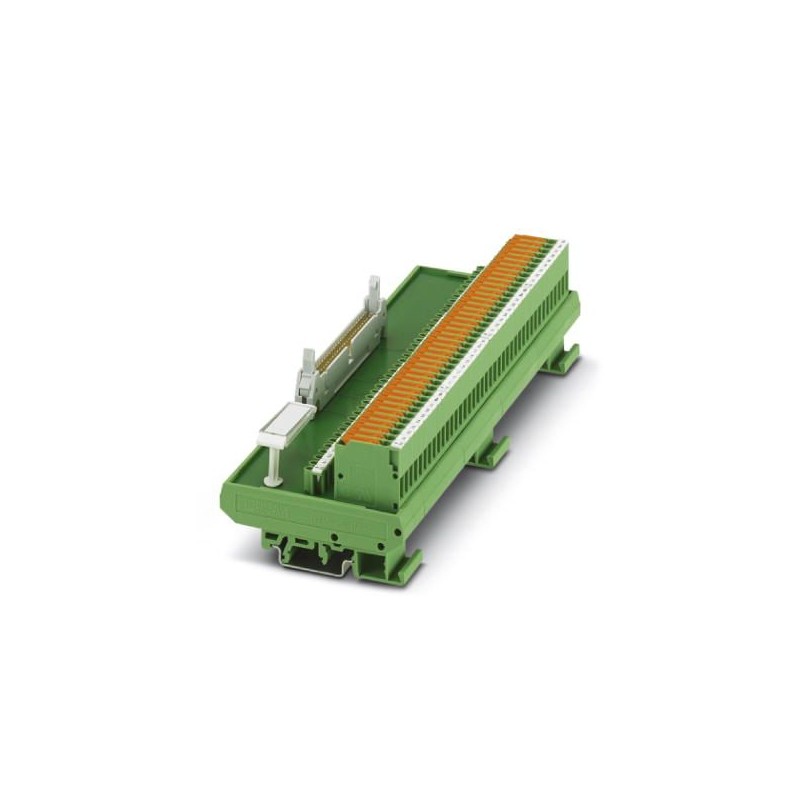

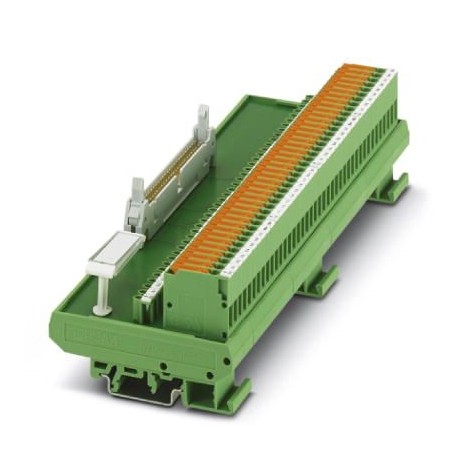

FLKM 50/KDS3-MT/PPA/PLC 2290614 PHOENIX CONTACT Modulo passivo
FLKM 50/KDS3-MT/PPA/PLC
2290614
PHOENIX_CONTACT
Modulo passivo
Modulo di interconnessione VARIOFACE, per 32 canali, con morsetti interrompibili a lama e presa per test sul campo e lato impianto
sistemi di controllo industriali (PLC) > modulo di interfaccia
Interface
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2290614 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | CK2162 - |
| Pagina catalogo | Pagina 534 (C_5_2017) |
| GTIN | 4017918058142 |
| Peso per pezzo (confezione esclusa) | 384,820 g |
| Numero tariffa doganale | 85369010 |
| Paese di origine | DE (Germania) |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -20 °C ... 50 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -20 °C ... 70 °C |
Generalità
| Tensione d’esercizio max. ammessa | 60 V DC |
|---|---|
| Corrente max. ammessa (per segnale) | 1 A |
| Corrente max. ammessa (alimentazione separata) | 2 A (per Byte) |
| N. poli | 50 |
| Segnalazione stato | No |
| Posizione d'installazione | a scelta |
| Grado di protezione | IP00 |
Dati di connessione connessione 1
| Denominazione collegamento | Livello di campo |
|---|---|
| Collegamento | Attacco a vite con coltello sezionatore |
| Lunghezza di spelatura | 8 mm |
| Filettatura | M3 |
| Sezione conduttore rigida | 0,2 mm² ... 4 mm² |
| Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore AWG | 24 ... 12 |
Dati di connessione connessione 2
| Denominazione collegamento | Livello di controllo |
|---|---|
| Collegamento | Connettore maschio IDC/FLK |
| Numero collegamenti | 1 |
| N. poli | 50 |
| Passo | 2,54 mm |
Controllore supportato
| Controllore | SIEMENS S7-400 |
|---|---|
| - scheda I/O adatta | 6ES7 421-1BL01-0AA0 |
| 6ES7 422-1BL00-0AA0 | |
| 6ES7 422-7BL00-0AB0 | |
| Controllore | ALLEN-BRADLEY ControlLogix |
| - scheda I/O adatta | 1756-IB32 |
| 1756-OB32 | |
| Controllore | ALLEN-BRADLEY PLC 5 |
| - scheda I/O adatta | 1771 IBN |
| 1771 OBN | |
| Controllore | HONEYWELL Experion PKS C200 |
| - scheda I/O adatta | TC-IDD 321 |
| TC-ODD 321 | |
| Controllore | MITSUBISHI MELSEC L |
| - scheda I/O adatta | LX41C4 |
| LX42C4 | |
| LY41NT1P | |
| LY42NT1P | |
| LY41PT1P | |
| LY42PT1P | |
| Controllore | MITSUBISHI MELSEC Q |
| - scheda I/O adatta | QX81 |
| QY81P | |
| QX41 | |
| QX41-S1 | |
| QX42 | |
| QX42-S1 | |
| QX71 | |
| QX72 | |
| QY41P | |
| QY42P | |
| QY71 | |
| QH42P | |
| QX82 | |
| QX82-S1 | |
| QY82P | |
| Controllore | Schneider Electric Modicon TSX QUANTUM |
| - scheda I/O adatta | DDI 353 |
| DDI 853 | |
| DAI 353 | |
| DAI 453 | |
| DDO 353 | |
| Controllore | SIEMENS S7-300 / ET 200 M |
| - scheda I/O adatta | CPU 313C-2DP |
| CPU 314C-2DP | |
| CPU 314C-2PtP | |
| 6ES7 321-1BL00-0AA0 | |
| 6ES7 322-1BL00-0AA0 | |
| 6ES7 323-1BL00-0AA0 | |
| CPU 313C | |
| CPU 313C-2PtP | |
| Controllore | GE-FANUC RX3i |
| - scheda I/O adatta | IC694MDL754 |
| IC694MDL660 | |
| Controllore | SIEMENS S7-1500 |
| - scheda I/O adatta | 6ES7 521-1BL00-0AB0 |
| 6ES7 522-1BL00-0AB0 | |
| 6ES7 522-1BL01-0AB0 |
Normative e prescrizioni
| Norme/Disposizioni | DIN EN 50178 |
|---|---|
| IEC 60664 | |
| Tensione di isolamento nominale | 63 V |
| Tensione impulsiva di dimensionamento | 0,6 kV |
| isolamento | Isolamento funzionale |
| Grado d'inquinamento | 2 |
| Categoria di sovratensione | II |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027250313eCl@ss 4.127250313eCl@ss 5.027250313eCl@ss 5.127371600eCl@ss 6.027371600eCl@ss 7.027141152eCl@ss 8.027141152eCl@ss 9.027141152
| Caratteristica | Valore |
|---|---|
| tipo di collegamento elettrico, lato esterno (EF005525) | raccordo a vite |
| tipo di collegamento elettrico, lato comando (EF008549) | spina piatta |
| numero di poli (EF001391) | 50 |
| tensione nominale (EF000228) | 60 V |
| corrente nominale (EF000227) | 1 A |
| profondità (EF000049) | 52.3 mm |
| larghezza (EF000008) | 213.45 mm |
| altezza (EF000040) | 77 mm |
| modo di montaggio (EF000003) | guida DIN 35 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT.pdf | 29 Mbytes |
|
| PHOENIX CONTACT-2290614-FLKM 50/KDS3-MT/PPA/PLC | 120 Kbytes |
|
