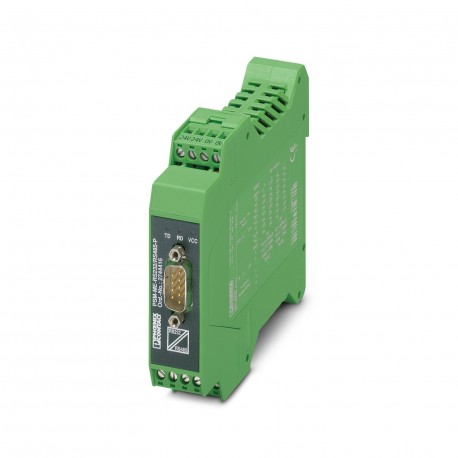

PHOENIX_CONTACT PSM-ME-RS232/RS485-P 2744416 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

PSM-ME-RS232/RS485-P 2744416 PHOENIX CONTACT Convertitore interfaccia

Riferimento: PSM-ME-RS232/RS485-P

Codice: 2744416

Produttore: PHOENIX_CONTACT

Descrizione:

Convertitore interfaccia
Convertitore di interfaccia per la conversione da RS-232 (V.24) a RS-422 (V.11) e RS-485, con separazione galvanica, 2 canali, per montaggio su guida
Convertitore d’interfaccia, per la conversione da RS-232 (V.24) a RS-422 (V.11) e RS-485, con separazione galvanica, 2 canali, montabile su guida

Categorie:

  • sistemi di controllo industriali (PLC) > modulo di comunicazione PLC
  • PHOENIX_CONTACT > Sicurezza e comunicazioni

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 421,18 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 2-3 settimane.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

Dati tecnici
Note
Nota per l'utilizzo
Nota per l'utilizzoSolo per l'uso industriale
Limitazione dell'uso
Nota EMCEMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download
Limitazione dell'uso
Indicazioni CCCexIn Cina non è consentito l'utilizzo nelle zone a potenziale rischio di esplosione.
Caratteristiche articolo
Tipo di prodottoConvertitore di interfaccia
ApplicazioneRS-232
RS-422
RS-485
MTTF1654 Anni (Standard SN 29500, temperatura 25 °C, ciclo operativo 21%)
746 Anni (Standard SN 29500, temperatura 40 °C, ciclo operativo 34,25%)
310 Anni (Standard SN 29500, temperatura 40 °C, ciclo operativo 100%)
MTBF10 Anni (Standard Telcordia, temperatura 40 ℃, ciclo operativo 100% (7 giorni alla settimana, 24 ore al giorno))
Stato di manutenzione dei dati
Revisione articolo22
Caratteristiche di isolamento
Grado di inquinamento2
Caratteristiche elettriche
Separazione galvanicaVCC // RS-232 // RS-485
Potenza dissipata massima in condizioni nominali2,04 W
Tensione di prova interfaccia dati/alimentazione1,5 kV AC
1,5 kV AC
Tensione di prova interfacce dati1,5 kV AC
Alimentazione
Range tensione di alimentazione18 V AC/DC ... 30 V AC/DC (mediante morsetto a vite a innesto COMBICON)
Tensione nominale24 V AC/DC
Corrente assorbita tipica85 mA (24 V DC)
Max. corrente assorbita100 mA
Dati di collegamento
Alimentazione
Cavo unipolare/Punto di collegamento rigido0,2 mm² ... 2,5 mm²
Cavo unipolare/Punto di collegamento flessibile0,2 mm² ... 2,5 mm²
Sezione conduttore flessibile [AWG]24 ... 12
Coppia di serraggio0,56 Nm ... 0,79 Nm
Interfacce
InterfacciaRS-232/-485
Distorsione bit≤ 5 %
Ritardo bit≤ 2,5 µs
SegnaleModbus
Canali di trasmissione2 (1/1), RxD, TxD, full duplex
Dati: Interfaccia RS-232 secondo ITU-T V.28, EIA/TIA-232, DIN 66259-1
Velocità di trasmissione seriale1,2; 2,4; 4,8; 7,2; 9,6; 19,2; 31,25; 38,4; 57,6; 75; 93,75; 115,2 kBit/s
CollegamentoConnettore maschio D-SUB 9
PinningCommutazione DTE/DCE per interruttore
Lunghezza di trasmissione15 m (twisted pair schermato)
Cavo unipolare/Punto di collegamento flessibile0,2 mm² ... 2,5 mm²
Sezione max. del conduttore flessibile AWG12
Sezione min. conduttore flessibile AWG24
Protocolliprotocollo trasparente
Dati: Interfaccia RS-422, secondo ITU-T V.11, EIA/TIA-422, DIN 66348-1
Velocità di trasmissione seriale1,2; 2,4; 4,8; 9,6; 19,2; 38,4; 57,6; 75; 93,75; 115,2 kBit/s
CollegamentoMorsetto a vite estraibile
Lunghezza di trasmissione1200 m (twisted pair schermato)
Resistenza terminale390 Ω
150 Ω
390 Ω (inseribile)
Cavo unipolare/Punto di collegamento flessibile0,2 mm² ... 2,5 mm²
Sezione max. del conduttore flessibile AWG13
Sezione min. conduttore flessibile AWG24
Protocolliprotocollo trasparente
Dati: Interfaccia RS-485, secondo EIA/TIA-485, DIN 66259-1
Velocità di trasmissione seriale1,2; 2,4; 4,8; 9,6; 19,2; 38,4; 57,6; 75; 93,75; 115,2 kBit/s
CollegamentoMorsetto a vite estraibile
Lunghezza di trasmissione1200 m (twisted pair schermato)
Resistenza terminale390 Ω
150 Ω
390 Ω (inseribile)
Cavo unipolare/Punto di collegamento flessibile0,2 mm² ... 2,5 mm²
Sezione max. del conduttore flessibile AWG14
Sezione min. conduttore flessibile AWG24
Commutazione direzione datiautomatica o tramite RTS/CTS
Protocolliprotocollo trasparente
Dimensioni
Disegno quotatoxbcbzpbgso.jpg
Larghezza22,5 mm
Altezza99 mm
Profondità114,5 mm
Indicazioni materiale
Colore (Custodia)verde (RAL 6021)
Materiale (Custodia)PA 6.6-FR
Condizioni ambientali e della vita elettrica
Condizioni ambientali
Grado di protezioneIP20
Temperatura ambiente (esercizio)-40 °C ... 70 °C
Temperatura ambiente (stoccaggio/trasporto)-40 °C ... 85 °C
Posizione elevata≤ 5000 m (Per le limitazioni, vedere la dichiarazione del produttore per il funzionamento in quota)
Umidità dell'aria consentita (esercizio)10 % ... 95 % (senza condensa)
Omologazioni
CE
CertificatoConformità CE
ATEX
Siglatura II 3 G Ex nA IIC T4 Gc
CertificatoIBExU16ATEXB004 X
NotaRispettare le note particolari relative all'installazione riportate nella documentazione!
IECEx
SiglaturaEx nA IIC T4 Gc
CertificatoIECEx IBE 15.0034X
UL, USA / Canada
Siglatura508 Recognized
Class I, Div. 2, Groups A, B, C, D
Class I, Zone 2, AEx nA IIC T4
Class I, Zone 2, Ex nA IIC T4 Gc X
Omologazione Corea del Sud, KC
CertificatoMSIP-REI-PCK-ME2744416
Test dei gas tossici
SiglaturaISA-S71.04-1985 G3 Harsh Group A
Costruzioni navali
SiglaturaDNV GL
Dati DNV GL
TemperatureB
HumidityA
VibrazioneA
EMCB
EnclosureRequired protection according to the Rules shall be provided upon installation on board
Dati EMC
Compatibilità elettromagneticaConformità alla direttiva EMC 2014/30/EU
Immunità ai disturbiEN 61000-6-2:2005
Emissione disturbiEN 61000-6-4
Scariche elettrostatiche
Norme/DisposizioniEN 61000-4-2
Scariche elettrostatiche
Scarica contatti± 6 kV (Grado severità collaudo 3)
Scarica in aria± 8 kV (Grado severità collaudo 3)
OsservazioniCriterio B
Campi elettromagnetici ad alta frequenza
Norme/DisposizioniEN 61000-4-3
Campi elettromagnetici ad alta frequenza
Frequenza26 MHz ... 3 GHz (Grado severità collaudo 3)
Intensità di campo10 V/m
OsservazioniCriterio A
Transitori veloci (Burst)
Norme/DisposizioniEN 61000-4-4
Transitori veloci (Burst)
Ingresso± 2,2 kV (Grado severità collaudo 3)
Segnale± 2,2 kV (Grado severità collaudo 3)
OsservazioniCriterio B
Carico di corrente impulsiva (Surge)
Norme/DisposizioniEN 61000-4-5
Carico di corrente impulsiva (Surge)
Ingresso± 0,5 kV (Alimentazione DC)
Segnale± 1 kV (Linea dati, asimmetrica)
OsservazioniCriterio B
Influenza condotta
Norme/DisposizioniEN 61000-4-6
Influenza condotta
Frequenza0,15 MHz ... 80 MHz
OsservazioniCriterio A
Tensione10 V
Emissione di disturbi
Norme/DisposizioniEN 55011
OsservazioniClasse A, campo di impiego industria
Criteri
Criterio ASegnalazione di stato normale entro i limiti fissati.
Criterio BSegnalazione di stato temporaneamente compromessa, corretta automaticamente dal dispositivo.
Montaggio
Tipo di montaggioMontaggio su guida DIN

ETIM for 2744416 Controllori logici programmabili (PLC) (EC001423)

Nome caratteristicanumero di interfacce HW Industrial Ethernet (EF003020)
Valore caratteristica0
Nome caratteristicanumero di interfacce PROFINET (EF006932)
Valore caratteristica0
Nome caratteristicanumero di interfacce HW seriali RS232 (EF003021)
Valore caratteristica0
Nome caratteristicanumero di interfacce HW seriali RS422 (EF003022)
Valore caratteristica0
Nome caratteristicanumero di interfacce HW seriali RS485 (EF003023)
Valore caratteristica0
Nome caratteristicanumero di interfacce HW seriali TTY (EF003024)
Valore caratteristica0
Nome caratteristicanumero di interfacce HW USB (EF003025)
Valore caratteristica0
Nome caratteristicanumero di interfacce HW parallele (EF003026)
Valore caratteristica0
Nome caratteristicanumero di interfacce HW wireless (EF006933)
Valore caratteristica0
Nome caratteristicanumero di interfacce HW altre (EF003027)
Valore caratteristica0
Nome caratteristicacon interfaccia ottica (EF003028)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per EtherCAT (EF017564)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per TCP/IP (EF003050)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per PROFIBUS (EF003052)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per CAN (EF003053)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per INTERBUS (EF003054)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per ASI (EF003051)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per EIB (EF003055)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo pour Modbus (EF003057)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per Data-Highway (EF003058)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per DeviceNet (EF003059)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per SUCONET (EF003060)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per LON (EF003017)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per PROFINET IO (EF007525)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per PROFINET CBA (EF007524)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per SERCOS (EF006657)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per Foundation Fieldbus (EF007522)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per EtherNet/IP (EF007521)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per AS-Interface Safety at Work (EF007519)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per DeviceNet Safety (EF007520)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per INTERBUS-Safety (EF006662)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per PROFIsafe (EF007526)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per SafetyBUS p (EF007527)
Valore caratteristicaNo
Nome caratteristicasupporta il protocollo per altri sistemi bus (EF003062)
Valore caratteristicaSì
Nome caratteristicastandard radio Bluetooth (EF007178)
Valore caratteristicaNo
Nome caratteristicastandard radio WLAN 802.11 (EF007179)
Valore caratteristicaNo
Nome caratteristicastandard radio GPRS (EF008523)
Valore caratteristicaNo
Nome caratteristicastandard radio GSM (EF008524)
Valore caratteristicaNo
Nome caratteristicastandard radio UMTS (EF008525)
Valore caratteristicaNo
Nome caratteristicalink IO master (EF007298)
Valore caratteristicaNo
Nome caratteristicacapacità di ridondanza (EF003156)
Valore caratteristicaNo
Nome caratteristicacon separazione del potenziale (EF003272)
Valore caratteristicaNo
Nome caratteristicaSIL secondo IEC 61508 (EF009889)
Valore caratteristicasenza
Nome caratteristicaadatto per funzioni di sicurezza (EF001597)
Valore caratteristicaNo
Nome caratteristicalivello di performance secondo EN ISO 13849-1 (EF007399)
Valore caratteristicasenza
Nome caratteristicarisorsa corrispondente (Ex ia) (EF004141)
Valore caratteristicaNo
Nome caratteristicarisorsa corrispondente (Ex ib) (EF004142)
Valore caratteristicaNo
Nome caratteristicacategoria di protezione antideflagrante per gas (EF003997)
Valore caratteristicasenza
Nome caratteristicacategoria di protezione antideflagrante per polvere (EF003998)
Valore caratteristicasenza
Nome caratteristicalarghezza (EF000008)
Valore caratteristica22.5 mm
Nome caratteristicaaltezza (EF000040)
Valore caratteristica99 mm
Nome caratteristicaprofondità (EF000049)
Valore caratteristica114.5 mm

DATASHEET - PDF

Titolo
Dimensione
Tipo
PHOENIX CONTACT-2744416-PSM-ME-RS232/RS485-P
352 Kbytes
PDF CATALOGHI PHOENIX AUTOMAZIONE IT
35 Mbytes

Ultimi commenti dei nostri clienti

Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.
