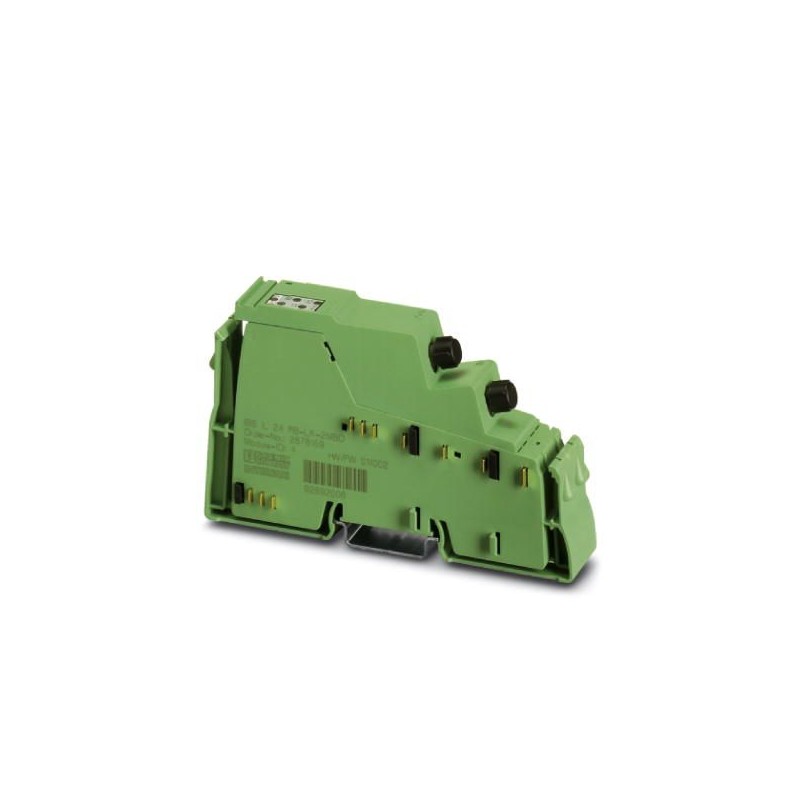

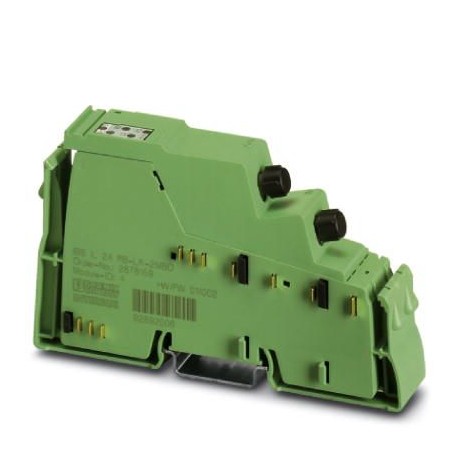

IBS IL 24 RB-LK-2MBD 2878159 PHOENIX CONTACT Modulo di derivazione
IBS IL 24 RB-LK-2MBD
2878159
PHOENIX_CONTACT
Modulo di derivazione
Terminale di derivazione in fibra ottica INTERBUS, senza accessori, velocità di trasmissione 2 Mbaud, con derivazione bus remoto, 24 V DC
sistemi di controllo industriali (PLC) > bus di campo, periferica remota – modulo di comunicazione
I / O
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2878159 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | DNI152 - |
| Pagina catalogo | Pagina 249 (AX_2009) |
| GTIN | 4046356048491 |
| Peso per pezzo (confezione esclusa) | 89,000 g |
| Numero tariffa doganale | 85389091 |
| Paese di origine | DE (Germania) |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -25 °C ... 55 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -25 °C ... 85 °C |
| Umidità dell'aria consentita (esercizio) | 75 % (in media, occasionalmente l’85%) |
| Temperatura ambiente consentita (stoccaggio/trasporto) | 75 % (in media, occasionalmente l’85%) |
| Pressione aria (funzionamento) | 80 kPa ... 106 kPa (fino a 2000 m s.l.m.) |
| Pressione aria (trasporto e stoccaggio) | 70 kPa ... 106 kPa (fino a 3000 m s.l.m.) |
| Grado di protezione | IP20 |
Interfacce
| Denominazione | bus locale Inline |
|---|---|
| Collegamento | Ripartitore dati Inline |
| Velocità di trasmissione | 500 kBit/s |
| Fisica di trasmissione | FO |
| Denominazione | INTERBUS |
| Collegamento | Connettore FSMA |
| Velocità di trasmissione | 2 MBit/s |
| Fisica di trasmissione | FO |
Potenziali Inline
| Denominazione | Alimentazione del modulo analogico (UANA) |
|---|---|
| Tensione di alimentazione | 24 V DC (tramite ripartitore di potenziale) |
| Range tensione di alimentazione | 19,2 V DC ... 30 V DC (comprese tutte le tolleranze, ripple incluso) |
| Corrente assorbita | tip. 47 mA |
| max. 57 mA |
Separazione del potenziale
| Test di verifica | Alimentazione 5 V bus remoto in entrata con separazione di potenziale / alimentazione 5 V bus remoto in uscita 500 V AC 50 Hz 1 min. |
|---|---|
| Alimentazione 5 V bus remoto in ingresso con separazione di potenziale / alimentazione logica 7,5 V, analogica 24 V, alimentazione bus terminal 24 V, alimentazione logica 5 V morsetto diramazione 500 V AC 50 Hz 1 min. | |
| Alimentazione 5 V bus remoto in ingresso con separazione di potenziale / alimentazione principale 24 V, alimentazione di segmento 24 V 500 V AC 50 Hz 1 min. | |
| Alimentazione 5 V bus remoto in ingresso / Terra funzionale 500 V AC 50 Hz 1 min. | |
| Alimentazione 5 V bus remoto in uscita con separazione di potenziale / alimentazione 5 V bus remoto in entrata 500 V AC 50 Hz 1 min. | |
| Alimentazione 5 V bus remoto in uscita con separazione di potenziale / alimentazione logica 7,5 V, analogica 24 V, alimentazione bus terminal 24 V, alimentazione logica 5 V morsetto diramazione 500 V AC 50 Hz 1 min. | |
| Alimentazione 5 V bus remoto in uscita con separazione di potenziale / alimentazione principale 24 V, alimentazione di segmento 24 V 500 V AC 50 Hz 1 min. | |
| Alimentazione 5 V bus remoto in uscita con separazione di potenziale / terra 500 V AC 50 Hz 1 min. | |
| Alimentazione logica 7,5 V, alimentazione analogica 24 V, alimentazione bus terminal 24 V, alimentazione logica 5 V morsetto diramazione con separazione di potenziale / alimentazione 5 V bus remoto in ingresso 500 V AC 50 Hz 1 min. | |
| Alimentazione logica 7,5 V, alimentazione analogica 24 V, alimentazione bus terminal 24 V, alimentazione logica 5 V morsetto diramazione con separazione di potenziale / alimentazione 5 V bus remoto in uscita 500 V AC 50 Hz 1 min. | |
| Alimentazione logica 7,5 V, alimentazione analogica 24 V, alimentazione bus terminal 24 V, alimentazione logica 5 V morsetto diramazione con separazione di potenziale / alimentazione principale 24 V, alimentazione di segmento 24 V 500 V AC 50 Hz 1 min. | |
| Alimentazione logica 7,5 V, alimentazione analogica 24 V, alimentazione bus terminal 24 V, alimentazione logica 5 V morsetto diramazione con separazione di potenziale verso terra 500 V AC 50 Hz 1 min. | |
| Alimentazione principale 24 V, alimentazione di segmento 24 V con separazione di potenziale / alimentazione bus remoto in ingresso 5 V 500 V AC 50 Hz 1 min. | |
| Alimentazione principale 24 V, alimentazione di segmento 24 V con separazione di potenziale / alimentazione bus remoto in uscita 5 V 500 V AC 50 Hz 1 min. | |
| Alimentazione principale 24 V, alimentazione di segmento 24 V con separazione di potenziale / alimentazione logica 7,5 V, alimentazione analogica 24 V, alimentazione bus terminal 24 V, alimentazione logica 5 V morsetto diramazione 500 V AC 50 Hz 1 min. | |
| Alimentazione principale 24 V , segmentata 24 V, con separazione di potenziale / terra funzionale 500 V AC 50 Hz 1 min. |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.027250203eCl@ss 4.127250203eCl@ss 5.027250203eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242608eCl@ss 8.027242608eCl@ss 9.027242608
| Caratteristica | Valore |
|---|---|
| tensione di alimentazione DC (EF007534) | 24 V |
| supporta il protocollo per EtherCAT (EF017564) | No |
| supporta il protocollo per EtherNet/IP (EF007521) | No |
| standard radio Bluetooth (EF007178) | No |
| standard radio WLAN 802.11 (EF007179) | No |
| standard radio GPRS (EF008523) | No |
| link IO master (EF007298) | No |
| componenti del sistema (EF004118) | Sì |
| grado di protezione (IP) (EF005474) | IP20 |
| con separazione del potenziale (EF003272) | Sì |
| collegamento bus di campo tramite accoppiatore separato possibile (EF004002) | Sì |
| montaggio su guida portante possibile (EF003972) | Sì |
| montaggio a parete/diretto possibile (EF007020) | No |
| montaggio frontale possibile (EF007016) | No |
| montaggio su rack possibile (EF007018) | No |
| adatto per funzioni di sicurezza (EF001597) | No |
| livello di performance secondo EN ISO 13849-1 (EF007399) | senza |
| risorsa corrispondente (Ex ia) (EF004141) | No |
| risorsa corrispondente (Ex ib) (EF004142) | No |
| categoria di protezione antideflagrante per gas (EF003997) | senza |
| categoria di protezione antideflagrante per polvere (EF003998) | senza |
| larghezza (EF000008) | 24.3 mm |
| altezza (EF000040) | 120 mm |
| profondità (EF000049) | 70.43 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX AUTOMAZIONE IT.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2878159-IBS IL 24 RB-LK-2MBD | 129 Kbytes |
|
