Visualizza ingrandito

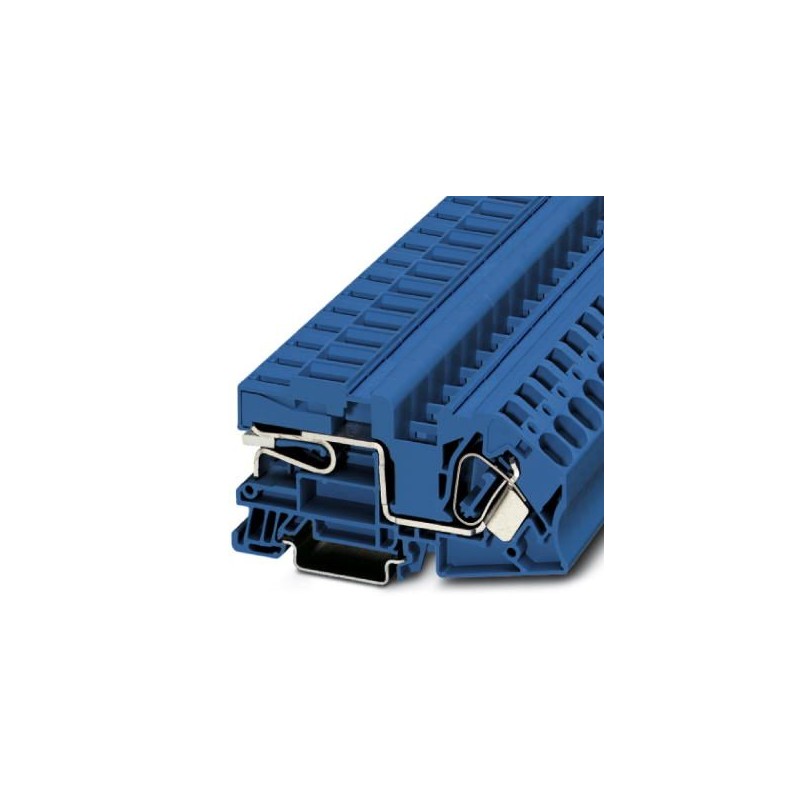

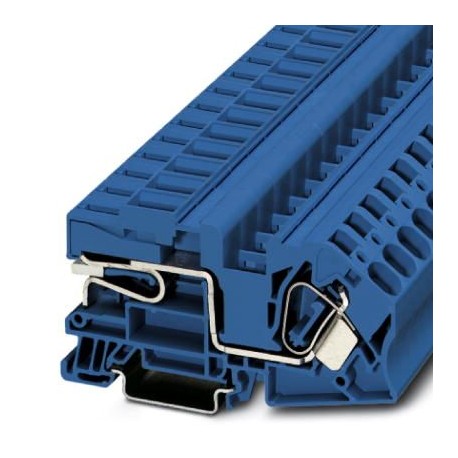

STN 16 3038286 PHOENIX CONTACT Morsetto sezionatore N
STN 16
3038286
PHOENIX_CONTACT
25
Morsetto sezionatore N
BORNAS
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 3038286 |
|---|---|
| Pezzi/conf. | 25 PZ |
| Sales key | BE2152 - |
| Quantità di ordinazione minima | 25 PZ |
| Pagina catalogo | Pagina 205 (C_3_2015) |
| GTIN | 4017918899783 |
| Peso per pezzo (confezione esclusa) | 40,520 g |
| Numero tariffa doganale | 85369010 |
| Paese di origine | RO (Romania) |
Generalità
| Nota | Nota per il montaggio: Per un fissaggio sicuro della barra collett. N è necessario montare i blocchetti di supporto all’estremità di ogni morsettiera o, in presenza di morsett. più lunghe, installarli a distanza di 20 cm. |
|---|---|
| Numero di piani | 1 |
| Numero collegamenti | 2 |
| Sezione nominale | 16 mm² |
| Colore | blu |
| Materiale isolante | PA |
| Classe di combustibilità a norma UL 94 | V0 |
| Corrente di carico massima | 76 A (con una sezione conduttore di 25 mm²) |
| Carico di corrente ammissibile sulle barre N | 140 A |
| Tensione impulsiva di dimensionamento | 6 kV |
| Grado d'inquinamento | 3 |
| Categoria di sovratensione | III |
| Gruppo materiale isolante | I |
| Potenza dissipata massima in condizioni nominali | 2,43 W |
| Attacco a norma | IEC 60947-7-1 |
| Corrente nominale IN | 76 A |
| Corrente di carico massima | 76 A (con una sezione conduttore di 25 mm²) |
| Tensione nominale UN | 400 V |
| Parete laterale aperta | Sì |
Dati di collegamento
| Sezione conduttore rigido min. | 0,2 mm² |
|---|---|
| Sezione conduttore rigido max. | 25 mm² |
| Sezione conduttore flessibile min. | 0,2 mm² |
| Sezione conduttore flessibile max. | 16 mm² |
| Sezione trasversale conduttore AWG min. | 24 |
| Sezione trasversale conduttore AWG max. | 4 |
| Sezione conduttore flessibile con capocorda senza collare in plastica min. | 0,25 mm² |
| Sezione conduttore flessibile con capocorda senza collare in plastica max. | 16 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica min. | 0,25 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica max. | 16 mm² |
| 2 conduttori stesso diametro, rigidi min. | 0,2 mm² |
| 2 conduttori stesso diametro, rigidi max. | 6 mm² |
| 2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica min. | 1,5 mm² |
| 2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica max. | 4 mm² |
| Collegamento | Connessione a molla |
| Lunghezza di spelatura | 18 mm |
| Calibro a tampone | A7 |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.027141125eCl@ss 4.127141125eCl@ss 5.027141125eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141138eCl@ss 8.027141138eCl@ss 9.027141138
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MORSETTI COMPONIBILI IT.pdf | 69 Mbytes |
|
| PHOENIX CONTACT-3038286-STN 16 | 101 Kbytes |
|
