PHOENIX_CONTACTBORNASSTI 10-PE 3038231 PHOENIX CONTACT Morsetto per conduttore di terra per installazione

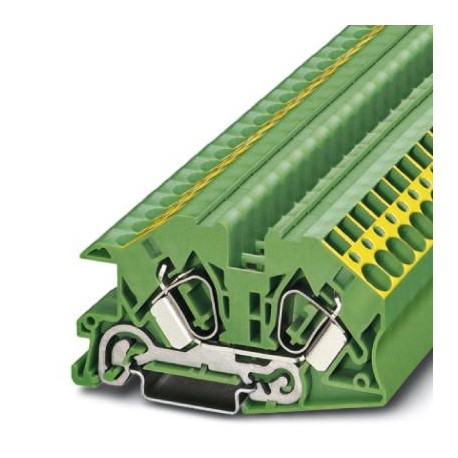

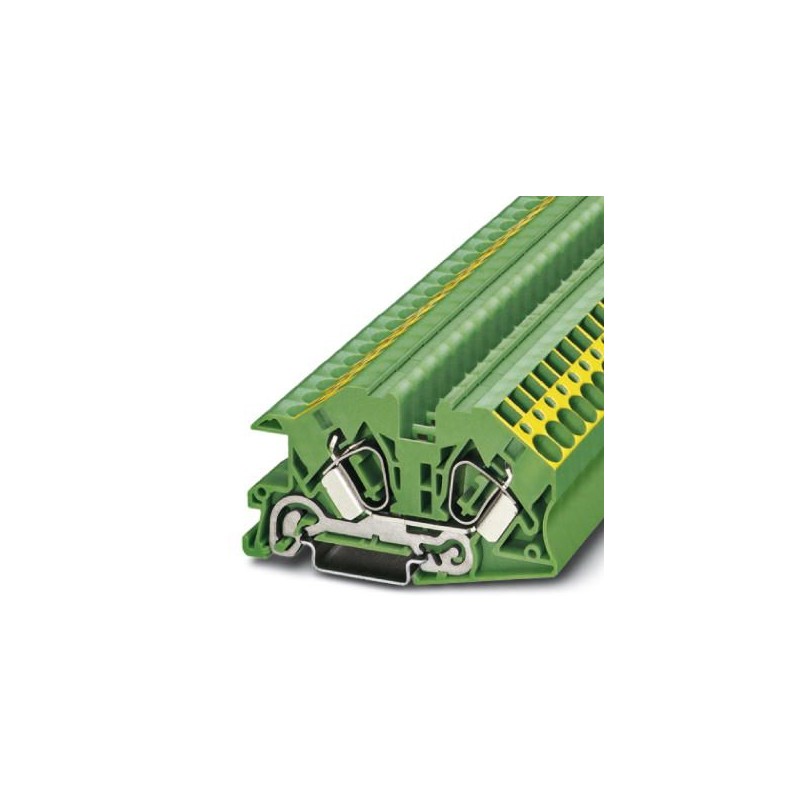

PHOENIX_CONTACT STI 10-PE 3038231 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

STI 10-PE 3038231 PHOENIX CONTACT Morsetto per conduttore di terra per installazione

Riferimento: STI 10-PE

Codice: 3038231

Produttore: PHOENIX_CONTACT

Descrizione:

Morsetto per conduttore di terra per installazione
Morsettiera di messa a terra per distribuzione, Collegamento a molla, sezione: 0,2 mm² - 16 mm², AWG: 24 - 6, larghezza: 10 mm, colore: giallo-verde, classe di montaggio: NS 35/7,5, NS 35/15

Categorie:

  • PHOENIX_CONTACT > BORNAS

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

  • Dettagli
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Richieda un preventivo e le indicheremo se sono ancora disponibili delle unità. Qualora non ne rimanessero, uno dei nostri tecnici cercherà un’alternativa fornibile con caratteristiche simili.

VISTI DI RECENTE

DETTAGLI

Dati commerciali

Codice per l'ordinazione3038231
Pezzi/conf.25 PZ
Sales keyBE2151 -
Quantità di ordinazione minima25 PZ
Pagina catalogoPagina 201 (C_3_2015)
GTIN4017918899738
Peso per pezzo (confezione esclusa)31,800 g
Numero tariffa doganale85369010
Paese di origineRO (Romania)

Generalità

NotaNota per il montaggio:
Per un fissaggio sicuro della barra collett. N è necessario montare i blocchetti di supporto all’estremità di ogni morsettiera o, in presenza di morsett. più lunghe, installarli a distanza di 20 cm.
Numero di piani1
Numero collegamenti2
Sezione nominale10 mm²
Coloregiallo-verde
Materiale isolantePA
Classe di combustibilità a norma UL 94V0
Tensione impulsiva di dimensionamento6 kV
Grado d'inquinamento3
Categoria di sovratensioneIII
Gruppo materiale isolanteI
Attacco a normaIEC 60947-7-2
Corrente nominale IN57 A
Tensione nominale UN400 V
Parete laterale apertaSì

Dimensioni

Larghezza10 mm
Lunghezza87 mm
Altezza NS 35/7,549 mm
Altezza NS 35/1556,5 mm

Dati di collegamento

NotaAttenersi al carico di corrente ammesso delle guide di montaggio.
Sezione conduttore rigido min.0,2 mm²
Sezione conduttore rigido max.16 mm²
Sezione conduttore flessibile min.0,2 mm²
Sezione conduttore flessibile max.10 mm²
Sezione trasversale conduttore AWG min.24
Sezione trasversale conduttore AWG max.6
Sezione conduttore flessibile con capocorda senza collare in plastica min.0,25 mm²
Sezione conduttore flessibile con capocorda senza collare in plastica max.10 mm²
Sezione conduttore flessibile con capocorda con collare in plastica min.0,25 mm²
Sezione conduttore flessibile con capocorda con collare in plastica max.10 mm²
2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica min.1,5 mm²
2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica max.2,5 mm²
CollegamentoConnessione a molla
Lunghezza di spelatura18 mm
Calibro a tamponeA6

Normative e prescrizioni

Attacco a normaIEC 60947-7-2
Classe di combustibilità a norma UL 94V0

Environmental Product Compliance

China RoHSPeriodo per utilizzo conforme: illimitato = EFUP-e
Nessuna sostanza pericolosa sopra i valori di soglia

Classifiche

DATASHEET - PDF

Titolo
Dimensione
Tipo
PHOENIX CONTACT-3038231-STI 10-PE
101 Kbytes
PDF CATALOGHI PHOENIX MORSETTI COMPONIBILI IT
69 Mbytes
