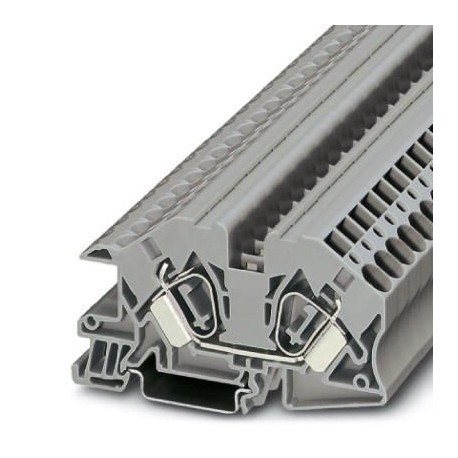

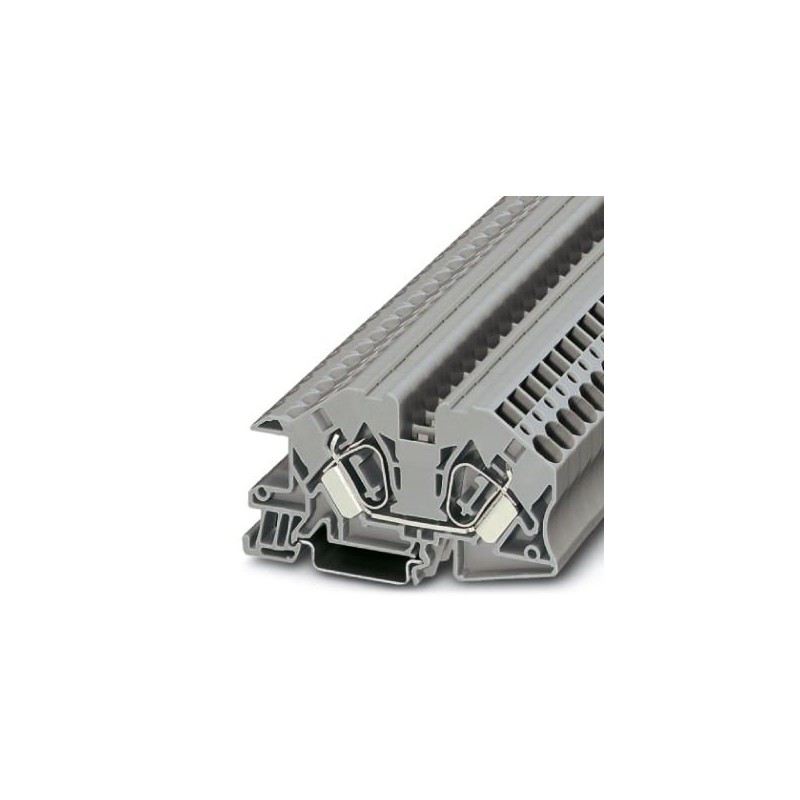

PHOENIX_CONTACT STI 10 3038215 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

STI 10 3038215 PHOENIX CONTACT Morsetto per installazioni

Riferimento: STI 10

Codice: 3038215

Produttore: PHOENIX_CONTACT

Descrizione:

Morsetto per installazioni
Morsettiera di installazione, Collegamento a molla, sezione: 0,2 mm² - 16 mm², AWG: 24 - 6, larghezza: 10 mm, colore: grigio, classe di montaggio: NS 35/7,5, NS 35/15

Categorie:

  • PHOENIX_CONTACT > BORNAS

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

  • Dettagli
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Richieda un preventivo e le indicheremo se sono ancora disponibili delle unità. Qualora non ne rimanessero, uno dei nostri tecnici cercherà un’alternativa fornibile con caratteristiche simili.

DETTAGLI

Dati commerciali

Codice per l'ordinazione3038215
Pezzi/conf.25 PZ
Sales keyBE2151 -
Quantità di ordinazione minima25 PZ
Pagina catalogoPagina 201 (C_3_2015)
GTIN4017918899714
Peso per pezzo (confezione esclusa)27,220 g
Numero tariffa doganale85369010
Paese di origineRO (Romania)

Generalità

NotaNota per il montaggio:
Per un fissaggio sicuro della barra collett. N è necessario montare i blocchetti di supporto all’estremità di ogni morsettiera o, in presenza di morsett. più lunghe, installarli a distanza di 20 cm.
Numero di piani1
Numero collegamenti2
Sezione nominale10 mm²
Coloregrigio
Materiale isolantePA
Classe di combustibilità a norma UL 94V0
Corrente di carico massima57 A (con una sezione conduttore di 16 mm²)
Tensione impulsiva di dimensionamento6 kV
Grado d'inquinamento3
Categoria di sovratensioneIII
Gruppo materiale isolanteI
Potenza dissipata massima in condizioni nominali1,82 W
Attacco a normaIEC 60947-7-1
Corrente nominale IN57 A
Corrente di carico massima57 A (con una sezione conduttore di 16 mm²)
Tensione nominale UN400 V
Parete laterale apertaSì

Dimensioni

Larghezza10 mm
Lunghezza87 mm
Altezza NS 35/7,549 mm
Altezza NS 35/1556,5 mm

Dati di collegamento

Sezione conduttore rigido min.0,2 mm²
Sezione conduttore rigido max.16 mm²
Sezione conduttore flessibile min.0,2 mm²
Sezione conduttore flessibile max.10 mm²
Sezione trasversale conduttore AWG min.24
Sezione trasversale conduttore AWG max.6
Sezione conduttore flessibile con capocorda senza collare in plastica min.0,25 mm²
Sezione conduttore flessibile con capocorda senza collare in plastica max.10 mm²
Sezione conduttore flessibile con capocorda con collare in plastica min.0,25 mm²
Sezione conduttore flessibile con capocorda con collare in plastica max.10 mm²
2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica min.1,5 mm²
2 conduttori con stesso diametro, flessibili con TWIN-AEH con collare in plastica max.2,5 mm²
CollegamentoConnessione a molla
Lunghezza di spelatura18 mm
Calibro a tamponeA6

Normative e prescrizioni

Attacco a normaIEC 60947-7-1
Classe di combustibilità a norma UL 94V0

Environmental Product Compliance

China RoHSPeriodo per utilizzo conforme: illimitato = EFUP-e
Nessuna sostanza pericolosa sopra i valori di soglia

Classifiche
