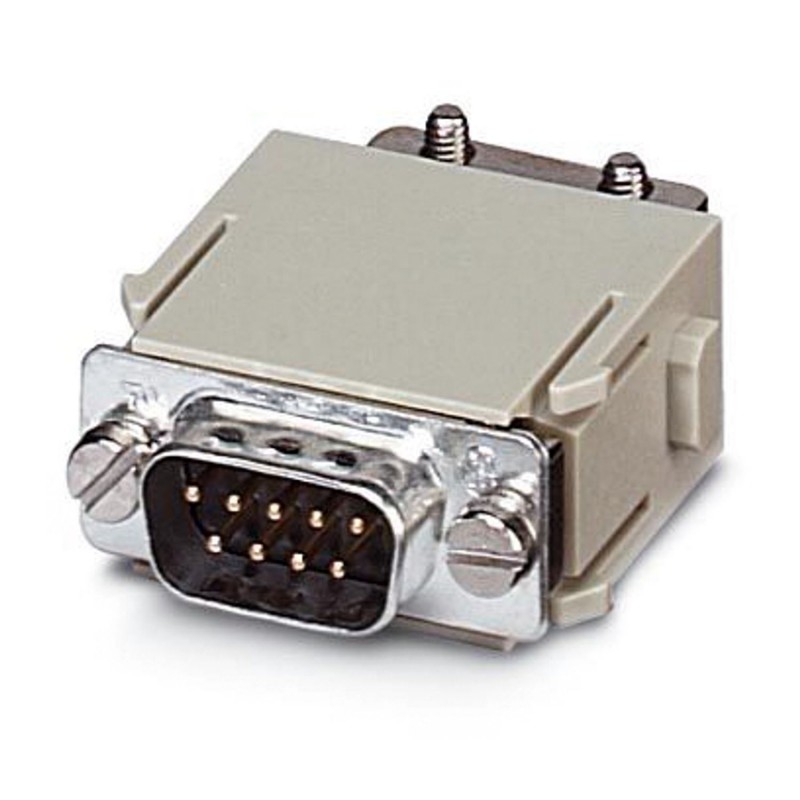

HC-M-DSUB 09-MOD-ST 1647530 PHOENIX CONTACT Modulo inserto portacontatti maschio HEAVYCON , D-SUB 9, attacco.. Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

HC-M-DSUB 09-MOD-ST 1647530 PHOENIX CONTACT Modulo inserto portacontatti maschio HEAVYCON , D-SUB 9, attacco..

HC-M-DSUB 09-MOD-ST

1647530

PHOENIX_CONTACT

2

Modulo inserto portacontatti maschio HEAVYCON , D-SUB 9, attacco a crimpare

Maggiori dettagli


Connettori industriali

* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Vai al prodotto alternativo: HC-M-DSUB 09-CT-M 1417309

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Dettagli



Generalità

NotaPer custodia HEAVYCON di tipo B6 - B48, telaio di supporto HC-M-MHR... e contatti a crimpare VS-...CD-1,0... secondo DIN 41652 necessari. I contatti a crimpare non sono in dotazione.
Tecnica di connessioneAttacco a crimpare
Grado d'inquinamento3
Categoria di sovratensioneIII
N. poli9
Cicli di manovra≥ 500
Sezione di collegamento0,08 mm² ... 0,5 mm²
Sezione di collegamento AWG28 ... 20
Lunghezza di spelatura nei singoli conduttori4,2 mm
Indicazione per il montaggioAltezza custodia >= 52 mm.I connettori possono essere estratti solo in assenza di carico/tensione. È prescritto l'impiego di perni di codifica maschio HC-CST (1676857) e femmina HC-CBU (1676860).
MontaggioPin 8 = BPin 3 = A

Condizioni ambientali

Temperatura ambiente (esercizio)-40 °C ... 125 °C

Dati materiale

Classe di combustibilità a norma UL 94V0
Materiale contattoLega di rame
Materiale superficie contattiAu
Materiale inserto portacontattiPC

Dati elettrici

Tensione di dimensionamento (III/3)50 V
Tensione impulsiva di dimensionamento0,8 kV
Corrente di dimensionamento1 A

Datasheet - PDF
