PHOENIX_CONTACTConnettori industrialiHC-M-DSUB 09-MOD-BU 1647543 PHOENIX CONTACT Modulo inserto portacontatti femmina HEAVYCON , D-SUB 9, attacco..

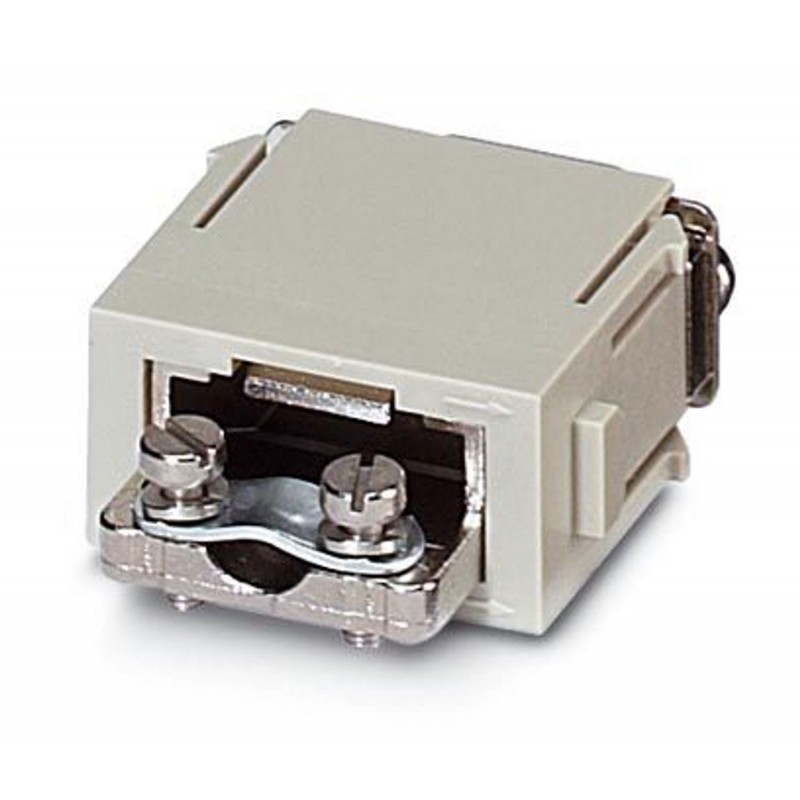

PHOENIX_CONTACT HC-M-DSUB 09-MOD-BU 1647543 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

HC-M-DSUB 09-MOD-BU 1647543 PHOENIX CONTACT Modulo inserto portacontatti femmina HEAVYCON , D-SUB 9, attacco..

Riferimento: HC-M-DSUB 09-MOD-BU

Codice: 1647543

Produttore: PHOENIX_CONTACT

Descrizione:

Modulo inserto portacontatti femmina HEAVYCON , D-SUB 9, attacco a crimpare
Modulo di inserimento contatti femmina HEAVYCON, D-SUB 9, collegamento a crimpare

Categorie:

  • PHOENIX_CONTACT > Connettori industriali

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

  • Dettagli
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Vai al prodotto alternativo:HC-M-DSUB 09-CT-F1417308

Richieda un preventivo e le indicheremo se sono ancora disponibili delle unità. Qualora non ne rimanessero, uno dei nostri tecnici cercherà un’alternativa fornibile con caratteristiche simili.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

DETTAGLI

Generalità

NotaPer custodia HEAVYCON di tipo B6 - B48, telaio di supporto HC-M-MHR... e contatti a crimpare VS-...CD-1,0... secondo DIN 41652 necessari. I contatti a crimpare non sono in dotazione.
Tecnica di connessioneAttacco a crimpare
Grado d'inquinamento3
Categoria di sovratensioneIII
N. poli9
Cicli di manovra≥ 500
Sezione di collegamento0,08 mm² ... 0,5 mm²
Sezione di collegamento AWG28 ... 20
Lunghezza di spelatura nei singoli conduttori4,2 mm
Indicazione per il montaggioAltezza custodia >= 52 mm.I connettori possono essere estratti solo in assenza di carico/tensione. È prescritto l'impiego di perni di codifica maschio HC-CST (1676857) e femmina HC-CBU (1676860).

Condizioni ambientali

Temperatura ambiente (esercizio)-40 °C ... 125 °C

Dati materiale

Classe di combustibilità a norma UL 94V0
Materiale contattoLega di rame
Materiale superficie contattiAu
Materiale inserto portacontattiPC

Dati elettrici

Tensione di dimensionamento (III/3)50 V
Tensione impulsiva di dimensionamento0,8 kV
Corrente di dimensionamento1 A

DATASHEET - PDF

Titolo
Dimensione
Tipo
PHOENIX CONTACT-1647543-HC-M-DSUB 09-MOD-BU
114 Kbytes
PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT
58 Mbytes
