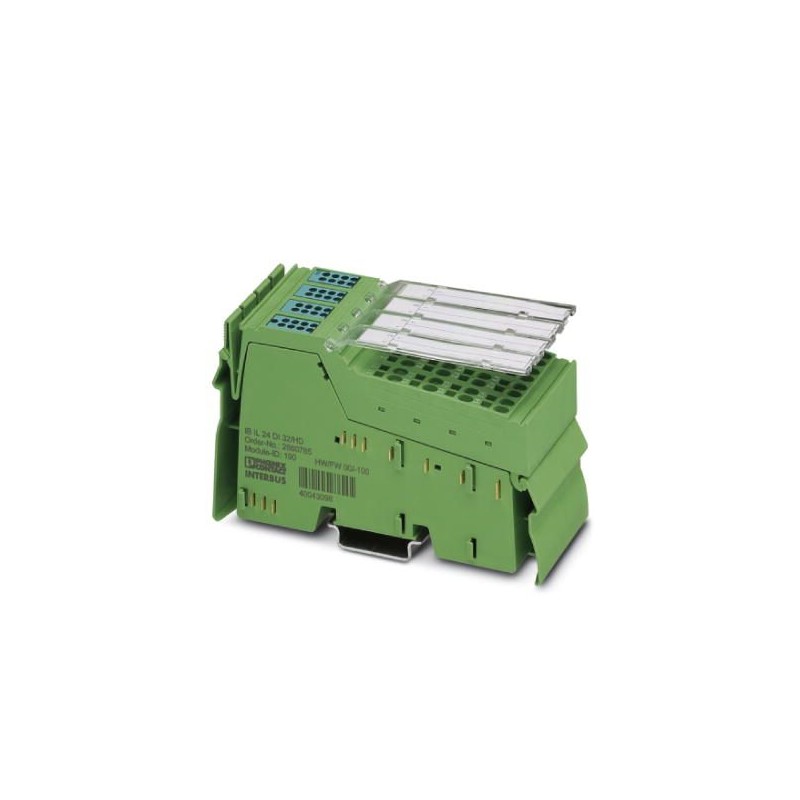

PHOENIX_CONTACT IB IL 24 DI 32/HD-2MBD-PAC 2692885 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

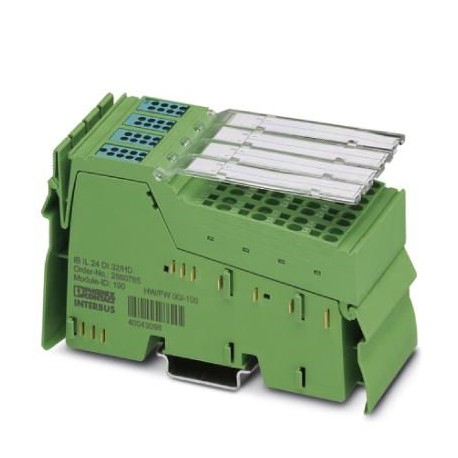

IB IL 24 DI 32/HD-2MBD-PAC 2692885 PHOENIX CONTACT Morsetto Inline

Riferimento: IB IL 24 DI 32/HD-2MBD-PAC

Codice: 2692885

Produttore: PHOENIX_CONTACT

Descrizione:

Morsetto Inline
Inline, Modulo di ingresso digitale, Ingressi digitali: 32, 24 VDC, tecnologia di connessione: 1 conduttore, velocità di trasmissione sul bus locale: 2 MBit/s, indice di protezione: IP20, inclusi connettori in linea e campi di marcatura

Categorie:

  • sistemi di controllo industriali (PLC) > bus di campo, periferica remota – modulo I/O digitale
  • PHOENIX_CONTACT > I / O

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

  • Dettagli
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 324,30 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 2-3 settimane.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

Dati commerciali

Codice per l'ordinazione2692885
Pezzi/conf.1 PZ
Sales keyDNI131 -
Pagina catalogoPagina 271 (AX_2009)
GTIN4046356437455
Peso per pezzo (confezione esclusa)211,300 g
Numero tariffa doganale85389091
Paese di origineDE (Germania)

Nota

Limitazione dell'usoEMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download

Dimensioni

Disegno quotato
Larghezza48,8 mm
Altezza119,8 mm
Profondità71,5 mm
Nota sulle dimensioniDimensioni

Condizioni ambientali

Temperatura ambiente (esercizio)-25 °C ... 55 °C
Temperatura ambiente (trasporto e stoccaggio)-25 °C ... 85 °C
Umidità dell'aria consentita (esercizio)10 % ... 95 % (secondo DIN EN 61131-2)
Temperatura ambiente consentita (stoccaggio/trasporto)10 % ... 95 % (secondo DIN EN 61131-2)
Pressione aria (funzionamento)70 kPa ... 106 kPa (fino a 3000 m s.l.m.)
Pressione aria (trasporto e stoccaggio)70 kPa ... 106 kPa (fino a 3000 m s.l.m.)
Grado di protezioneIP20

Generalità

Tipo di montaggioGuida di supporto
Peso netto211,3 g
Nota per i dati sul pesocon connettori
FunzionamentoElaborazione dati di processo con 2 word
Messaggi di diagnosticaNo

Interfacce

Denominazionebus locale Inline
Numero di canali2
CollegamentoRipartitore dati Inline
Velocità di trasmissione2 MBit/s

Potenziali Inline

DenominazioneAlimentazione della logica (UL)
Tensione di alimentazione7,5 V DC (tramite ripartitore di potenziale)
Corrente assorbitamax. 90 mA
Potenza assorbitamax. 0,675 W
DenominazioneAlimentazione del circuito di segmento (US)
Tensione di alimentazione24 V DC (tramite ripartitore di potenziale)
Range tensione di alimentazione19,2 V DC ... 30 V DC (comprese tutte le tolleranze, ripple incluso)
Corrente assorbitamax. 50 mA
Potenza assorbitamax. 2,16 W (Modulo complessivo)

Ingressi digitali

Denominazione ingressoIngressi digitali
Descrizione dell'ingressoEN 61131-2 tipo 1
CollegamentoConnessione a molla
Tecnica di connessione1 conduttore
Numero ingressi32
Tempo di eccitazione tipica2 ms
Nome protezioneProtezione contro cortocircuito, protezione contro sovraccarico
Tensione d'ingresso24 V DC
Range d'ingresso segnale "0"-3 V DC ... 5 V DC
Range d'ingresso segnale "1"15 V DC ... 30 V DC
Corrente di ingresso nominale con UINtip. 2,8 mA
Corrente d'ingresso tipica per canale2,8 mA
Tempo di ritardo alla variazione di segnale da 0 a 12 ms
Tempo di ritardo alla variazione di segnale da 1 a 04 ms

Separazione del potenziale

Test di verificaAlimentazione 5 V bus remoto in ingresso / Alimentazione 7,5 V (logica bus) 500 V AC 50 Hz 1 min.
Alimentazione 5 V bus remoto in uscita / Alimentazione 7,5 V (logica bus) 500 V AC 50 Hz 1 min.
Alimentazione 7,5 V (logica bus) / Alimentazione 24 V (periferia) 500 V AC 50 Hz 1 min.
Alimentazione 24 V (periferia) / Terra funzionale 500 V AC 50 Hz 1 min.

Normative e prescrizioni

Attacco a normaCUL
Classe di protezioneIII, IEC 61140, EN 61140, VDE 0140-1

Environmental Product Compliance

China RoHSPeriodo per utilizzo conforme: illimitato = EFUP-e
Nessuna sostanza pericolosa sopra i valori di soglia
