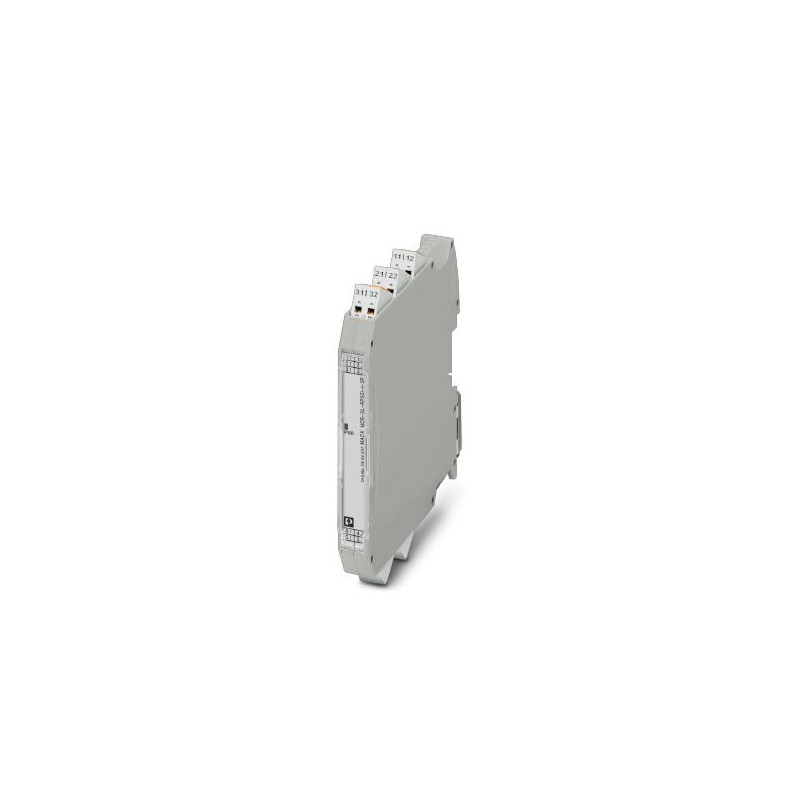

MACX MCR-SL-RPSSI-I-SP 2924207 PHOENIX CONTACT Isolatori galvanici di ingresso/alimentazione Visualizza ingrandito
Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica p...

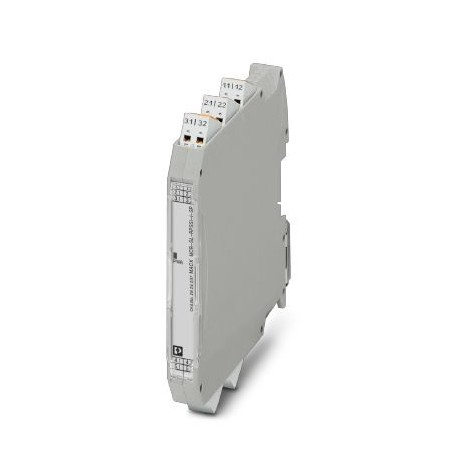

MACX MCR-SL-RPSSI-I-SP 2924207 PHOENIX CONTACT Isolatori galvanici di ingresso/alimentazione

MACX MCR-SL-RPSSI-I-SP

2924207

PHOENIX_CONTACT

Isolatori galvanici di ingresso/alimentazione

Condizionatore del segnale di ingresso e di potenza, con trasparenza HART. Trasmette segnali alimentati o attivi 0/4-20 mA su un carico (attivo o passivo). Separazione galvanica a 3 vie, SIL 2 secondo IEC 61508.

Maggiori dettagli


sensori > amplificatore di isolamento

Interface

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

Prezzo totale: $349.79
Prezzo unitario: $349.79
Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Se il nostro prezzo non è il migliore, chiedici un preventivo Richiedi un preventivo

Related products

▲

Più venduti

▲

Dettagli

▲


Dati commerciali

Codice per l'ordinazione2924207
Pezzi/conf.1 PZ
Sales keyCK1111 -
Pagina catalogoPagina 120 (C_5_2017)
GTIN4046356448338
Peso per pezzo (confezione esclusa)132,206 g
Numero tariffa doganale85437090
Paese di origineDE (Germania)

Nota

Limitazione dell'usoEMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download

Dimensioni

Larghezza12,5 mm
Altezza116 mm
Profondità114,5 mm

Condizioni ambientali

Temperatura ambiente (esercizio)-20 °C ... 60 °C (Posizione di montaggio a piacere)
Temperatura ambiente (trasporto e stoccaggio)-40 °C ... 80 °C
Altezza massima≤ 2000 m
Umidità dell'aria consentita (esercizio)10 % ... 95 % (senza condensa)
Immunità ai disturbiEN 61000-6-2 Le interferenze possono causare leggeri scostamenti.

Dati di ingresso

Ingresso segnaleIngresso di corrente attivo
Segnale d'ingresso, corrente4 mA ... 20 mA
Tensione di aliment. transmitter> 21,5 V (20 mA)
> 20,8 V (24 mA)
Campo di segnale sovraccarico/sottocarico0 mA ... 24 mA (Range di trasmissione ampliato per diagnosi)
Ingresso segnaleIngresso di corrente passivo
Segnale d'ingresso, corrente0 mA ... 20 mA
4 mA ... 20 mA
Caduta di tensione< 3,5 V (in funzionamento isolatore galvanico d'ingresso)
Campo di segnale sovraccarico/sottocarico0 mA ... 24 mA (Range di trasmissione ampliato per diagnosi)

Dati di uscita

Uscita segnaleUscita di corrente (attiva e passiva)
Segnale d'uscita, corrente4 mA ... 20 mA (attivo)
4 mA ... 20 mA (passivo, tensione sorgente esterna 14 V ... 26 V)
Trasmissione1:1 per segnale di ingresso
Carico/carico di uscita uscita di corrente< 1000 Ω (20 mA)
< 825 Ω (24 mA)
Ripple d'uscita< 20 mVeff
Comportamento in uscita in caso di guasto0 mA (Interruzione linea in ingresso)
≥ 22,5 mA (Cortocircuito linea in ingresso)
Uscita segnaleUscita di corrente (attiva e passiva)
Segnale d'uscita, corrente0 mA ... 20 mA (attivo)
4 mA ... 20 mA (attivo)
0 mA ... 20 mA (passivo, tensione sorgente esterna 14 V ... 26 V)
4 mA ... 20 mA (passivo, tensione sorgente esterna 14 V ... 26 V)
Trasmissione1:1 per segnale di ingresso
Carico/carico di uscita uscita di corrente< 1000 Ω (20 mA)
< 825 Ω (24 mA)
Ripple d'uscita< 20 mVeff
Comportamento in uscita in caso di guasto0 mA (Interruzione linea in ingresso)
0 mA (Cortocircuito linea in ingresso)

Alimentazione

DenominazioneFunzionam. isolat. galvanico di alimentaz.
Tensione nominale24 V DC
Range tensione di alimentazione19,2 V DC ... 30 V DC (24 V DC -20 %...+25 %)
Max. corrente assorbita< 76 mA (24 V DC / 20 mA / 1000 )
Potenza dissipata< 1,1 W (24 V DC / 20 mA)
Potenza assorbita< 1,8 W (20 mA / 1000 )
DenominazioneFunzionam. isolatore galvanico
Campo tensioni nominali di alimentazione19,2 V DC ... 30 V DC (24 V DC -20 %...+25 %)
Max. corrente assorbita< 44 mA (24 V DC / 20 mA / 1000 )
Potenza dissipata< 0,75 W (24 V DC / 20 mA / 1000 )

Dati di collegamento

Sezione conduttore rigido min.0,2 mm²
Sezione conduttore rigido max.1,5 mm²
Sezione conduttore flessibile min.0,2 mm²
Sezione conduttore flessibile max.1,5 mm²
Sezione trasversale conduttore AWG min.24
Sezione trasversale conduttore AWG max.16
Lunghezza di spelatura8 mm
CollegamentoConnessione Push-in

Generalità

Numero di canali1
Errore di trasmissione< 0,1 % (del fondo scala)
Errore di trasmissione, tipico< 0,05 % (del fondo scala)
Coefficiente termico massimo< 0,01 %/K
Tempo di risposta (10-90%)< 200 µs (con salto 4 mA ... 20 mA, carico 600 Ω)
< 600 µs (con salto 0 mA ... 20 mA, carico 600 Ω)
Segnalazione statoLED verde (tensione di alimentazione)
Classe di combustibilità a norma UL 94V0
Grado d'inquinamento2
Categoria di sovratensioneII
Compatibilità elettromagneticaConformità alla direttiva EMC
Materiale custodiaPA 6.6-FR
Coloregrigio
DenominazioneIngresso/uscita/alimentazione
Separazione galvanica300 Veff(Tensione d'isolamento nominale (categoria di sovratensione II; grado di inquinamento 2, isolamento sicuro a norma EN 61010-1))
2,5 kV (50 Hz, 1 min., tensione di prova)
DenominazioneIngresso/uscita
Separazione galvanica375 V (Valore di cresta a norma EN 60079-11)
Denominazioneingresso/alimentazione
Separazione galvanica375 V (Valore di cresta a norma EN 60079-11)
ConformitàCE conforme, oltre alla norma EN 61326
ATEX II 3 G Ex nA II T4 Gc X
UL, USA / CanadaUL 61010 Listed
UL 508 Listed
Class I, Div. 2, Groups A, B, C, D T4
Classe I, Zona 2, Gruppo IIC T4
SIL2

Comunicazioni dati (bypass)

Funzione HARTsì
ProtocolliHART

Normative e prescrizioni

Compatibilità elettromagneticaConformità alla direttiva EMC
Classe di combustibilità a norma UL 94V0
ConformitàCE conforme, oltre alla norma EN 61326
ATEX II 3 G Ex nA II T4 Gc X
UL, USA / CanadaUL 61010 Listed
UL 508 Listed
Class I, Div. 2, Groups A, B, C, D T4
Classe I, Zona 2, Gruppo IIC T4
DNV GL-TemperatureB
DNV GL-HumidityB
DNV GL-VibrationA
DNV GL-EMCA
DNV GL-EnclosureRequired protection according to the Rules shall be provided upon installation on board

Environmental Product Compliance

REACh SVHCLead 7439-92-1
China RoHSPeriodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni
Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods"

Classifiche


ETIM for 2924207 Sensori (EC002653)
Caratteristica Valore
tipo di alimentazione elettrica (EF001469) altro
tensione di alimentazione nominale DC (EF007078) 19.2 V
numero di zone d'ingresso -60 mV ... +60 mV (EF006927) 0
numero di zone d'ingresso -100 mV ... +100 mV (EF006912) 0
numero di zone d'ingresso -300 mV ... +300 mV (EF006920) 0
numero di zone d'ingresso -500 mV ... +500 mV (EF006926) 0
numero di zone d'ingresso -1 V ... +1 V (EF006906) 0
numero di zone d'ingresso -2 V ... +2 V (EF006913) 0
numero di zone d'ingresso -2.5 V ... +2.5 V (EF006915) 0
numero di zone d'ingresso -5 V ... +5 V (EF006923) 0
numero di zone d'ingresso -10 V ... +10 V (EF006909) 0
numero di zone d'ingresso -20 V ... +20 V (EF006917) 0
numero di zone d'ingresso 0 mV ... 60 mV (EF006905) 0
numero di zone d'ingresso 0 mV ... 100 mV (EF006893) 0
numero di zone d'ingresso 0 mV ... 200 mV (EF006898) 0
numero di zone d'ingresso 0 mV ... 300 mV (EF006901) 0
numero di zone d'ingresso 0 mV ... 500 mV (EF006904) 0
numero di zone d'ingresso 0 V ... 1 V (EF006890) 0
numero di zone d'ingresso 0 V ... 2 V (EF006894) 0
numero di zone d'ingresso 0 V ... 2.5 V (EF006895) 0
numero di zone d'ingresso 0 V ... 5 V (EF006903) 0
numero di zone d'ingresso 0 V ... 10 V (EF006892) 0
numero di zone d'ingresso 0 V ... 20 V (EF006897) 0
numero di zone d'ingresso 0 V ... 24 V (EF006899) 0
numero di zone d'ingresso 0 V ... 30 V (EF006900) 0
numero di zone d'ingresso 1 V ... 5 V (EF006907) 0
numero di zone d'ingresso 2 V ... 10 V (EF006914) 0
numero di zone d'ingresso +5 V ... -5 V (EF006889) 0
numero di zone d'ingresso +10 V ... -10 V (EF006888) 0
numero di zone d'ingresso 5 V ... 0 V (EF006924) 0
numero di zone d'ingresso 5 V ... 1 V (EF006925) 0
numero di zone d'ingresso 10 V ... 0 V (EF006910) 0
numero di zone d'ingresso 10 V ... 2 V (EF006911) 0
numero di zone d'ingresso 0 mA ... 5 mA (EF006902) 0
numero di zone d'ingresso 0 mA ... 10 mA (EF006891) 0
numero di zone d'ingresso 0 mA ... 20 mA (EF006896) 0
numero di zone d'ingresso 4 mA ... 20 mA (EF006921) 1
numero di zone d'ingresso -5 mA ... +5 mA (EF006922) 0
numero di zone d'ingresso -10 mA ... +10 mA (EF006908) 0
numero di zone d'ingresso -20 mA ... +20 mA (EF006916) 0
numero di zone d'ingresso 20 mA ... 0 mA (EF006918) 0
numero di zone d'ingresso 20 mA ... 4 mA (EF006919) 0
numero di zone d'uscita -60 mV ... +60 mV (EF006880) 0
numero di zone d'uscita -100 mV ... +100 mV (EF006865) 0
numero di zone d'uscita -300 mV ... +300 mV (EF006873) 0
numero di zone d'uscita -500 mV ... +500 mV (EF006879) 0
numero di zone d'uscita -1 V ... +1 V (EF006859) 0
numero di zone d'uscita -2 V ... +2 V (EF006866) 0
numero di zone d'uscita -2.5 V ... +2.5 V (EF006868) 0
numero di zone d'uscita -5 V ... +5 V (EF006876) 0
numero di zone d'uscita -10 V ... +10 V (EF006862) 0
numero di zone d'uscita -20 V ... +20 V (EF006870) 0
numero di zone d'uscita 0 mV ... 60 mV (EF006858) 0
numero di zone d'uscita 0 mV ... 100 mV (EF006846) 0
numero di zone d'uscita 0 mV ... 200 mV (EF006851) 0
numero di zone d'uscita 0 mV ... 300 mV (EF006854) 0
numero di zone d'uscita 0 mV ... 500 mV (EF006857) 0
numero di zone d'uscita 0 V ... 1 V (EF006843) 0
numero di zone d'uscita 0 V ... 2 V (EF006847) 0
numero di zone d'uscita 0 V ... 2.5 V (EF006848) 0
numero di zone d'uscita 0 V ... 5 V (EF006856) 0
numero di zone d'uscita 0 V ... 10 V (EF006845) 0
numero di zone d'uscita 0 V ... 20 V (EF006850) 0
numero di zone d'uscita 0 V ... 24 V (EF006852) 0
numero di zone d'uscita 0 V ... 30 V (EF006853) 0
numero di zone d'uscita 1 V ... 5 V (EF006860) 0
numero di zone d'uscita 2 V ... 10 V (EF006867) 0
numero di zone d'uscita +5 V ... -5 V (EF006842) 0
numero di zone d'uscita +10 V ... -10 V (EF006841) 0
numero di zone d'uscita 5 V ... 0 V (EF006877) 0
numero di zone d'uscita 5 V ... 1 V (EF006878) 0
numero di zone d'uscita 10 V ... 0 V (EF006863) 0
numero di zone d'uscita 10 V ... 2 V (EF006864) 0
numero di zone d'uscita 0 mA ... 5 mA (EF006855) 0
numero di zone d'uscita 0 mA ... 10 mA (EF006844) 0
numero di zone d'uscita 0 mA ... 20 mA (EF006849) 0
numero di zone d'uscita 4 mA ... 20 mA (EF006874) 2
numero di zone d'uscita -5 mA ... +5 mA (EF006875) 0
numero di zone d'uscita -10 mA ... +10 mA (EF006861) 0
numero di zone d'uscita -20 mA ... +20 mA (EF006869) 0
numero di zone d'uscita 20 mA ... 0 mA (EF006871) 0
numero di zone d'uscita 20 mA ... 4 mA (EF006872) 0
numero di canali (EF000259) 1
uscita di segnalazione guasti (EF007499) No
a sicurezza intrinseca secondo EN 60947-5-6 NAMUR (EF007112) No
separazione galvanica tra gli ingressi (EF007224) No
altezza (EF000040) 107.9 mm
larghezza (EF000008) 12.5 mm
profondità (EF000049) 113.7 mm
assorbimento di potenza (EF000346) 1.8 W
carico (EF007096) 1000 Ohm
temperatura d'esercizio (EF002393) -40 °C
deriva di temperatura (EF007507) 0.01 %/K
forma dell'apparecchio (EF007276) apparecchio da incasso
tipo di collegamento elettrico (EF003961) altro
modo di montaggio (EF000003) fissaggio a scatto guida portante
grado di protezione (IP) (EF005474) IP20

Datasheet - PDF

▲
Titolo: Dimensione: Tipo:
PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT.pdf 29 Mbytes
PHOENIX CONTACT-2924207-MACX MCR-SL-RPSSI-I-SP 156 Kbytes PHOENIX CONTACT-2924207-MACX MCR-SL-RPSSI-I-SP

Recensioni: (0) ▲

Nessun commento per il momento.

Inserisci recensione
Inserisci recensione
nascondi form
Valutazione:
Nome:
Email:
Titolo:
Testo:
Mi consiglia questo prodotto da acquistare?
  Captcha
  Inserisci recensione

Ultimi commenti dei nostri clienti

Tutti i feedback che riceviamo dagli elementi che offriamo sono reali e verificati. Un piccolo gesto, ma di grande valore. Quindi grazie per quel minuto si spende in noi lasciare il vostro parere e punteggio sui prodotti, perché ci aiuta a continuare a migliorare e di offrire ancora maggiore qualità del servizio.
