PHOENIX_CONTACTI / OIB IL IFS-MA-PAC 2692720 PHOENIX CONTACT Modulo funzionale Inline

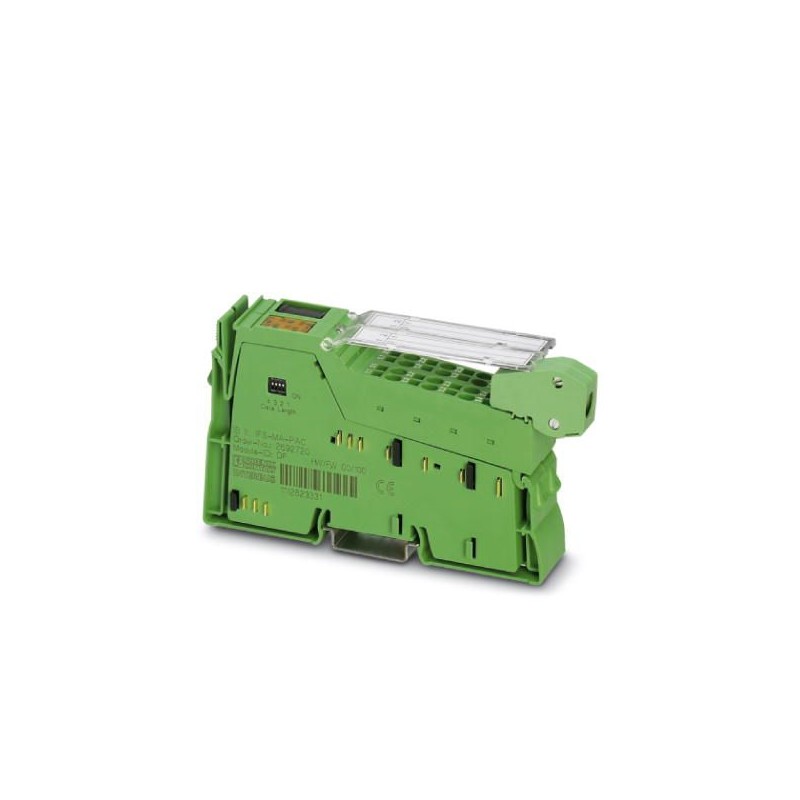

PHOENIX_CONTACT IB IL IFS-MA-PAC 2692720 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

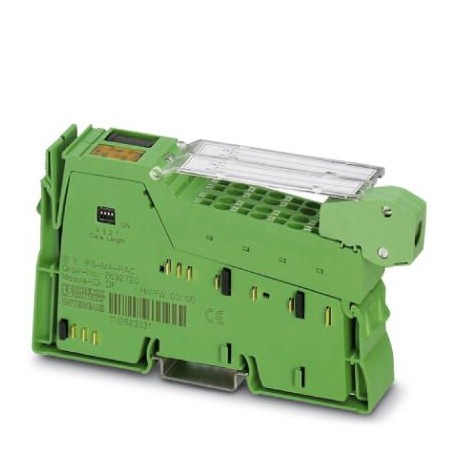

IB IL IFS-MA-PAC 2692720 PHOENIX CONTACT Modulo funzionale Inline

Riferimento: IB IL IFS-MA-PAC

Codice: 2692720

Produttore: PHOENIX_CONTACT

Descrizione:

Modulo funzionale Inline
Master bus di sistema inline, per il collegamento del bus di sistema INTERFACE, completo di accessori (connettore e superficie di marcatura)

Categorie:

  • sistemi di controllo industriali (PLC) > bus di campo, periferica remota – modulo di comunicazione
  • PHOENIX_CONTACT > I / O

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 235,07 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 2-3 settimane.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

DETTAGLI

Dati commerciali

Codice per l'ordinazione2692720
Pezzi/conf.1 PZ
Sales keyDNI153 -
Pagina catalogoPagina 173 (C_6_2017)
GTIN4046356448932
Peso per pezzo (confezione esclusa)171,700 g
Numero tariffa doganale85371091
Paese di origineDE (Germania)

Nota

Limitazione dell'uso1

Dimensioni

Disegno quotato
Larghezza24,4 mm
Altezza135 mm
Profondità71,5 mm

Dati di collegamento

DenominazioneConnettore Inline
CollegamentoConnessione a molla
Sezione conduttore rigido min.0,08 mm²
Sezione conduttore rigido max.1,5 mm²
Sezione conduttore flessibile min.0,08 mm²
Sezione conduttore flessibile max.1,5 mm²
Sezione trasversale conduttore AWG min.28
Sezione trasversale conduttore AWG max.16
Lunghezza di spelatura8 mm

Condizioni ambientali

Temperatura ambiente (esercizio)-25 °C ... 55 °C
Temperatura ambiente (trasporto e stoccaggio)-25 °C ... 85 °C
Umidità dell'aria consentita (esercizio)10 % ... 95 % (secondo DIN EN 61131-2)
Temperatura ambiente consentita (stoccaggio/trasporto)10 % ... 95 % (secondo DIN EN 61131-2)
Pressione aria (funzionamento)70 kPa ... 106 kPa (fino a 3000 m s.l.m.)
Pressione aria (trasporto e stoccaggio)70 kPa ... 106 kPa (fino a 3000 m s.l.m.)
Grado di protezioneIP20

Generalità

Tipo di montaggioGuida di supporto
Peso netto130 g

Interfacce

Denominazionebus locale Inline
CollegamentoModulo di base bus
Velocità di trasmissione500 kBit/s
InterfacciaBus di sistema INTERFACE
CollegamentoConnettore schermato Inline
Fisica di trasmissioneSingle wire
Numero di canali1
ProtocolliCAN
InterfacciaInterfaccia di programmazione (porta S)
Numero di canali1
ProtocolliSeriale

Potenziali Inline

DenominazioneAlimentazione della logica (UL)
Tensione di alimentazione7,5 V DC (tramite ripartitore di potenziale)
Corrente assorbitatip. 66 mA
max. 78 mA
DenominazioneAlimentazione del circuito principale (UM)
Tensione di alimentazione24 V DC (tramite ripartitore di potenziale)
Range tensione di alimentazione19,2 V DC ... 30 V DC
Corrente assorbitatip. 141 mA
max. 300 mA

Separazione del potenziale

Test di verificaAlimentazione 24 V UM, bus, logica/interfaccia INTERFACE 500 V AC 50 Hz 1 min.
Alimentazione 24 V UM, bus, logica/terra funzionale 500 V AC 50 Hz 1 min.
Interfaccia INTERFACE/terra funzionale 500 V AC 50 Hz 1 min.

Normative e prescrizioni

Classe di protezioneIII, IEC 61140, EN 61140, VDE 0140-1

Environmental Product Compliance

China RoHSPeriodo per utilizzo conforme: illimitato = EFUP-e
Nessuna sostanza pericolosa sopra i valori di soglia

Classifiche

ETIM for 2692720 Controllori logici programmabili (PLC) (EC001604)

Nome caratteristicatensione di alimentazione DC (EF007534)
Valore caratteristica19.2 V
Nome caratteristicatipo di tensione di alimentazione (EF002991)
Valore caratteristicaDC
Nome caratteristicastandard radio Bluetooth (EF007178)
Valore caratteristicaNo
Nome caratteristicastandard radio WLAN 802.11 (EF007179)
Valore caratteristicaNo
Nome caratteristicastandard radio GPRS (EF008523)
Valore caratteristicaNo
Nome caratteristicalink IO master (EF007298)
Valore caratteristicaNo
Nome caratteristicacomponenti del sistema (EF004118)
Valore caratteristicaSì
Nome caratteristicagrado di protezione (IP) (EF005474)
Valore caratteristicaIP20
Nome caratteristicacon separazione del potenziale (EF003272)
Valore caratteristicaSì
Nome caratteristicacollegamento bus di campo tramite accoppiatore separato possibile (EF004002)
Valore caratteristicaSì
Nome caratteristicamontaggio su guida portante possibile (EF003972)
Valore caratteristicaSì
Nome caratteristicamontaggio a parete/diretto possibile (EF007020)
Valore caratteristicaNo
Nome caratteristicamontaggio frontale possibile (EF007016)
Valore caratteristicaNo
Nome caratteristicamontaggio su rack possibile (EF007018)
Valore caratteristicaNo
Nome caratteristicaadatto per funzioni di sicurezza (EF001597)
Valore caratteristicaNo
Nome caratteristicalivello di performance secondo EN ISO 13849-1 (EF007399)
Valore caratteristicasenza
Nome caratteristicarisorsa corrispondente (Ex ia) (EF004141)
Valore caratteristicaNo
Nome caratteristicarisorsa corrispondente (Ex ib) (EF004142)
Valore caratteristicaNo
Nome caratteristicacategoria di protezione antideflagrante per gas (EF003997)
Valore caratteristicasenza
Nome caratteristicacategoria di protezione antideflagrante per polvere (EF003998)
Valore caratteristicasenza
Nome caratteristicalarghezza (EF000008)
Valore caratteristica24.3 mm
Nome caratteristicaaltezza (EF000040)
Valore caratteristica136.161275 mm
Nome caratteristicaprofondità (EF000049)
Valore caratteristica71.44238 mm
