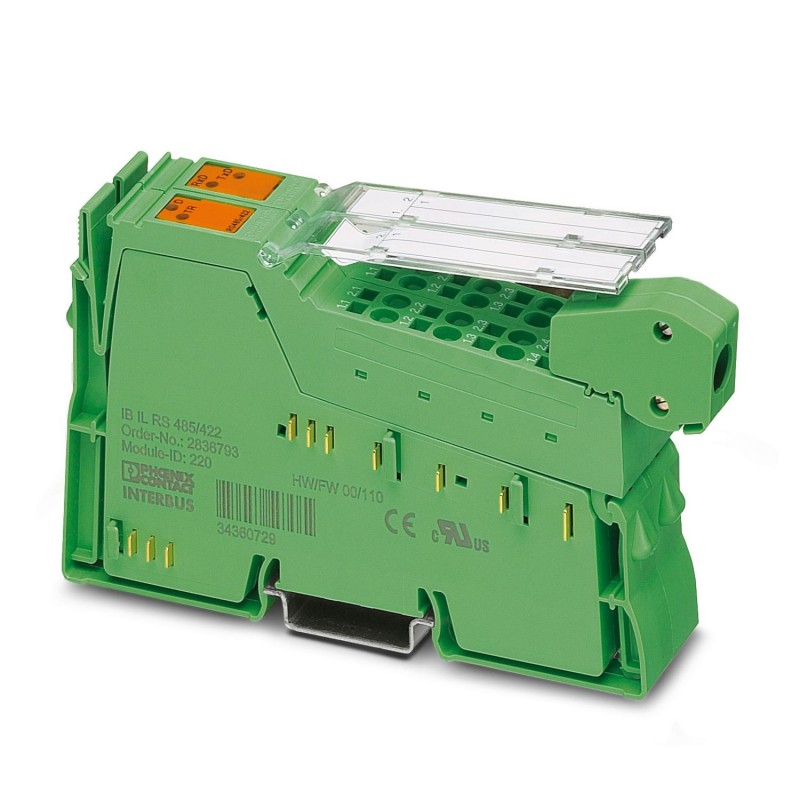

IB IL RS 485/422-PRO-PAC 2863627 PHOENIX CONTACT Modulo funzionale Inline
IB IL RS 485/422-PRO-PAC
2863627
PHOENIX_CONTACT
Modulo funzionale Inline
Inline, modulo di comunicazione, velocità di trasmissione sul bus locale: 500 kBit/s, grado di protezione: IP20, inclusi connettori in linea e campi di marcatura
Inline, Modulo di comunicazione, interfaccia RS-485, RS-422: 1 (utilizzabile alternativamente), Comunicazione via dati di processo, velocità di trasmissione nel bus locale: 500 kBit/s, grado di protezione: IP20, connettori Inline e cartellini di siglatura incl.
sistemi di controllo industriali (PLC) > bus di campo, periferica remota – modulo di comunicazione
I / O
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Comprati di solito insieme
▲Più venduti
▲Dettagli
▲| Disegno quotato |  |
| Larghezza | 24,4 mm |
| Altezza | 135 mm |
| Profondità | 71,5 mm |
| Nota per l'utilizzo | |
| Nota per l'utilizzo | Solo per l'uso industriale |
| Limitazione dell'uso | |
| Indicazioni CCCex | In Cina non è consentito l'utilizzo nelle zone a potenziale rischio di esplosione. |
| bus locale Inline | |
| Numero di interfacce | 2 |
| Collegamento | Ripartitore dati Inline |
| Velocità di trasmissione | 500 kBit/s |
| RS-485, RS-422 | |
| Numero di interfacce | 1 (utilizzabile alternativamente) |
| Collegamento | Connessione a molla |
| Nota sul tipo di connessione | Utilizzate cavi schermati. |
| Velocità di trasmissione | 110 Bit/s ... 38400 Bit/s (parametrizzabile) |
| Fisica di trasmissione | Rame |
| Protocolli | Trasparente, end-end, XON/XOFF, doppio buffer, 3964R, Movilink |
| Resistenza terminale | tip. 120 Ω (Attivo, integrato) |
| Bit dati | 7 o 8 |
| Bit stop | 1 o 2 |
| Buffer d'ingresso | 4 kByte |
| Buffer d'uscita | 1 kByte |
| Modulo | |
| Codice ID (dec.) | 191 |
| Codice ID (esadecimale) | BF |
| Codice lunghezza (es.) | 06 |
| Codice lunghezza (dec.) | 06 |
| Canale dati di processo | 96 Bit |
| Range indirizzi ingressi | 12 Byte |
| Range indirizzi uscite | 12 Byte |
| Lunghezza di registro | 96 Bit |
| Bisogno di dati di parametrizzazione | 1 Byte |
| Bisogno di dati di configurazione | 5 Byte |
| Tipo di prodotto | Componenti I/O |
| Famiglia di prodotti | Inline |
| Tipo | modularità |
| Componenti della fornitura | connettori Inline e cartellini di siglatura incl. |
| Funzionamento | Elaborazione dati di processo con 6 word |
| Caratteristiche particolari | Comunicazione via dati di processo |
| Stato di manutenzione dei dati | |
| Revisione articolo | 12 |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | II (IEC 60664-1, EN 60664-1) |
| Grado di inquinamento | 2 (IEC 60664-1, EN 60664-1) |
| Potenza dissipata massima in condizioni nominali | 2 W |
| Potenziali: Alimentazione della logica (UL) | |
| Tensione di alimentazione | 7,5 V DC (tramite ripartitore di potenziale) |
| Corrente assorbita | max. 260 mA (tutti i collegamenti dell’interfaccia seriale sono cortocircuitati) |
| tip. 170 mA | |
| Isolamento galvanico/isolamento dei campi di tensione | |
| Tensione di prova: Interfaccia RS-485/422 / Alimentazione 7,5-V (logica bus) | 500 V AC, 50 Hz, 1 min. |
| Tensione di prova: Interfaccia RS-485/422 / Alimentazione 24-V (periferia) | 500 V AC, 50 Hz, 1 min. |
| Tensione di prova: Interfaccia RS-485/422 / terra | 500 V AC, 50 Hz, 1 min. |
| Tensione di prova: Alimentazione 7,5 V (logica bus) / Alimentazione 24 V (periferia) | 500 V AC, 50 Hz, 1 min. |
| Tensione di prova: Alimentazione 7,5 V (logica bus) / Terra funzionale | 500 V AC, 50 Hz, 1 min. |
| Tensione di prova: Alimentazione 24 V (periferia) / Terra funzionale | 500 V AC, 50 Hz, 1 min. |
| Tecnologia di connessione | |
| Denominazione collegamento | Connettore Inline |
| Connessione conduttori | |
| Collegamento | Connessione a molla |
| Sezione conduttore rigida | 0,08 mm² ... 1,5 mm² |
| Sezione conduttore flessibile | 0,08 mm² ... 1,5 mm² |
| Sezione conduttore AWG | 28 ... 16 |
| Lunghezza di spelatura | 8 mm |
| Connettore Inline | |
| Collegamento | Connessione a molla |
| Sezione conduttore rigida | 0,08 mm² ... 1,5 mm² |
| Sezione conduttore flessibile | 0,08 mm² ... 1,5 mm² |
| Sezione del conduttore AWG | 28 ... 16 |
| Lunghezza di spelatura | 8 mm |
| Condizioni ambientali | |
| Temperatura ambiente (esercizio) | -25 °C ... 55 °C |
| Grado di protezione | IP20 |
| Pressione aria (funzionamento) | 70 kPa ... 106 kPa (fino a 3000 m s.l.m.) |
| Pressione aria (trasporto e stoccaggio) | 70 kPa ... 106 kPa (fino a 3000 m s.l.m.) |
| Temperatura ambiente (stoccaggio/trasporto) | -25 °C ... 85 °C |
| Umidità dell'aria consentita (esercizio) | 10 % ... 95 % (senza condensa) |
| Umidità dell'aria consentita (stoccaggio/trasporto) | 10 % ... 95 % (senza condensa) |
| Classe di protezione | III (IEC 61140, EN 61140, VDE 0140-1) |
| Tipo di montaggio | Montaggio su guida DIN |
| Caratteristica | Valore |
|---|---|
| supporta il protocollo per EtherCAT (EF017564) | No |
| supporta il protocollo per EtherNet/IP (EF007521) | No |
| standard radio Bluetooth (EF007178) | No |
| standard radio WLAN 802.11 (EF007179) | No |
| standard radio GPRS (EF008523) | No |
| link IO master (EF007298) | No |
| componenti del sistema (EF004118) | Sì |
| grado di protezione (IP) (EF005474) | IP20 |
| con separazione del potenziale (EF003272) | Sì |
| collegamento bus di campo tramite accoppiatore separato possibile (EF004002) | Sì |
| montaggio su guida portante possibile (EF003972) | Sì |
| montaggio a parete/diretto possibile (EF007020) | No |
| montaggio frontale possibile (EF007016) | No |
| montaggio su rack possibile (EF007018) | No |
| adatto per funzioni di sicurezza (EF001597) | No |
| livello di performance secondo EN ISO 13849-1 (EF007399) | senza |
| risorsa corrispondente (Ex ia) (EF004141) | No |
| risorsa corrispondente (Ex ib) (EF004142) | No |
| categoria di protezione antideflagrante per gas (EF003997) | senza |
| categoria di protezione antideflagrante per polvere (EF003998) | senza |
| larghezza (EF000008) | 24.3 mm |
| altezza (EF000040) | 136.04 mm |
| profondità (EF000049) | 70.51 mm |
