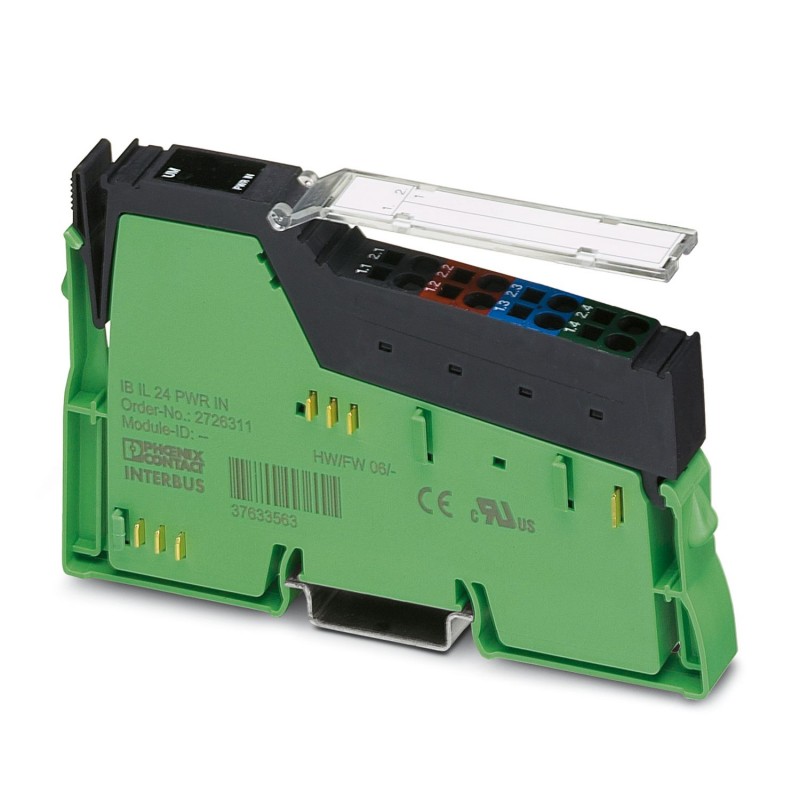

IB IL 24 PWR IN/2-F-D-PAC 2862152 PHOENIX CONTACT Morsetto Inline
IB IL 24 PWR IN/2-F-D-PAC
2862152
PHOENIX_CONTACT
Morsetto Inline
Morsettiera di alimentazione in linea, completa di accessori (connettore e superficie di marcatura), 24 V DC, con fusibile (tensione di rete e tensione di segmento) e diagnostica
Modulo di alimentazione Inline, completo di accessori (connettore e cartellino di siglatura), 24 V DC, con fusibile (tensione principale e di segmento) e diagnostica
sistemi di controllo industriali (PLC) > bus di campo, periferica remota – modulo di alimentazione e segmentazione
I / O
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati tecnici
Dimensioni
| Disegno quotato |  |
| Larghezza | 12,2 mm |
| Altezza | 119,8 mm |
| Profondità | 71,5 mm |
Note
| Nota per l'utilizzo | |
| Nota per l'utilizzo | Solo per l'uso industriale |
| Limitazione dell'uso | |
| Indicazioni CCCex | In Cina non è consentito l'utilizzo nelle zone a potenziale rischio di esplosione. |
Interfacce
| Bus locale Inline | |
| Numero di interfacce | 2 |
| Collegamento | Ripartitore dati Inline |
| Velocità di trasmissione | 500 kBit/s |
Caratteristiche del sistema
| Modulo | |
| Codice ID (dec.) | 190 |
| Codice ID (esadecimale) | BE |
| Codice lunghezza (es.) | C2 |
| Codice lunghezza (dec.) | 194 |
| Canale dati di processo | 2 Bit |
| Range indirizzi ingressi | 2 Bit |
| Range indirizzi uscite | 0 Bit |
| Lunghezza di registro | 2 Bit |
| Bisogno di dati di parametrizzazione | 1 Byte |
| Bisogno di dati di configurazione | 4 Byte |
Caratteristiche articolo
| Tipo di prodotto | Componenti I/O |
| Famiglia di prodotti | Inline |
| Tipo | modularità |
| Numero delle spine | 1 |
| Funzionamento | Elaborazione dati di processo con 2 bit |
| Caratteristiche particolari | 24 V DC |
| UM, US | |
| con fusibile (UM, US) | |
| con diagnostica | |
| Stato di manutenzione dei dati | |
| Revisione articolo | 08 |
| Caratteristiche di isolamento | |
| Classe di protezione | III (IEC 61140, EN 61140, VDE 0140-1) |
Caratteristiche elettriche
| Test di verifica | Alimentazione 7,5 V (logica bus) / Alimentazione 24 V (periferia) 500 V AC 50 Hz 1 min. |
| Alimentazione 24 V (periferia) / Terra funzionale 500 V AC 50 Hz 1 min. | |
| Alimentazione 7,5 V (logica bus) / Terra funzionale 500 V AC 50 Hz 1 min. | |
| Circuito di protezione | Prot. contro le sovratensioni; Diodo soppressore |
| Prot. contro inversione polarità; Diodo di protezione contro l'inversione di polarità in parallelo | |
| Protezione contro il sovraccarico e il corto circuito nel circuito principale e di segmento; Fusibile 5 x 20 con 6,3 A ritardatoPotete utilizzare anche fusibili con altri valori. Il valore massimo del fusibile può essere di max. 6,3 A.In caso di fusibili con valore superiore a 2 A utilizzare soltanto fusibili ad azione ritardata! | |
| Fusibile | SI 5 x 20 6, 300 AT (incluso nella fornitura) |
| Alimentazione | |
| Tensione periferia | 24 V DC |
| Range tensione periferia | 19,2 V DC ... 30 V DC (comprese tutte le tolleranze, ripple incluso) |
| Ripple residuo | ± ±5 % |
| Max. corrente assorbita | 4 A |
| Corrente assorbita tipica | 30 mA |
| Potenziali: Alimentazione della logica (UL) | |
| Tensione di alimentazione | 7,5 V DC (tramite ripartitore di potenziale) |
| Corrente assorbita | max. 25 mA |
| Potenza assorbita | max. 0,19 W |
| Potenziali: Alimentazione del circuito principale (UM) | |
| Tensione di alimentazione | 24 V DC (tramite connettore Inline) |
| Range tensione di alimentazione | 19,2 V ... 30 V (comprese tutte le tolleranze, ripple incluso) |
| Corrente assorbita | tip. 4 A (valore nominale) |
| Potenziali: Alimentazione del circuito di segmento (US) | |
| Tensione di alimentazione | 24 V DC |
| Range tensione di alimentazione | 19,2 V DC ... 30 V DC (comprese tutte le tolleranze, ripple incluso) |
| Corrente assorbita | tip. 4 A (valore nominale) |
Dati di collegamento
| Tecnologia di connessione | |
| Denominazione collegamento | Connettore Inline |
| Connessione conduttori | |
| Collegamento | Connessione a molla |
| Sezione conduttore rigida | 0,08 mm² ... 1,5 mm² |
| Sezione conduttore flessibile | 0,08 mm² ... 1,5 mm² |
| Sezione conduttore AWG | 28 ... 16 |
| Lunghezza di spelatura | 8 mm |
| Connettore Inline | |
| Collegamento | Connessione a molla |
| Sezione conduttore rigida | 0,08 mm² ... 1,5 mm² |
| Sezione conduttore flessibile | 0,08 mm² ... 1,5 mm² |
| Sezione del conduttore AWG | 28 ... 16 |
| Lunghezza di spelatura | 8 mm |
Condizioni ambientali e della vita elettrica
| Condizioni ambientali | |
| Grado di protezione | IP20 |
| Temperatura ambiente (esercizio) | -25 °C ... 55 °C |
| Temperatura ambiente (stoccaggio/trasporto) | -25 °C ... 85 °C |
| Umidità dell'aria consentita (esercizio) | 10 % ... 95 % (senza condensa) |
| Umidità dell'aria consentita (stoccaggio/trasporto) | 10 % ... 95 % (senza condensa) |
| Pressione aria (funzionamento) | 70 kPa ... 106 kPa (fino a 3000 m s.l.m.) |
| Pressione aria (trasporto e stoccaggio) | 70 kPa ... 106 kPa (fino a 3000 m s.l.m.) |
Montaggio
| Tipo di montaggio | Montaggio su guida DIN |
| Caratteristica | Valore |
|---|---|
| tensione di alimentazione DC (EF007534) | 19.2 V |
| tipo di tensione di alimentazione (EF002991) | DC |
| numero di interfacce HW Industrial Ethernet (EF003020) | 0 |
| numero di interfacce PROFINET (EF006932) | 0 |
| numero di interfacce HW seriali RS232 (EF003021) | 0 |
| numero di interfacce HW seriali RS422 (EF003022) | 0 |
| numero di interfacce HW seriali RS485 (EF003023) | 0 |
| numero di interfacce HW seriali TTY (EF003024) | 0 |
| numero di interfacce HW parallele (EF003026) | 0 |
| numero di interfacce HW wireless (EF006933) | 0 |
| numero di interfacce HW USB (EF003025) | 0 |
| numero di interfacce HW altre (EF003027) | 0 |
| con interfaccia ottica (EF003028) | No |
| componenti del sistema (EF004118) | Sì |
| grado di protezione (IP) (EF005474) | IP20 |
| tipo di collegamento elettrico (EF003961) | altro |
| con separazione del potenziale (EF003272) | Sì |
| con modulo di alimentazione (EF003993) | Sì |
| adatto come modulo di segmento (EF004104) | Sì |
| modulo di distanza (EF006653) | No |
| collegamento bus di campo tramite accoppiatore separato possibile (EF004002) | Sì |
| diagnosi bus possibile (EF003989) | No |
| montaggio su guida portante possibile (EF003972) | Sì |
| montaggio a parete/diretto possibile (EF007020) | No |
| montaggio frontale possibile (EF007016) | No |
| montaggio su rack possibile (EF007018) | No |
| adatto per funzioni di sicurezza (EF001597) | No |
| SIL secondo IEC 61508 (EF009889) | senza |
| livello di performance secondo EN ISO 13849-1 (EF007399) | senza |
| risorsa corrispondente (Ex ia) (EF004141) | No |
| risorsa corrispondente (Ex ib) (EF004142) | No |
| categoria di protezione antideflagrante per gas (EF003997) | senza |
| categoria di protezione antideflagrante per polvere (EF003998) | senza |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX AUTOMAZIONE IT.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2862152-IB IL 24 PWR IN/2-F-D-PAC | 133 Kbytes |
|
