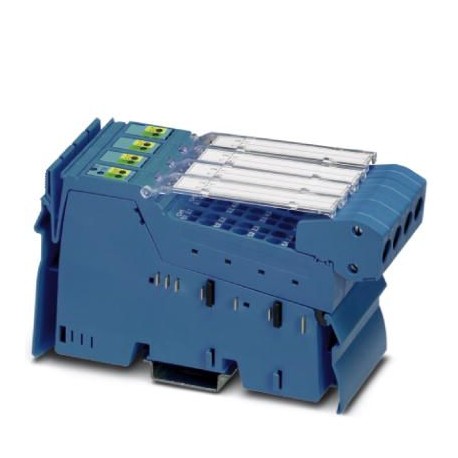

IB IL EX-IS AIO 4/EF-PAC 2869912 PHOENIX CONTACT Morsetto Inline
IB IL EX-IS AIO 4/EF-PAC
2869912
PHOENIX_CONTACT
Morsetto Inline
Terminale analogico I/O in linea a sicurezza intrinseca, 4 canali di ingresso e uscita configurabili, completo di accessori
I / O
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2869912 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | DNI1E7 - |
| Pagina catalogo | Pagina 169 (C_6_2017) |
| GTIN | 4046356470216 |
| Peso per pezzo (confezione esclusa) | 222,000 g |
| Numero tariffa doganale | 85389091 |
| Paese di origine | US (Stati Uniti) |
Nota
| Limitazione dell'uso | EMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download |
|---|
Condizioni ambientali
| Temperatura ambiente (esercizio) | -25 °C ... 60 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -25 °C ... 70 °C |
| Umidità dell'aria consentita (esercizio) | 10 % ... 95 % (secondo DIN EN 61131-2) |
| Pressione aria (funzionamento) | 70 kPa ... 106 kPa (fino a 3000 m s.l.m.) |
| Grado di protezione | IP20 |
| IP20 |
Interfacce
| Denominazione | bus locale Inline |
|---|---|
| Collegamento | Ripartitore dati Inline |
| Velocità di trasmissione | 500 kBit/s |
Potenziali Inline
| Denominazione | Alimentazione della logica (UL) |
|---|---|
| Tensione di alimentazione | 5 V DC (tramite ripartitore di potenziale) |
| Corrente assorbita | max. 50 mA |
| Denominazione | |
| Tensione di alimentazione | 28 V DC |
| Corrente assorbita | max. 187 mA |
| Potenza assorbita | 4,7 W (per canale) |
Ingressi analogici
| Denominazione ingresso | Ingressi analogici |
|---|---|
| Numero ingressi | 4 |
| Collegamento | Connettore schermato Inline |
| Tecnica di connessione | 2/3 conduttori |
| Risoluzione A/D | 16 Bit (15 bit + segno) |
| Nome protezione | protezione contro inversione polarità, protezione contro le sovratensioni |
| Formato dei dati | IB IL, rappresentazione normalizzata, S7 compatibile |
| Segnale d'ingresso, corrente | 0 mA ... 20 mA |
| 4 mA ... 20 mA | |
| Segnale d'ingresso, tensione | 0 V DC ... 10 V DC |
| 0 V ... 10 V | |
| Segnale d'ingresso, corrente | 0 mA ... 20 mA |
| 4 mA ... 20 mA |
Uscite analogiche
| Numero uscite | 4 (Configurabile come ingresso o uscita) |
|---|---|
| Collegamento | Connettore schermato Inline |
| Tecnica di connessione | 2 conduttori |
| Nome protezione | protezione contro inversione polarità, protezione contro le sovratensioni |
| Formato dei dati | IB IL, rappresentazione normalizzata, S7 compatibile |
| Segnale d'uscita, corrente | 0 mA ... 20 mA |
| 4 mA ... 20 mA | |
| Carico/carico di uscita uscita di corrente | 500 Ω |
Normative e prescrizioni
| Gruppo | IIC (A, B) |
|---|---|
| IIB, [IIIC, IIIB] (C, E, F, G) | |
| IIA (D) | |
| IIC (A, B) | |
| IIB, [IIIC, IIIB] (C, E, F, G) | |
| IIA (D) | |
| ATEX | II 3(1)GD Ex nA [ia Ga Da] IIC T4 Gc Sira 09ATEX2339X |
| IECEx | Ex nA [ia Ga Da] IIC T4 Gc IECEx SIR 10.0033X |
| UL, USA / Canada | Class I, Div. 2, Groups A, B, C, D |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.027240405eCl@ss 4.127240405eCl@ss 5.027242201eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242601eCl@ss 8.027242601eCl@ss 9.027242601
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX AUTOMAZIONE IT.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2869912-IB IL EX-IS AIO 4/EF-PAC | 122 Kbytes |
|
