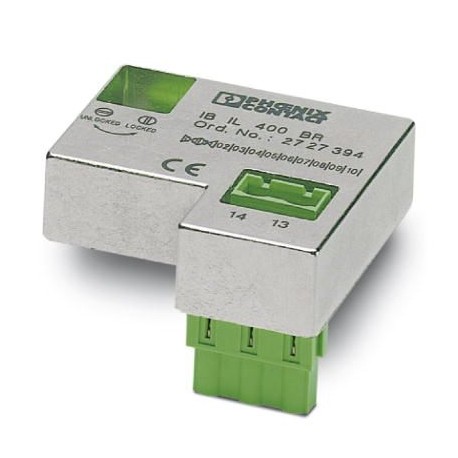

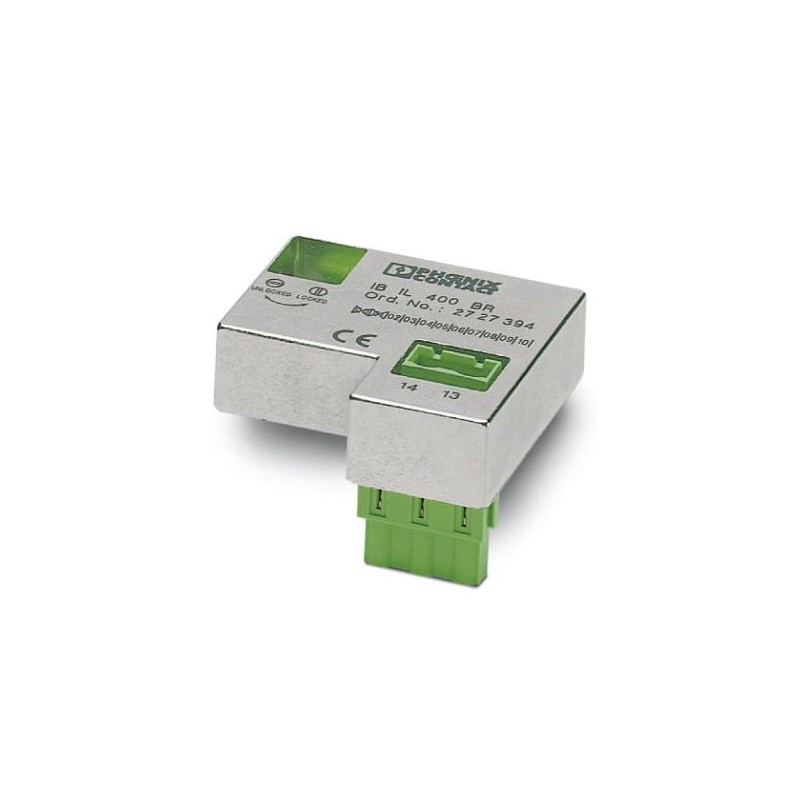

IB IL 400 BR 2727394 PHOENIX CONTACT Morsetto Inline
IB IL 400 BR
2727394
PHOENIX_CONTACT
Morsetto Inline
Modulo di espansione Inline, per il controllo dei freni in combinazione con i morsetti di potenza Inline, modulo freno per freni a 440 V DC o 440 V AC
I / O
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2727394 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | DNI172 - |
| Pagina catalogo | Pagina 187 (C_6_2017) |
| GTIN | 4017918168469 |
| Peso per pezzo (confezione esclusa) | 91,000 g |
| Numero tariffa doganale | 85389091 |
Condizioni ambientali
| Grado di protezione | IP20 |
|---|---|
| Temperatura ambiente (esercizio) | -25 °C ... 55 °C (ammissibile) |
| Temperatura ambiente (trasporto e stoccaggio) | -25 °C ... 85 °C (ammissibile) |
| Umidità dell'aria consentita (esercizio) | 75 % ... 85 % (nella media il 75%, occasionalmente l’85%) |
| Temperatura ambiente consentita (stoccaggio/trasporto) | 75 % ... 85 % (nella media il 75%, occasionalmente l’85%) |
| Pressione aria (funzionamento) | 80 kPa ... 106 kPa (fino a 2000 m s.l.m.) |
| Pressione aria (trasporto e stoccaggio) | 70 kPa ... 106 kPa (fino a 3000 m s.l.m.) |
Separazione del potenziale
| Test di verifica | Alimentazione a 24 V(US), GND, comando di frenatura/potenziale di terra (PE) 500 V AC 50 Hz 1 min. |
|---|---|
| Alimentazione a 24 V(US), GND, comando di frenatura/uscita di frenatura 500 V AC 50 Hz 1 min. | |
| Uscita di frenatura/potenziale di terra (PE) 500 V AC 50 Hz 1 min. |
Modulo frenante
| Denominazione collegamento | Collegamento al modulo di potenza |
|---|---|
| Collegamento | COMBICON 3 poli |
| Tensione di comando | 24 V DC (= Us dal modulo di potenza) |
| Corrente di comando | 17 mA |
| Limitazione attiva di corrente | tramite resistenza addizionale |
Freni da collegare
| Denominazione collegamento | Collegamento del freno al modulo frenante |
|---|---|
| Collegamento | Connettori COMBICON |
| Sezione | 2,5 mm² (sezione del conduttore massimale) |
| Circuito di protezione | limitazione sovratensioni > 750 V |
| Tipo contatti | interruttore a semiconduttori non polarizzato |
| Tensione di collegamento | 20 V AC ... 440 V AC (non è ammessa nessuna tolleranza) |
| 12 V DC ... 440 V DC (non è ammessa nessuna tolleranza) | |
| Tensione residua | 3,4 V (max.) |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027250309eCl@ss 4.127250309eCl@ss 5.027250304eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242609eCl@ss 8.027242609eCl@ss 9.027242609
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX AUTOMAZIONE IT.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2727394-IB IL 400 BR | 104 Kbytes |
|
