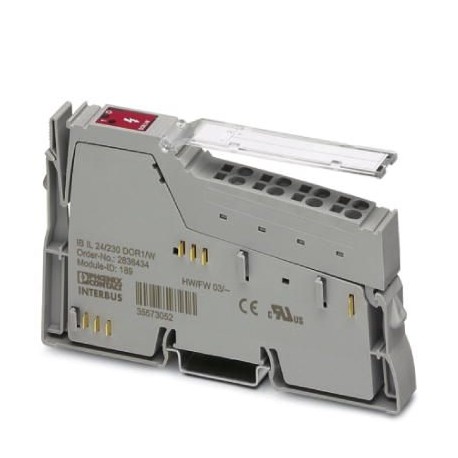

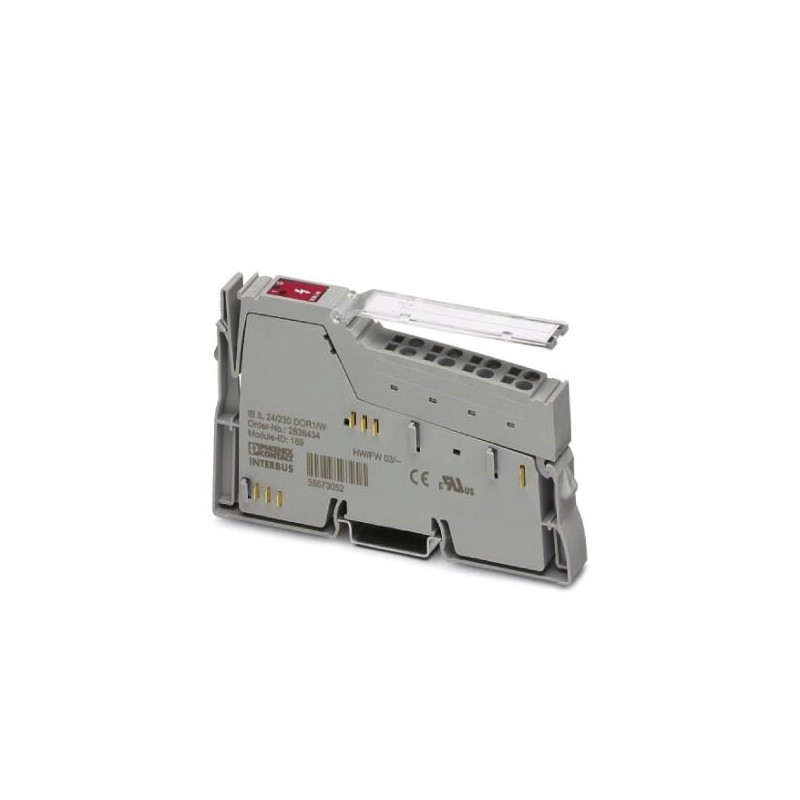

IB IL 24/230 DOR1/W-PC-PAC 2862178 PHOENIX CONTACT Morsetto Inline
IB IL 24/230 DOR1/W-PC-PAC
2862178
PHOENIX_CONTACT
Morsetto Inline
I / O
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2862178 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | DNI133 - |
| Pagina catalogo | Pagina 157 (C_6_2017) |
| GTIN | 4017918894665 |
| Peso per pezzo (confezione esclusa) | 46,000 g |
| Numero tariffa doganale | 85389091 |
| Paese di origine | DE (Germania) |
Dimensioni
| Disegno quotato | |
|---|---|
| Larghezza | 12,2 mm |
| Altezza | 119,8 mm |
| Profondità | 71,5 mm |
| Nota sulle dimensioni | Dimensioni |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -25 °C ... 55 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -25 °C ... 85 °C |
| Umidità dell'aria consentita (esercizio) | 10 % ... 95 % (senza condensa) |
| Temperatura ambiente consentita (stoccaggio/trasporto) | 10 % ... 95 % (senza condensa) |
| Pressione aria (funzionamento) | 70 kPa ... 106 kPa (fino a 3000 m s.l.m.) |
| Pressione aria (trasporto e stoccaggio) | 70 kPa ... 106 kPa (fino a 3000 m s.l.m.) |
| Grado di protezione | IP20 |
Generalità
| Tipo di montaggio | Guida di supporto |
|---|---|
| Peso netto | 46 g |
| Nota per i dati sul peso | con connettore |
| Funzionamento | Elaborazione dati di processo con 2 bit |
Interfacce
| Denominazione | bus locale Inline |
|---|---|
| Numero di canali | 2 |
| Collegamento | Ripartitore dati Inline |
| Velocità di trasmissione | 500 kBit/s |
Potenziali Inline
| Denominazione | Alimentazione della logica (UL) |
|---|---|
| Tensione di alimentazione | 7,5 V DC (tramite ripartitore di potenziale) |
| Corrente assorbita | max. 60 mA |
| Potenza assorbita | max. 0,45 W |
Uscite digitali
| Denominazione uscita | Uscita relè |
|---|---|
| Descrizione dell'uscita | Contatto relè sull'inverter |
| Collegamento | Connessione a molla |
| Numero uscite | 1 (contatti liberi da potenziale) |
| Tensione di uscita nominale | 24 V DC |
| 230 V AC | |
| Corrente massima d'uscita per canale | 2,6 A |
| Corrente di uscita massima per modulo | 2,6 A |
Uscite relè
| Corrente | max. 2,6 A (con 30 V DC) |
|---|---|
| max. 0,15 A (con 250 V DC) | |
| Potenza commutabile | max. 750 VA (vedere derating) |
| Corrente di carico permanente | 2,6 A |
| Esecuzione dei contatti | 1 contatto di scambio libero da potenziale |
| Tensione commutabile | max. 253 V AC |
| max. 250 V DC | |
| Corrente | max. 2,6 A (con 30 V DC) |
| max. 0,15 A (con 250 V DC) | |
| Potenza commutabile | max. 750 VA (vedere derating) |
| Durata meccanica | 2x 107cicli di manovre |
Separazione del potenziale
| Test di verifica | Contatto relè / logica bus 4 kV 50 Hz 1 min. |
|---|---|
| Contatto / contatto 1 kV 50 Hz 1 min. | |
| Contatto / PE 1 kV 50 Hz 1 min. |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.027250302eCl@ss 4.127250302eCl@ss 5.027250302eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242604eCl@ss 8.027242604eCl@ss 9.027242604
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX AUTOMAZIONE IT.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2862178-IB IL 24/230 DOR1/W-PC-PAC | 139 Kbytes |
|
