PHOENIX_CONTACTInterfaceETD-SL-2T-I 2866174 PHOENIX CONTACT Relè temporizzati

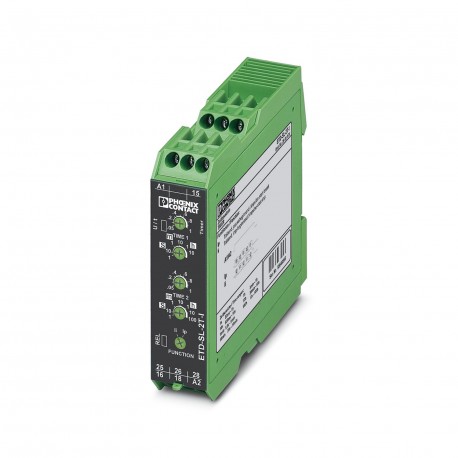

PHOENIX_CONTACT ETD-SL-2T-I 2866174 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

ETD-SL-2T-I 2866174 PHOENIX CONTACT Relè temporizzati

Riferimento: ETD-SL-2T-I

Codice: 2866174

Produttore: PHOENIX_CONTACT

Descrizione:

Relè temporizzati
Girante con tempi di impulso e pausa regolabili (50 ms - 100 h), alimentazione a lungo raggio, 2 contatti commutati

Categorie:

  • PHOENIX_CONTACT > Interface

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

  • Dettagli
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Richieda un preventivo e le indicheremo se sono ancora disponibili delle unità. Qualora non ne rimanessero, uno dei nostri tecnici cercherà un’alternativa fornibile con caratteristiche simili.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

DETTAGLI

Dati commerciali

Codice per l'ordinazione2866174
Pezzi/conf.1 PZ
Sales keyCK4411 -
Pagina catalogoPagina 279 (C_5_2017)
GTIN4046356046602
Peso per pezzo (confezione esclusa)138,400 g
Numero tariffa doganale85364900
Paese di origineAT (Austria)

Nota

Limitazione dell'usoEMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download

Dimensioni

Larghezza22,5 mm
Altezza90 mm
Profondità113 mm

Condizioni ambientali

Temperatura ambiente (esercizio)-25 °C ... 55 °C
-25 °C ... 40 °C (a norma UL 508)
Temperatura ambiente (trasporto e stoccaggio)-25 °C ... 70 °C
Umidità dell'aria consentita (esercizio)15 % ... 85 %
Immunità ai disturbiEN 61000-6-2

Lato eccitazione

Range tensione d'ingresso24 V DC ... 240 V DC -20 % ... +25 %
24 V AC ... 240 V AC -15 % ... +10 %
Rapporto termico≤ 0,01 %/K
Funzionelp: Temporizzato inizio pausa
li: Temporizzato inizio impulso
Campo di regolazione tempo50 ms ... 100 h (7 intervalli di tempo)
Tempo di ripristino500 ms

Lato contatti

Esecuzione dei contatti2 contatti di scambio liberi da potenziale
Max. tensione commutabile250 V AC (a norma IEC 60664-1)
Max. potenza commutabile (carico ohmico)750 VA (3 A/250 V AC, modulo affiancato, distanza ≤ 5 mm)
1250 VA (5 A/250 V AC, modulo non affiancato, distanza ≥ 5 mm)
Fusibile d'uscita5 A (rapido)

Generalità

Segnalazione statoLED verde (POWER)
LED giallo (relè attivo)
Durata meccanicaca. 2x 107cicli di manovre
Assorbimento di potenza nominale2,5 VA (1 W)
Tensione di prova avvolgimento relé /contatto relé4 kV
Posizione d'installazionea scelta
Indicazione per il montaggiosu guida standard NS 35 a norma EN 60715
Coloreverde
Materiale isolante custodiapoliammide PA, autoestinguente
Umidità dell'aria consentita (esercizio)15 % ... 85 %
Frequenza nominale48 Hz ... 63 Hz
Tensione di isolamento nominale300 V (a norma EN 50178)
ConformitàCE conforme
UL, USA / CanadaUL/C-UL Listed UL 508

Dati di collegamento

Sezione conduttore flessibile min.0,5 mm²
Sezione conduttore flessibile max.2,5 mm²
Sezione conduttore rigido min.0,5 mm²
Sezione conduttore rigido max.2,5 mm²
Sezione trasversale conduttore AWG min.20
Sezione trasversale conduttore AWG max.14
Lunghezza di spelatura8 mm
CollegamentoConnessione a vite

Normative e prescrizioni

Compatibilità elettromagneticaConformità alla direttiva EMC 2004/108/CE
Emissione disturbiEN 61000-6-4
Immunità ai disturbiEN 61000-6-2
Direttiva sulla bassa tensioneConformità alla direttiva DBT 2006/95/CEE
Classe di combustibilità a norma UL 94V0
ConformitàCE conforme
UL, USA / CanadaUL/C-UL Listed UL 508

Environmental Product Compliance

China RoHSPeriodo per utilizzo conforme: illimitato = EFUP-e
Nessuna sostanza pericolosa sopra i valori di soglia

Classifiche

DATASHEET - PDF

Titolo
Dimensione
Tipo
PHOENIX CONTACT-2866174-ETD-SL-2T-I
112 Kbytes
PDF CATALOGHI PHOENIX MODULI DI INTERFACCIA IT
29 Mbytes
