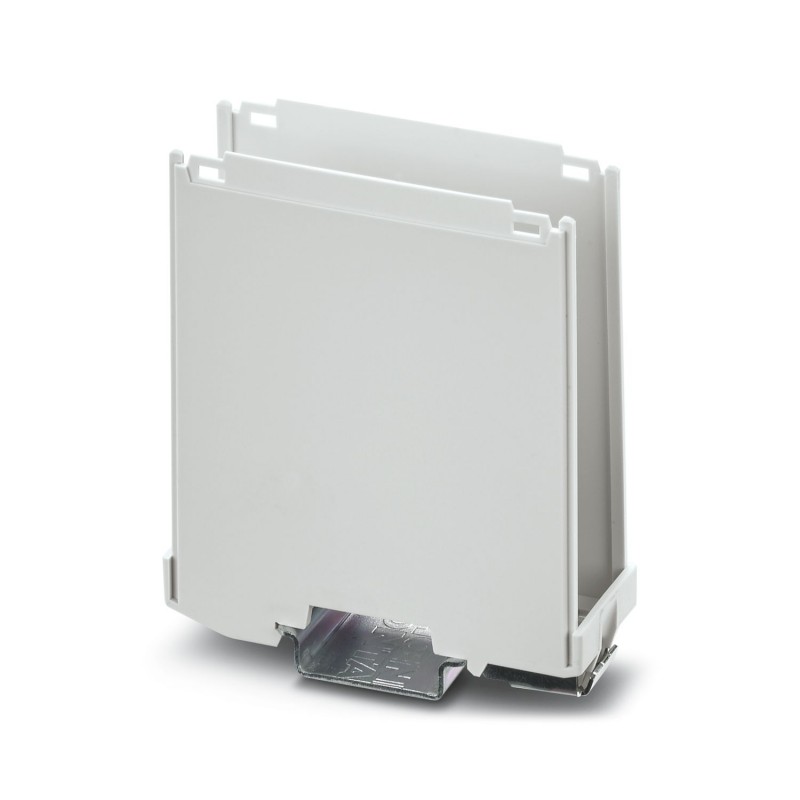

ICS25-B77X75-O-7035 2203876 PHOENIX CONTACT Base di montaggio della custodia
ICS25-B77X75-O-7035
2203876
PHOENIX_CONTACT
10
Base di montaggio della custodia
Alloggiamento del binario, Lato inferiore del contenitore con perno metallico, Larghezza: 25 mm, Altezza: 77,5 mm, Profondità: 85,8 mm, Colore: grigio chiaro (7035), Ponte trasversale: Connettore bus ferroviario (opzionale), Numero di poli Connettore trasversale: 8
Custodie per guide DIN, Base custodia con piedino di fissaggio in metallo, larghezza: 25 mm, altezza: 77,5 mm, profondità: 85,8 mm, colore: grigio chiaro (simili RAL 7035), collegamento trasversale: Connettore per guide di supporto (opzionale), n. poli connettore trasversale: 8
Apparecchi elettrici a bassa tensione > cassetta ad installazione sporgente per profilo estruso
Custodie elettroniche
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲| Nota per il montaggio | Osservare la scheda tecnica della serie di prodotti nell'area download. |
| Raccomandazione | Materiale pad di contatto per connettori bus in oro con trattamento galvanico (oro duro) |
| Tipo di prodotto | Base della custodia |
| Tipo di custodia | Custodie per guide DIN |
| Serie di custodie | ICS |
| Famiglia di prodotti | ICS25-..77X.. |
| Numero di poli max. | 30 (passo: 3,5 mm) |
| 24 (passo: 5 mm) | |
| Numero di file | 3 |
| Numero (Numero di aperture di connessione) | 6 |
| Esecuzione | Base custodia con piedino di fissaggio in metallo |
| Apertura di ventilazione disponibile | no |
| Stato di manutenzione dei dati | |
| Revisione articolo | 01 |
| Disegno quotato |  |
| Larghezza | 25 mm |
| Altezza | 77,5 mm |
| Profondità | 85,8 mm |
| Profondità dal bordo superiore della guida DIN alla parte superiore del punto di supporto | 75,6 mm |
| Dimensioni | 25 mm x 77,5 mm x 87,5 mm (Base della custodia dal bordo superiore della guida DIN con parte superiore della custodia) |
| 25 mm x 77,5 mm x 94 mm (Base custodia con parte superiore custodia) | |
| Design del circuito stampato | |
| Spessore circuito stampato | 1,4 mm ... 1,8 mm |
| Colore (Custodia) | grigio chiaro (RAL 7035) |
| Classe di combustibilità a norma UL 94 | V0 |
| CTI secondo IEC 60112 | 600 |
| Materiale custodia | Poliammide |
| Finitura superficiale | non trattato |
| Potenza dissipata custodia singola a 20 °C | |
| Temperatura di utilizzo | 20 °C |
| Fattore di riduzione | 1 |
| Posizione d'installazione | verticale |
| Potenza dissipata | 15 W |
| Potenza dissipata custodia singola a 30 °C | |
| Temperatura di utilizzo | 30 °C |
| Fattore di riduzione | 0,81 |
| Posizione d'installazione | verticale |
| Potenza dissipata | 12 W |
| Potenza dissipata custodia singola a 40 °C | |
| Temperatura di utilizzo | 40 °C |
| Fattore di riduzione | 0,67 |
| Posizione d'installazione | verticale |
| Potenza dissipata | 10 W |
| Potenza dissipata custodia singola a 50 °C | |
| Temperatura di utilizzo | 50 °C |
| Fattore di riduzione | 0,53 |
| Posizione d'installazione | verticale |
| Potenza dissipata | 8 W |
| Potenza dissipata custodia singola a 60 °C | |
| Temperatura di utilizzo | 60 °C |
| Fattore di riduzione | 0,41 |
| Posizione d'installazione | verticale |
| Potenza dissipata | 6,1 W |
| Potenza dissipata custodia singola a 70 °C | |
| Temperatura di utilizzo | 70 °C |
| Fattore di riduzione | 0,31 |
| Posizione d'installazione | verticale |
| Potenza dissipata | 4,6 W |
| Prova vibrazioni | |
| Specifica di prova | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| Frequenza | 10 - 150 - 10 Hz |
| Velocità sweep | 1 ottavo/min |
| Ampiezza | 0,15 mm (10 Hz ... 58,1 Hz) |
| Accelerazione | 2g (58,1 Hz ... 150 Hz) |
| Durata di prova per asse | 2,5 h |
| Direzioni di prova | Asse X, Y e Z |
| Prova al filo incandescente | |
| Specifica di prova | DIN EN 60695-2-11 (VDE 0471-2-11):2014-11 |
| Temperatura | 850 °C |
| Durata di applicazione | 30 s |
| Resistenza al calore / prova di pressione della sfera | |
| Specifica di prova | DIN EN 60695-10-2 (VDE 0471-10-2):2016-01 |
| Temperatura | 125 °C |
| Durata di prova | 1 h |
| Forza | 20 N |
| Resistenza meccanica / tamburo rotante | |
| Specifica di prova | DIN EN 60068-2-31 (VDE 0468-2-31):2009-04 |
| Altezza di caduta | 50 cm |
| Frequenza | 50 |
| Urti | |
| Specifica di prova | DIN EN 60068-2-27 (VDE 0468-2-27):2010-02 |
| Forma d'urto | Semisinusoidale |
| Accelerazione | 15g |
| Durata urti | 11 ms |
| Numero di urti per direzione | 3 |
| Direzioni di prova | Asse X, Y e Z (pos. e neg.) |
| Controllo su sostanze che ostacolano la bagnatura delle vernici | |
| Specifica di prova | VDMA 24364:2018-05 |
| Risultato | Prova superata |
| Grado di protezione (codice IP) | |
| Specifica di prova | DIN EN 60529 (VDE 0470-1):2014-09 |
| Risultato livello di protezione codice IP | IP20 |
| Condizioni ambientali | |
| Codice IP max. da raggiungere | IP20 |
| Temperatura ambiente (esercizio) | -40 °C ... 105 °C (in base alla potenza dissipata) |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 55 °C |
| Temperatura ambiente (montaggio) | -5 °C ... 100 °C |
| Umidità dell'aria relativa (trasporto e stoccaggio) | max. 80 % |
| Numero degli alloggiamenti dei circuiti stampati | 2 |
| Tipologia di fissaggio del circuito stampato | Molla di bloccaggio |
| Spessore circuito stampato | 1,4 mm ... 1,8 mm |
| Tipo di montaggio | Montaggio su guida DIN |
| Confezione | confezionato nel cartone |
| Tipo di confezionamento | Cartone |
| Caratteristica | Valore |
|---|---|
| tipo di scatola (EF003086) | chiuso |
| scatola allineabile (EF003088) | No |
| materiale (EF002169) | altro |
| finitura della superficie (EF006569) | altro |
| colore (EF000007) | grigio |
| numero RAL (EF000116) | 7035 |
| larghezza (EF000008) | 25 mm |
| altezza (EF000040) | 77.5 mm |
| profondità (EF000049) | 85.8 mm |
