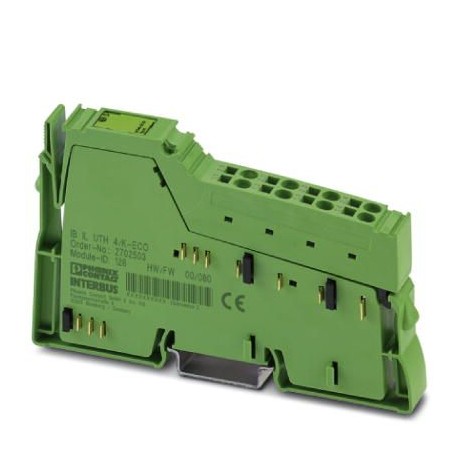

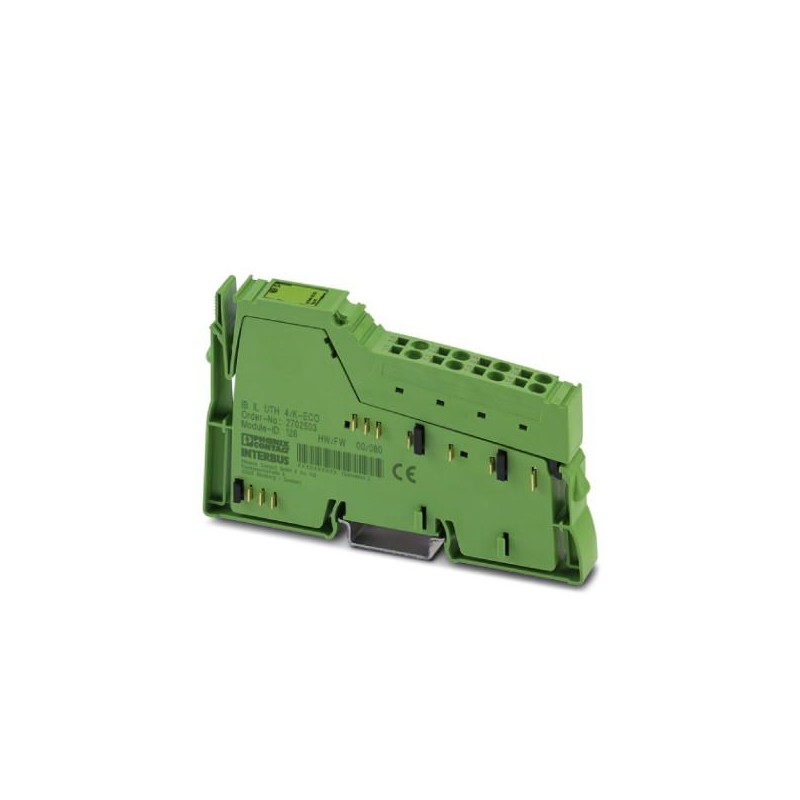

IB IL UTH 4/K-ECO 2702503 PHOENIX CONTACT Modulo funzionale Inline
IB IL UTH 4/K-ECO
2702503
PHOENIX_CONTACT
Modulo funzionale Inline
I / O
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2702503 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | DNI143 - |
| Pagina catalogo | Pagina 143 (C_6_2017) |
| GTIN | 4055626206080 |
| Peso per pezzo (confezione esclusa) | 69,000 g |
| Numero tariffa doganale | 85389091 |
| Paese di origine | DE (Germania) |
Condizioni ambientali
| Temperatura ambiente (esercizio) | 0 °C ... 55 °C |
|---|---|
| Temperatura ambiente (trasporto e stoccaggio) | -25 °C ... 85 °C |
| Umidità dell'aria consentita (esercizio) | 10 % ... 95 % (secondo DIN EN 61131-2) |
| Temperatura ambiente consentita (stoccaggio/trasporto) | 10 % ... 95 % (secondo DIN EN 61131-2) |
| Pressione aria (funzionamento) | 70 kPa ... 106 kPa (fino a 3000 m s.l.m.) |
| Pressione aria (trasporto e stoccaggio) | 70 kPa ... 106 kPa (fino a 3000 m s.l.m.) |
| Grado di protezione | IP20 |
Generalità
| Tipo di montaggio | Guida di supporto |
|---|---|
| Peso netto | 69 g |
| Nota per i dati sul peso | con connettore |
| Messaggi di diagnostica | Caduta dell'alimentazione interna della periferia Segnalazione di errore periferia all'accoppiatore bus |
| Errore Checksum Segnalazione di errore periferia all'accoppiatore bus |
Interfacce
| Denominazione | bus locale Inline |
|---|---|
| Numero di canali | 2 |
| Collegamento | Ripartitore dati Inline |
| Velocità di trasmissione | 500 kBit/s |
Potenziali Inline
| Denominazione | Alimentazione della logica (UL) |
|---|---|
| Tensione di alimentazione | 7,5 V DC (tramite ripartitore di potenziale) |
| Corrente assorbita | tip. 38 mA |
| max. 55 mA | |
| Denominazione | Alimentazione del modulo analogico (UANA) |
| Tensione di alimentazione | 24 V DC (tramite ripartitore di potenziale) |
| Range tensione di alimentazione | 19,2 V DC ... 30 V DC (comprese tutte le tolleranze, ripple incluso) |
| Corrente assorbita | tip. 32 mA |
| max. 39 mA | |
| Potenza assorbita | tip. 1,05 W (totale) |
Ingressi analogici
| Numero ingressi | 4 (Tipo K) |
|---|---|
| Denominazione ingresso | Ingressi UTH analogici |
| Descrizione dell'ingresso | Ingressi differenziali |
| Collegamento | Connettore Inline |
| Tecnica di connessione | 2 conduttori |
| Indicazioni sulla tecnologia di connessione | schermato |
| Tipi di sensori utilizzabili (TC) | K |
| Principio di misura | procedura Sigma-Delta |
| Rappresentazione del valore misurato | 16 bit (15 bit + segno) |
| Tempo di conversione A/D | tip. 120 ms |
| Risoluzione A/D | 24 Bit |
| Aggiornamento dati di processo | < 10 ms |
| Nome protezione | Protezione transitoria degli ingressi |
Separazione del potenziale
| Test di verifica | Logica bus (bus locale, alimentazione logica) 500 V AC 50 Hz 1 min. |
|---|---|
| Periferia analogica 500 V AC 50 Hz 1 min. | |
| Terra funzionale 500 V AC 50 Hz 1 min. |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.027250303eCl@ss 4.127250303eCl@ss 5.027250303eCl@ss 5.127242601eCl@ss 6.027242600eCl@ss 7.027242601eCl@ss 8.027242601eCl@ss 9.027242601
