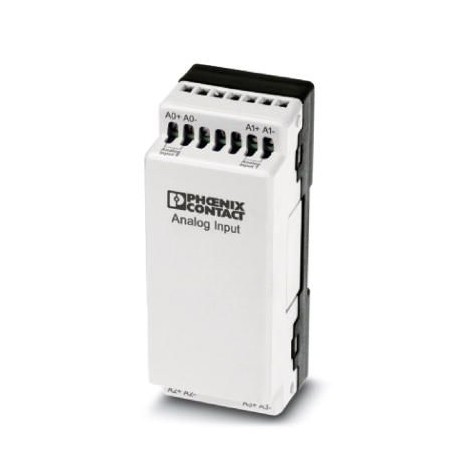

NLC-IO-2AI-2AO-01 2701040 PHOENIX CONTACT Modulo I/O d'espansione
NLC-IO-2AI-2AO-01
2701040
PHOENIX_CONTACT
Modulo I/O d'espansione
Modulo di espansione I/O per l'utilizzo con un'unità base Nanoline. Dispone di 2 canali di ingresso analogici (0...10 V CC, -10...+10 V CC, 0/4...20 mA) e 2 canali di uscita analogici (0...10 V CC, 0/4...20 mA). A un'unità base possono essere collegati al massimo tre moduli di espansione I/O.
Sistemi di controllo
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 2701040 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | DRACAC - |
| Pagina catalogo | Pagina 466 (C_8_2015) |
| GTIN | 4046356629522 |
| Peso per pezzo (confezione esclusa) | 199,000 g |
| Numero tariffa doganale | 85389099 |
| Paese di origine | IN (India) |
Nota
| Limitazione dell'uso | EMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download |
|---|
Condizioni ambientali
| Grado di protezione | IP20 |
|---|---|
| Temperatura ambiente (esercizio) | -25 °C ... 60 °C |
| Temperatura ambiente (trasporto e stoccaggio) | -25 °C ... 85 °C |
alimentazione
| Tensione di alimentazione | 24 V DC |
|---|---|
| Range tensione di alimentazione | 18 V DC ... 24 V DC |
| Corrente di alimentazione | 100 mA |
Ingressi analogici
| Descrizione dell'ingresso | single ended |
|---|---|
| Denominazione ingresso | Ingressi analogici |
| Numero ingressi | 2 (Tensione o corrente selezionabile singolarmente) |
| Collegamento | Fili singoli |
| Tecnica di connessione | Connessione a vite |
| Risoluzione A/D | 12 Bit |
| Frequenza limite (3 dB) | 5 Hz |
| Segnale d'ingresso, corrente | 0 mA ... 20 mA |
| 4 mA ... 20 mA | |
| Resistenza d'ingresso ingresso corrente | 120 Ω |
| Segnale d'ingresso, tensione | 0 V ... 10 V |
| -10 V ... 10 V | |
| Resistenza d'ingresso ingresso tensione | 200 kΩ |
Uscite analogiche
| Numero uscite | 2 |
|---|---|
| Collegamento | Fili singoli |
| Tecnica di connessione | Connessione a vite |
| Denominazione uscita | Uscite analogiche |
| Risoluzione D/A | 12 Bit |
| Segnale d'uscita, corrente | 0 mA ... 20 mA |
| 4 mA ... 20 mA | |
| Carico/carico di uscita uscita di corrente | 500 Ω |
| Segnale d'uscita, tensione | 0 V ... 10 V |
| Carico/carico di uscita uscita di tensione | 1000 Ω |
| Accuratezza | 1 % |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027250315eCl@ss 4.127250315eCl@ss 5.027242216eCl@ss 5.127242700eCl@ss 6.027242200eCl@ss 7.027242216eCl@ss 8.027242216eCl@ss 9.027242216
| Caratteristica | Valore |
|---|---|
| numero di ingressi analogici (EF001994) | 0 |
| numero di uscite analogiche (EF001995) | 0 |
| numero di ingressi digitali (EF001992) | 0 |
| numero di uscite digitali (EF001993) | 0 |
| con uscita relè (EF003198) | No |
| numero di interfacce HW Industrial Ethernet (EF003020) | 0 |
| numero di interfacce PROFINET (EF006932) | 0 |
| numero di interfacce HW seriali RS232 (EF003021) | 0 |
| numero di interfacce HW seriali RS422 (EF003022) | 0 |
| numero di interfacce HW seriali RS485 (EF003023) | 0 |
| numero di interfacce HW seriali TTY (EF003024) | 0 |
| numero di interfacce HW USB (EF003025) | 0 |
| numero di interfacce HW parallele (EF003026) | 0 |
| numero di interfacce HW wireless (EF006933) | 0 |
| numero di interfacce HW altre (EF003027) | 0 |
| con interfaccia ottica (EF003028) | No |
| link IO master (EF007298) | No |
| capacità di ridondanza (EF003156) | No |
| apparecchio base (EF007279) | No |
| estensibile (EF000119) | No |
| apparecchio per ampliamento (EF007163) | No |
| con temporizzatore (EF000256) | No |
| montaggio su guida portante possibile (EF003972) | No |
| montaggio a parete/diretto possibile (EF007020) | No |
| montaggio frontale possibile (EF007016) | No |
| montaggio su rack possibile (EF007018) | No |
| adatto per funzioni di sicurezza (EF001597) | No |
| SIL secondo IEC 61508 (EF009889) | senza |
| livello di performance secondo EN ISO 13849-1 (EF007399) | senza |
| risorsa corrispondente (Ex ia) (EF004141) | No |
| risorsa corrispondente (Ex ib) (EF004142) | No |
| categoria di protezione antideflagrante per gas (EF003997) | senza |
| categoria di protezione antideflagrante per polvere (EF003998) | senza |
| larghezza (EF000008) | 40 mm |
| altezza (EF000040) | 103.5 mm |
| profondità (EF000049) | 43 mm |
