PHOENIX_CONTACTSistemi di controlloNLC-IO-06I-04QTP-01A 2701072 PHOENIX CONTACT Modulo I/O d'espansione

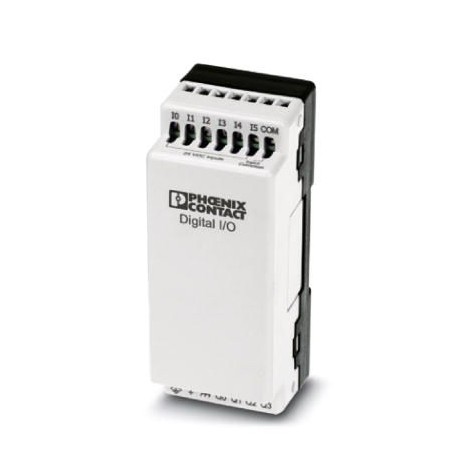

PHOENIX_CONTACT NLC-IO-06I-04QTP-01A 2701072 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

NLC-IO-06I-04QTP-01A 2701072 PHOENIX CONTACT Modulo I/O d'espansione

Riferimento: NLC-IO-06I-04QTP-01A

Codice: 2701072

Produttore: PHOENIX_CONTACT

Descrizione:

Modulo I/O d'espansione
Modulo di espansione I/O per l'utilizzo con un'unità base Nanoline. Dotato di 6 ingressi digitali e 4 canali di uscita digitali PNP. All'unità base possono essere collegati al massimo tre moduli di espansione I/O.

Categorie:

  • PHOENIX_CONTACT > Sistemi di controllo

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Richieda un preventivo e le indicheremo se sono ancora disponibili delle unità. Qualora non ne rimanessero, uno dei nostri tecnici cercherà un’alternativa fornibile con caratteristiche simili.

VISTI DI RECENTE

DETTAGLI

Dati commerciali

Codice per l'ordinazione2701072
Pezzi/conf.1 PZ
Sales keyDRACAB -
Pagina catalogoPagina 465 (C_8_2015)
GTIN4046356325332
Peso per pezzo (confezione esclusa)137,600 g
Numero tariffa doganale85389099
Paese di origineIN (India)

Dimensioni

Larghezza40 mm
Altezza103,5 mm
Profondità43 mm

Condizioni ambientali

Grado di protezioneIP20
Temperatura ambiente (esercizio)-25 °C ... 60 °C
Temperatura ambiente (trasporto e stoccaggio)-25 °C ... 85 °C

alimentazione

CollegamentoConnessione a vite
Tensione di alimentazione24 V DC
Corrente di alimentazionetip. 50 mA
max. 90 mA

Ingressi digitali

Denominazione ingressoIngressi digitali
Descrizione dell'ingressoPNP/NPN
CollegamentoConnessione a vite
Numero ingressi6
Tempo di eccitazione tipica60 µs (ON)
70 µs (OFF)
Range d'ingresso segnale "0"0 V DC ... 5 V DC
Range d'ingresso segnale "1"15 V DC ... 30 V DC
Corrente di ingresso nominale con UIN5 mA DC (On)

Uscite digitali

Denominazione uscitaUscite digitali
Descrizione dell'uscitaUscite PNP
CollegamentoConnessione a vite
Numero uscite4
Nome protezioneProtezione contro cortocircuito, protezione contro sovraccarico
Corrente massima d'uscita per canale500 mA
Corrente di uscita massima per modulo/morsetto2 A
Corrente di uscita massima per modulo2 A
Carico nominale induttivo12 VA ((1.2H))
Carico nominale lampade12 W
Carico nominale ohmico12 W

Generalità

Tipo di montaggioMontaggio su guida

Environmental Product Compliance

China RoHSPeriodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni
Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods"

Classifiche

ETIM for 2701072 Controllori logici programmabili (PLC) (EC001417)

Nome caratteristicanumero di ingressi analogici (EF001994)
Valore caratteristica0
Nome caratteristicanumero di uscite analogiche (EF001995)
Valore caratteristica0
Nome caratteristicanumero di ingressi digitali (EF001992)
Valore caratteristica0
Nome caratteristicanumero di uscite digitali (EF001993)
Valore caratteristica0
Nome caratteristicacon uscita relè (EF003198)
Valore caratteristicaNo
Nome caratteristicanumero di interfacce HW Industrial Ethernet (EF003020)
Valore caratteristica0
Nome caratteristicanumero di interfacce PROFINET (EF006932)
Valore caratteristica0
Nome caratteristicanumero di interfacce HW seriali RS232 (EF003021)
Valore caratteristica0
Nome caratteristicanumero di interfacce HW seriali RS422 (EF003022)
Valore caratteristica0
Nome caratteristicanumero di interfacce HW seriali RS485 (EF003023)
Valore caratteristica0
Nome caratteristicanumero di interfacce HW seriali TTY (EF003024)
Valore caratteristica0
Nome caratteristicanumero di interfacce HW USB (EF003025)
Valore caratteristica0
Nome caratteristicanumero di interfacce HW parallele (EF003026)
Valore caratteristica0
Nome caratteristicanumero di interfacce HW wireless (EF006933)
Valore caratteristica0
Nome caratteristicanumero di interfacce HW altre (EF003027)
Valore caratteristica0
Nome caratteristicacon interfaccia ottica (EF003028)
Valore caratteristicaNo
Nome caratteristicalink IO master (EF007298)
Valore caratteristicaNo
Nome caratteristicacapacità di ridondanza (EF003156)
Valore caratteristicaNo
Nome caratteristicaapparecchio base (EF007279)
Valore caratteristicaNo
Nome caratteristicaestensibile (EF000119)
Valore caratteristicaNo
Nome caratteristicaapparecchio per ampliamento (EF007163)
Valore caratteristicaNo
Nome caratteristicacon temporizzatore (EF000256)
Valore caratteristicaNo
Nome caratteristicamontaggio su guida portante possibile (EF003972)
Valore caratteristicaSì
Nome caratteristicamontaggio a parete/diretto possibile (EF007020)
Valore caratteristicaNo
Nome caratteristicamontaggio frontale possibile (EF007016)
Valore caratteristicaNo
Nome caratteristicamontaggio su rack possibile (EF007018)
Valore caratteristicaNo
Nome caratteristicaadatto per funzioni di sicurezza (EF001597)
Valore caratteristicaNo
Nome caratteristicaSIL secondo IEC 61508 (EF009889)
Valore caratteristicasenza
Nome caratteristicalivello di performance secondo EN ISO 13849-1 (EF007399)
Valore caratteristicasenza
Nome caratteristicarisorsa corrispondente (Ex ia) (EF004141)
Valore caratteristicaNo
Nome caratteristicarisorsa corrispondente (Ex ib) (EF004142)
Valore caratteristicaNo
Nome caratteristicacategoria di protezione antideflagrante per gas (EF003997)
Valore caratteristicasenza
Nome caratteristicacategoria di protezione antideflagrante per polvere (EF003998)
Valore caratteristicasenza
Nome caratteristicalarghezza (EF000008)
Valore caratteristica40 mm
Nome caratteristicaaltezza (EF000040)
Valore caratteristica103.5 mm
Nome caratteristicaprofondità (EF000049)
Valore caratteristica43 mm
