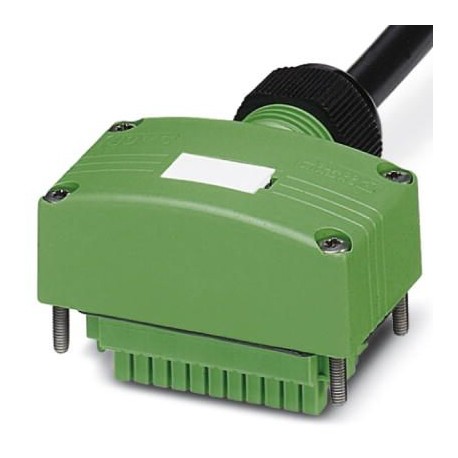

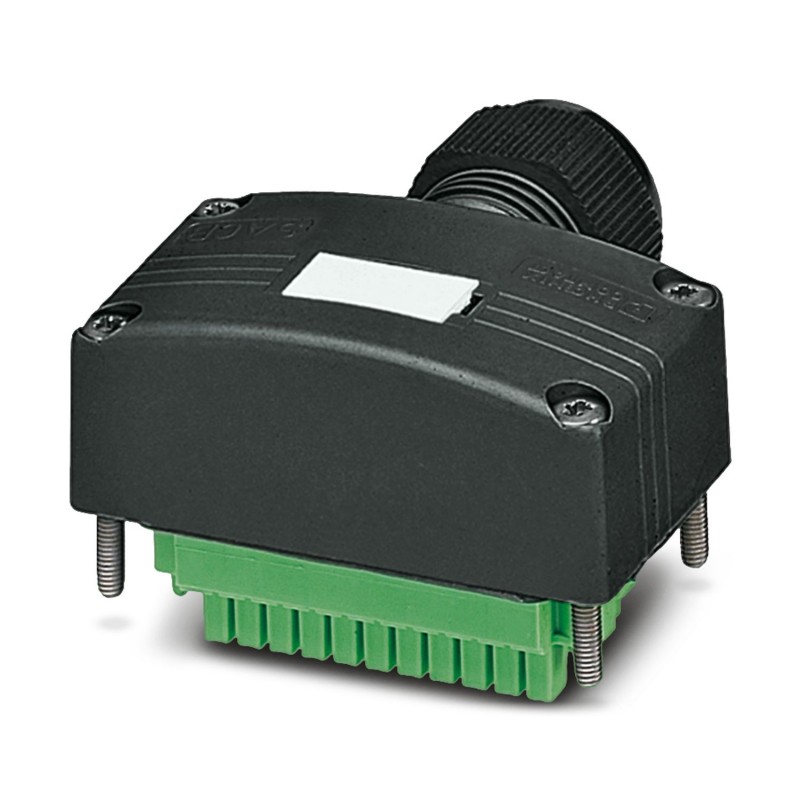

SACB-C-H180-8/ 8-10,0PUR SCO 1516580 PHOENIX CONTACT Cappuccio di collegamento
SACB-C-H180-8/ 8-10,0PUR SCO
1516580
PHOENIX_CONTACT
Cappuccio di collegamento
Coperchio di collegamento, applicazione: scatola sensore/attuatore, tipo di collegamento: SPEEDCON M12 Connettore femmina in metallo, numero di stazioni a innesto: 8, occupazione di stazioni a innesto: singola, indicazione di stato: No; Collegamento del cavo principale: Collegamento a vite a innesto a 180°, PUR/PVC, lunghezza del cavo: 10 m, schermatura: no
Custodia mobile, applicazione: Box sensore/attuatore, tipo di connessione: Connettore femmina M12-SPEEDCON Metallo, numero degli slot: 8, occupazione slot: singolo, segnalazione di stato: No; connessione linea principale: Morsetto a vite estraibile 180°, PUR/PVC, lunghezza cavo: 10 m, schermatura: no
sensori > distributore sensore/attuatore passivo
Cavi, connettori e scatole QUICKON
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲| Nota per il montaggio | IMPORTANTE:Per la posa dei cavi, fare attenzione ai raggi di curvatura ammessi, perché le forze di flessione eccessive danneggiano il grado di protezione. Scaricare il connettore da carichi meccanici, ad es. con fascette per cavi. |
| Tipo di prodotto | Custodia mobile |
| Applicazione | Box sensore/attuatore |
| Numero degli slot | 8 |
| LED | no |
| Tensione nominale UN | 120 V AC |
| 120 V DC | |
| Corrente di dimensionamento totale | 10 A |
| Amperaggio per conduttore max. | 2 A |
| Carico di corrente per punto di connessione | 4 A |
| Connessione conduttori | |
| Tipo di attacco sensore-attuatore | Connettore femmina M12-SPEEDCON |
| Collegamento | Morsetto a vite estraibile |
| Coppia di serraggio viti coperchio | 0,35 Nm |
| Piedinatura | |
| Slot/polo = colore conduttore o connessione | 1 / 4 (A) = WH |
| 2 / 4 (A) = GN | |
| 3 / 4 (A) = YE | |
| 4 / 4 (A) = GY | |
| 5 / 4 (A) = PK | |
| 6 / 4 (A) = RD | |
| 7 / 4 (A) = BK | |
| 8 / 4 (A) = VT | |
| 1-8 / 1 (+ 120 V) = BN | |
| 1-8 / 3 (0 V) = BU | |
| 1-8 / 5 (PE) = GNYE | |
| Indicazione di stato disponibile | No |
| Larghezza | 58 mm |
| Altezza | 21 mm |
| Lunghezza | 34 mm |
| Materiale Custodia | PBT |
| Materiale contatti lato cavo di uscita | lega Cu |
| Materiale inserti portacontatti lato cavo di uscita | PA |
| Materiale superficie contatti lato cavo di uscita | dorato |
| Lunghezza cavo | 10 m |
| PUR/PVC nero [PUR] | |
| Disegno quotato |  |
| Peso della linea | 107,4 kg/km |
| UL AWM Style | 20549 (80 °C / 300 V) |
| Numero di poli | 11 |
| Schermato | no |
| Tipo di cavo | PUR/PVC nero [PUR] |
| Struttura conduttore segnale linea | 19x 0,15 mm |
| Linea segnale AWG | 22 |
| Sezione del conduttore | 8x 0,34 mm² (Linea del segnale) |
| 3x 0,75 mm² (Linea di alimentazione) | |
| Diametro filo con guaina isolante | 1,3 mm ±0,1 mm (Linea del segnale) |
| 1,8 mm ±0,1 mm (Linea di alimentazione) | |
| Diametro esterno conduttore | 8,50 mm ±0,2 mm |
| Guaina esterna, materiale | PUR |
| Guaina esterna, colore | nero RAL 9005 |
| Materiale conduttore | Filo Cu nudo |
| Materiale, isolamento fili | PVC |
| Conduttore singolo, colore | marrone, blu, verde/giallo, bianco, verde, giallo, grigio, rosa, rosso, nero, viola |
| Spessore parete rivestimento interno | ≥ 0,15 mm |
| Guaina esterna spessore parete | ≥ 0,38 mm |
| Cordatura intera | Fili in posizioni twistati |
| Resistenza del conduttore max. | ≤ 53 Ω/km (Linea del segnale) |
| ≤ 26 Ω/km (Linea di alimentazione) | |
| Resistenza di isolamento | ≥ 5 MΩ*km |
| Tensione nominale cavi | 300 V AC |
| Tensione di prova filo/filo | 2000 V (50 Hz, 5 min.) |
| Raggio di piegatura minima, fisso | 7,5 x D |
| Raggio di piegatura minima, flessibile | 10 x D |
| Raggio di piegatura minimo, fisso | 64 mm |
| Raggio di piegatura minimo, mobile | 85 mm |
| Capacità di carico dinamica (flessione) | Cicli di piegatura, massimo: 1500000, Raggio di piegatura: 10 x D, Corsa di posizionamento: 2 m, Velocità di posizionamento: 2 m/s |
| Resistenza alla fiamma | DIN EN 50265 |
| Resistenza all'olio | ai sensi della normativa VDE 0472 Parte 803 |
| Altra resistenza | Ottima resistenza contro acidi, liscivie e solventi |
| Caratteristiche particolari | privo di silicone |
| Temperatura ambiente (esercizio) | -40 °C ... 90 °C (cavi, posa fissa) |
| -5 °C ... 80 °C (Cavi, posa mobile) | |
| Condizioni ambientali | |
| Grado di protezione | IP65 |
| IP67 | |
| IP69K | |
| Temperatura ambiente (esercizio) | -30 °C ... 80 °C |
| Caratteristica | Valore |
|---|---|
| lunghezza del cavo preconfezionato (EF007300) | 10 m |
| lunghezza del cavo configurabile (EF007301) | No |
| numero di slot per sensori/attuatori (EF006939) | 8 |
| numero di canali per slot (EF006885) | 1 |
| tipo di uscite per i cavi dei sensori/attuatori (EF006972) | M12 |
| numero di poli degli slot per sensori/attuatori (EF007402) | 0 |
| tensione nominale (EF000228) | 120 V |
| tensione d'esercizio (EF003983) | 120 V |
| max. capacità di corrente per ogni base di collegamento (EF004038) | 2 A |
| max. corrente totale (EF004039) | 10 A |
| materiale del rivestimento di contatto (EF004020) | altro |
| materiale del corpo isolante (EF007543) | altro |
| con indicatore a LED (EF005950) | No |
| con separazione del potenziale (EF003272) | No |
| collegamento per sensori NPN (EF006817) | No |
| idoneità alla posa dinamica in catena della versione a cavo fisso (EF007461) | Sì |
| colore della scatola (EF000136) | nero |
| temperatura d'esercizio (EF002393) | -30 °C |
| grado di protezione (IP) (EF005474) | IP65 |
| categoria di protezione antideflagrante per gas (EF003997) | altro |
| categoria di protezione antideflagrante per polvere (EF003998) | altro |
| larghezza (EF000008) | 58 mm |
| altezza (EF000040) | 21 mm |
| profondità (EF000049) | 34 mm |
