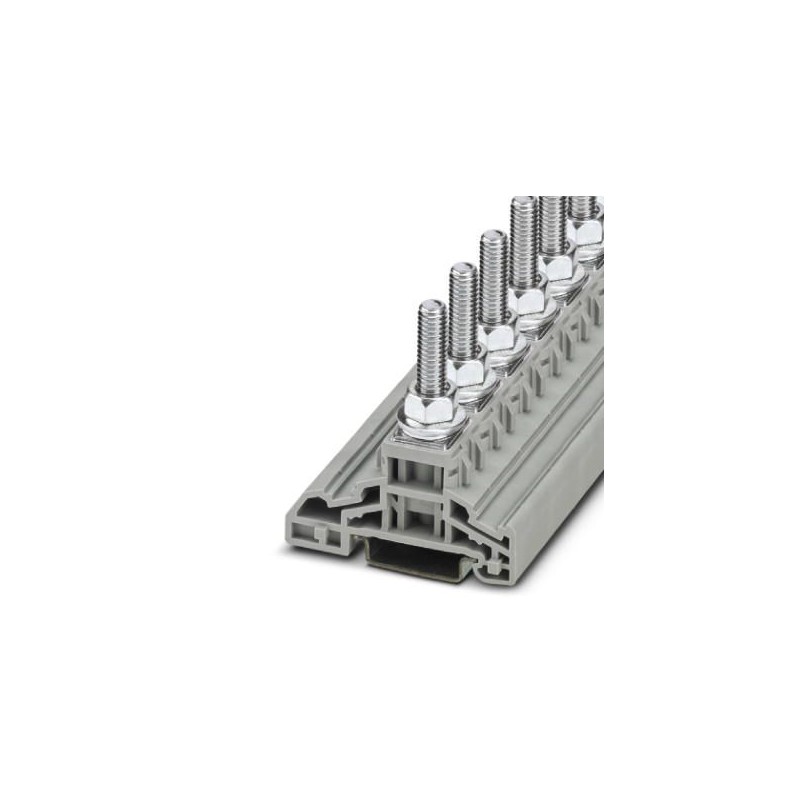

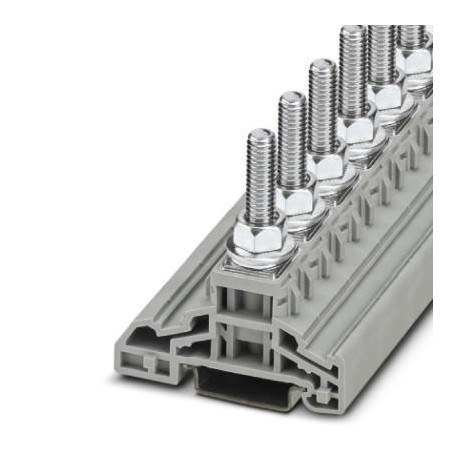

HV M8/1 3049301 PHOENIX CONTACT Morsetti di potenza
HV M8/1
3049301
PHOENIX_CONTACT
Morsetti di potenza
Giuntatrice per connettori, tensione nominale: 1000 V, corrente nominale: 150 A, numero di collegamenti: 1, tipo di collegamento: Collegamento a perno, Dimensioni della sezione: 50 mm², classe di montaggio: NS 35/7,5, NS 35/15, colore: grigio
morsetti di giunzione > Staffa terminale per canalina
Connettività armadi industriali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 3049301 |
|---|---|
| Pezzi/conf. | 25 PZ |
| Sales key | BE4211 - |
| Quantità di ordinazione minima | 25 PZ |
| Pagina catalogo | Pagina 553 (C_1_2017) |
| GTIN | 4046356184052 |
| Peso per pezzo (confezione esclusa) | 50,084 g |
| Numero tariffa doganale | 85369010 |
| Paese di origine | DE (Germania) |
Generalità
| Numero di piani | 1 |
|---|---|
| Numero collegamenti | 1 |
| Sezione nominale | 50 mm² |
| Colore | grigio |
| Materiale isolante | PA |
| Classe di combustibilità a norma UL 94 | V0 |
| Tensione impulsiva di dimensionamento | 8 kV |
| Grado d'inquinamento | 3 |
| Categoria di sovratensione | III |
| Gruppo materiale isolante | I |
| Potenza dissipata massima in condizioni nominali | 4,73 W |
| Attacco a norma | IEC 60947-7-1 |
| Corrente nominale IN | 150 A |
| Corrente di carico massima | 150 A |
| Tensione nominale UN | 1000 V |
| Parete laterale aperta | No |
| Indice di temperatura relativo materiale isolante (Elec., UL 746 B) | 130 °C |
| Indice di temperatura materiale isolante (DIN EN 60216-1 (VDE 0304-21)) | 125 °C |
| Inserto materiale isolante statico a freddo | -60 °C |
| Reazione al fuoco per veicoli su rotaia (DIN 5510-2) | Controllo superato |
| Metodo di prova con una fiamma di prova (DIN EN 60695-11-10) | V0 |
| Indice dell'ossigeno (DIN EN ISO 4589-2) | >32 % |
| NF F16-101, NF F10-102 Classe I | 2 |
| NF F16-101, NF F10-102 Classe F | 2 |
| Infiammabilità della superficie NFPA 130 (ASTM E 162) | superata |
| Densità ottica specifica dei fumi NFPA 130 (ASTM E 662) | superata |
| Tossicità dei fumi NFPA 130 (SMP 800C) | superata |
| Sviluppo di calore cono calorimetrico NFPA 130 (ASTM E 1354) | 27,5 MJ/kg |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Dimensioni
| Lunghezza | 67 mm |
|---|---|
| Larghezza | 21 mm |
| Altezza | 63,5 mm |
| Altezza NS 35/7,5 | 66 mm |
| Altezza NS 35/15 | 73,5 mm |
| Lunghezza perno | 30,5 mm |
Dati di collegamento
| Collegamento | Bullone |
|---|---|
| Sezione conduttore rigido min. | 1,5 mm² |
| Sezione conduttore rigido max. | 50 mm² |
| Sezione conduttore flessibile min. | 2,5 mm² |
| Sezione conduttore flessibile max. | 50 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica min. | 2,5 mm² |
| Sezione conduttore flessibile con capocorda con collare in plastica max. | 50 mm² |
| Attacco capocorda a norma | DIN 46234 |
| Sezione connessione capocorda min | 2,5 mm² |
| Sezione connessione capocorda max | 50 mm² |
| Lunghezza perno | 30,5 mm |
| Diametro bullone | 8 mm |
| Coppia min. | 6 Nm |
| Coppia max. | 12 Nm |
| Attacco capocorda a norma | DIN 46235 |
| Sezione connessione capocorda min | 6 mm² |
| Sezione connessione capocorda max | 35 mm² |
| Lunghezza perno | 30,5 mm |
| Diametro bullone | 8 mm |
| Coppia min. | 6 Nm |
| Coppia max. | 12 Nm |
| Attacco capocorda a norma | DIN 46237 |
| Sezione connessione capocorda min | 6 mm² |
| Sezione connessione capocorda max | 10 mm² |
| Lunghezza perno | 30,5 mm |
| Diametro bullone | 8 mm |
| Coppia min. | 6 Nm |
| Coppia max. | 12 Nm |
| Filettatura | M8 |
| Coppia min. | 6 Nm |
| Coppia max. | 12 Nm |
Normative e prescrizioni
| Attacco a norma | CSA |
|---|---|
| IEC 60947-7-1 | |
| Classe di combustibilità a norma UL 94 | V0 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R26 | HL 1 - HL 3 |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027141120eCl@ss 4.127141120eCl@ss 5.027141120eCl@ss 5.127141100eCl@ss 6.027141100eCl@ss 7.027141120eCl@ss 8.027141120eCl@ss 9.027141120
| Caratteristica | Valore |
|---|---|
| corrente nominale In (EF008250) | 150 A |
| tensione nominale (EF000228) | 1000 V |
| tipo di collegamento elettrico 1 (EF002526) | raccordo a bullone |
| tipo di collegamento elettrico 2 (EF002527) | raccordo a bullone |
| numero di punti di fissaggio per ogni piano (EF002660) | 1 |
| adatto per materiale conduttore (EF012572) | alluminio/rame |
| modo di montaggio (EF000003) | guida DIN 35 mm |
| materiale del corpo isolante (EF007543) | altro |
| temperatura d'esercizio (EF002393) | -60 °C |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| larghezza (EF000008) | 21 mm |
| altezza (EF000040) | 64 mm |
| profondità (EF000049) | 63.5 mm |
| piastra di chiusura necessaria (EF002525) | No |
| colore (EF000007) | grigio |
| piani interni esclusi con ponte (EF002661) | Sì |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX MORSETTI COMPONIBILI IT.pdf | 78 Mbytes |
|
| PHOENIX CONTACT-3049301-HV M8/1 | 103 Kbytes |
|
