PHOENIX_CONTACTConnettività armadi industrialiHV M6/1 3049204 PHOENIX CONTACT High Current Connectors

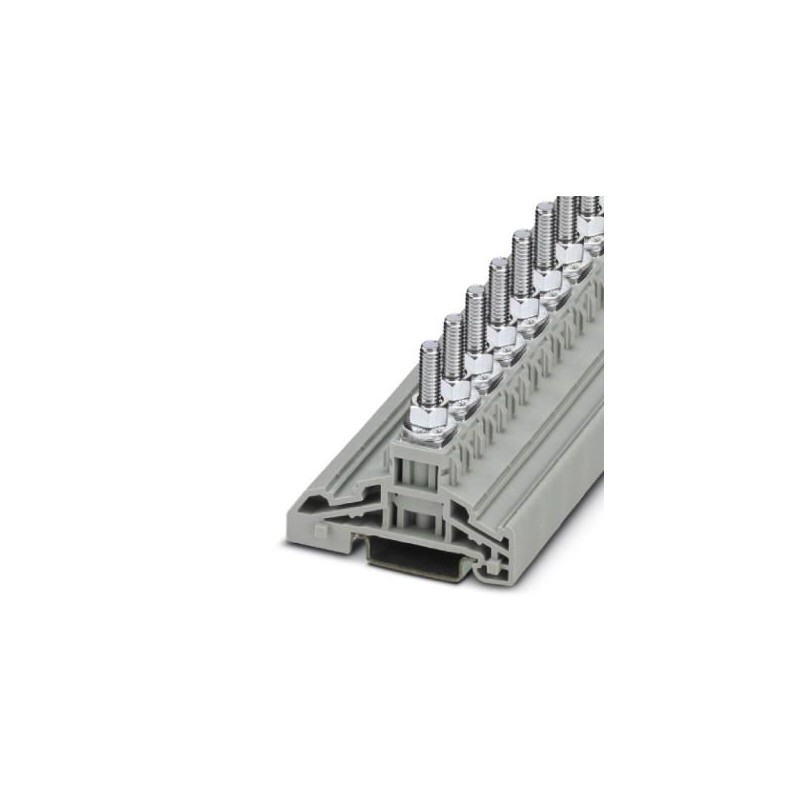

PHOENIX_CONTACT HV M6/1 3049204 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

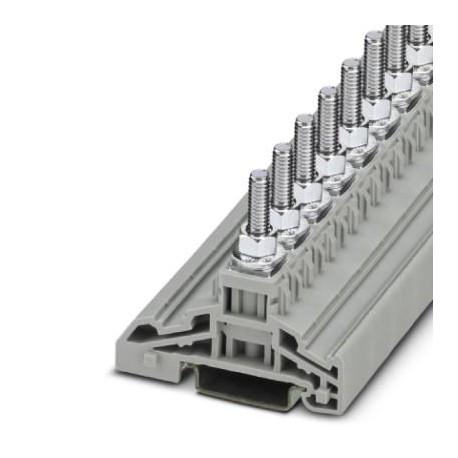

HV M6/1 3049204 PHOENIX CONTACT High Current Connectors

Riferimento: HV M6/1

Codice: 3049204

Produttore: PHOENIX_CONTACT

Descrizione:

High Current Connectors
Giuntatrice per connettori, tensione nominale: 1000 V, corrente nominale: 125 A, numero di collegamenti: 1, tipo di collegamento: Collegamento a perno, Dimensioni sezione: 35 mm², classe di montaggio: NS 35/7,5, NS 35/15, colore: grigio

Categorie:

  • morsetti di giunzione > Staffa terminale per canalina
  • PHOENIX_CONTACT > Connettività armadi industriali

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo totale: 341,48 €

Prezzo unitario: 13,6593 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 2-3 settimane.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

Dati commerciali

Codice per l'ordinazione3049204
Pezzi/conf.25 PZ
Sales keyBE4211 -
Quantità di ordinazione minima25 PZ
Pagina catalogoPagina 552 (C_1_2017)
GTIN4046356184038
Peso per pezzo (confezione esclusa)20,976 g
Numero tariffa doganale85369010
Paese di origineDE (Germania)

Generalità

Numero di piani1
Numero collegamenti1
Sezione nominale35 mm²
Coloregrigio
Materiale isolantePA
Classe di combustibilità a norma UL 94V0
Tensione impulsiva di dimensionamento8 kV
Grado d'inquinamento3
Categoria di sovratensioneIII
Gruppo materiale isolanteI
Potenza dissipata massima in condizioni nominali4,06 W
Attacco a normaIEC 60947-7-1
Corrente nominale IN125 A
Corrente di carico massima125 A
Tensione nominale UN1000 V
Parete laterale apertaNo
Indice di temperatura relativo materiale isolante (Elec., UL 746 B)130 °C
Indice di temperatura materiale isolante (DIN EN 60216-1 (VDE 0304-21))125 °C
Inserto materiale isolante statico a freddo-60 °C
Reazione al fuoco per veicoli su rotaia (DIN 5510-2)Controllo superato
Metodo di prova con una fiamma di prova (DIN EN 60695-11-10)V0
Indice dell'ossigeno (DIN EN ISO 4589-2)>32 %
NF F16-101, NF F10-102 Classe I2
NF F16-101, NF F10-102 Classe F2
Infiammabilità della superficie NFPA 130 (ASTM E 162)superata
Densità ottica specifica dei fumi NFPA 130 (ASTM E 662)superata
Tossicità dei fumi NFPA 130 (SMP 800C)superata
Sviluppo di calore cono calorimetrico NFPA 130 (ASTM E 1354)27,5 MJ/kg
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22HL 1 - HL 3
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23HL 1 - HL 3
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24HL 1 - HL 3
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R26HL 1 - HL 3

Dimensioni

Lunghezza67 mm
Larghezza16 mm
Altezza55 mm
Altezza NS 35/7,558 mm
Altezza NS 35/1565,5 mm
Lunghezza perno22,5 mm

Dati di collegamento

CollegamentoBullone
Sezione conduttore rigido min.1,5 mm²
Sezione conduttore rigido max.35 mm²
Sezione conduttore flessibile min.2,5 mm²
Sezione conduttore flessibile max.35 mm²
Sezione conduttore flessibile con capocorda con collare in plastica min.2,5 mm²
Sezione conduttore flessibile con capocorda con collare in plastica max.35 mm²
Attacco capocorda a normaDIN 46234
Sezione connessione capocorda min2,5 mm²
Sezione connessione capocorda max35 mm²
Lunghezza perno22,5 mm
Diametro bullone6 mm
Coppia min.3 Nm
Coppia max.6 Nm
Attacco capocorda a normaDIN 46235
Sezione connessione capocorda min6 mm²
Sezione connessione capocorda max35 mm²
Lunghezza perno22,5 mm
Diametro bullone6 mm
Coppia min.3 Nm
Coppia max.6 Nm
Attacco capocorda a normaDIN 46237
Sezione connessione capocorda min2,5 mm²
Sezione connessione capocorda max6 mm²
Lunghezza perno22,5 mm
Diametro bullone6 mm
Coppia min.3 Nm
Coppia max.6 Nm
FilettaturaM6
Coppia min.3 Nm
Coppia max.6 Nm

Normative e prescrizioni

Attacco a normaCSA
IEC 60947-7-1
Classe di combustibilità a norma UL 94V0
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22HL 1 - HL 3
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23HL 1 - HL 3
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24HL 1 - HL 3
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R26HL 1 - HL 3

Environmental Product Compliance

China RoHSPeriodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni
Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods"

Classifiche

ETIM for 3049204 Morsetti di giunzione (EC000897)

Nome caratteristicacorrente nominale In (EF008250)
Valore caratteristica125 A
Nome caratteristicatensione nominale (EF000228)
Valore caratteristica1000 V
Nome caratteristicatipo di collegamento elettrico 1 (EF002526)
Valore caratteristicaraccordo a bullone
Nome caratteristicatipo di collegamento elettrico 2 (EF002527)
Valore caratteristicaraccordo a bullone
Nome caratteristicanumero di punti di fissaggio per ogni piano (EF002660)
Valore caratteristica1
Nome caratteristicaadatto per materiale conduttore (EF012572)
Valore caratteristicaalluminio/rame
Nome caratteristicamodo di montaggio (EF000003)
Valore caratteristicaguida DIN 35 mm
Nome caratteristicamateriale del corpo isolante (EF007543)
Valore caratteristicaaltro
Nome caratteristicatemperatura d'esercizio (EF002393)
Valore caratteristica-60 °C
Nome caratteristicaclasse di infiammabilità del materiale isolante secondo UL94 (EF002521)
Valore caratteristicaV0
Nome caratteristicalarghezza (EF000008)
Valore caratteristica16 mm
Nome caratteristicaaltezza (EF000040)
Valore caratteristica64 mm
Nome caratteristicaprofondità (EF000049)
Valore caratteristica56.1 mm
Nome caratteristicapiastra di chiusura necessaria (EF002525)
Valore caratteristicaNo
Nome caratteristicacolore (EF000007)
Valore caratteristicagrigio
Nome caratteristicapiani interni esclusi con ponte (EF002661)
Valore caratteristicaSì
