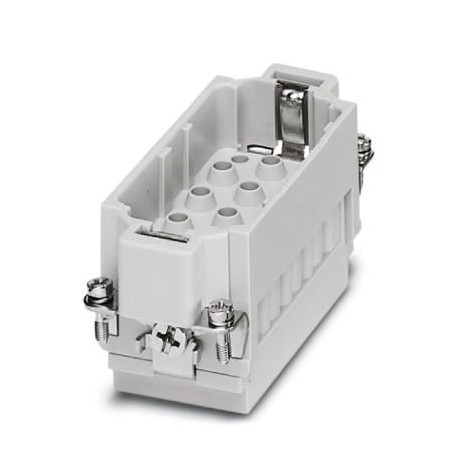

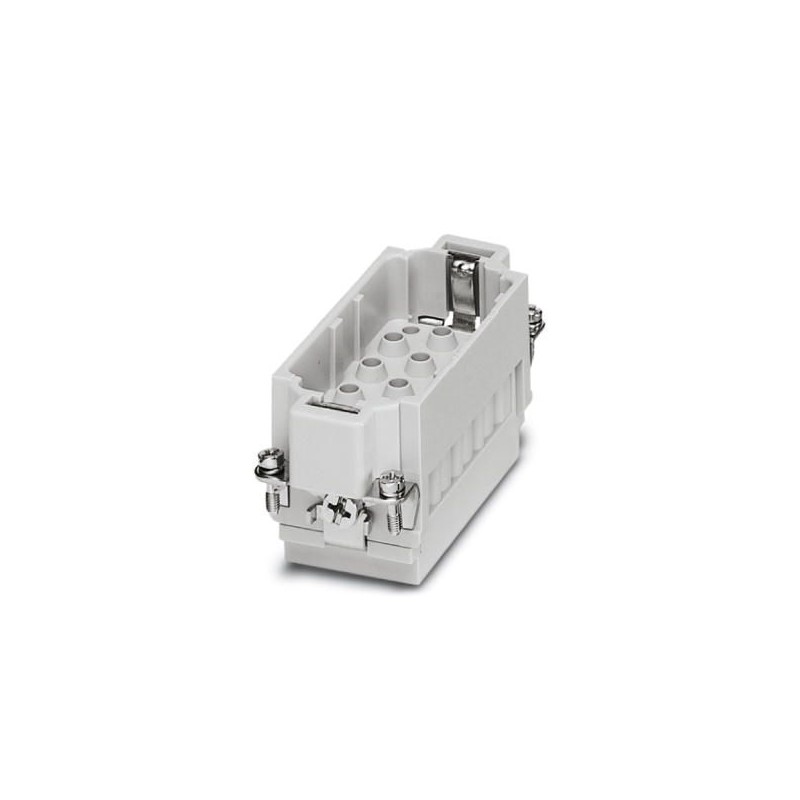

HC-K12/ 2-ESTC 1636334 PHOENIX CONTACT Inserto contatti
HC-K12/ 2-ESTC
1636334
PHOENIX_CONTACT
Inserto contatti
connettori ad innesto > contatto per connettori rettangolari
Connettori industriali
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1636334 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | BF7ABA - |
| Pagina catalogo | Pagina 559 (C_2_2017) |
| GTIN | 4046356011471 |
| Peso per pezzo (confezione esclusa) | 74,000 g |
| Numero tariffa doganale | 85366990 |
| Paese di origine | RO (Romania) |
Generalità
| Nota | Per custodia HEAVYCON-ADVANCE e custodia HEAVYCON serie B16/B32, contatti di potenza: CK 4,0-ED, contatti di comando: CK 1,6-ED (contatti a crimpare non in dotazione) |
|---|---|
| Tecnica di connessione | Attacco a crimpare (Contatti di potenza) |
| Attacco a crimpare (Contatti di comando) | |
| Grado d'inquinamento | 3 |
| Categoria di sovratensione | III |
| N. poli | 12+2+PE |
| Numero contatti di potenza | 12 |
| Numero contatti di comando | 2 |
| Cicli di manovra | ≥ 500 |
| Dimensioni | B16 |
| Numerazione contatto | 1 - 12 |
| Sezione di collegamento | 1,5 mm² ... 6 mm² (Contatti di potenza) |
| 0,14 mm² ... 2,5 mm² (Contatti di comando) | |
| Sezione di collegamento AWG | 16 ... 10 (Contatti di potenza) |
| 26 ... 14 (Contatti di comando) | |
| Lunghezza di spelatura nei singoli conduttori | 9 mm (Contatti di potenza con una sezione di 1,5 mm² ... 2,5 mm²) |
| 8 mm (Contatti di comando con una sezione di 0,14 mm² ... 1,5mm²) | |
| 9,5 mm (contatti di potenza con una sezione di 4 mm² ... 6 mm²) | |
| 6 mm (Contatti di comando, con una sezione di 2,5 mm²) | |
| Indicazione per il montaggio | L'uso prevede l'installazione in una custodia con grado di protezione IP54 o superiore |
Dati materiale
| Materiale contatto | Lega Cu |
|---|---|
| Materiale superficie di contatto, contatto di potenza | Ag |
| Materiale superficie di contatto, contatto di comando | Ag (in alternativa Au) |
| Materiale inserto portacontatti | PC |
Dati elettrici
| Tensione di dimensionamento (III/3) | 690 V (Contatti di potenza) |
|---|---|
| 250 V (Contatti di comando) | |
| Tensione impulsiva di dimensionamento | 8 kV (Contatti di potenza) |
| 4 kV (Contatti di comando) | |
| Corrente di dimensionamento | 40 A (Contatti di potenza) |
| 10 A (Contatti di comando) |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027140816eCl@ss 4.127140816eCl@ss 5.027143424eCl@ss 5.127261200eCl@ss 6.027261200eCl@ss 7.027440205eCl@ss 8.027440205eCl@ss 9.027440205
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1636334-HC-K12/ 2-ESTC | 131 Kbytes |
|
