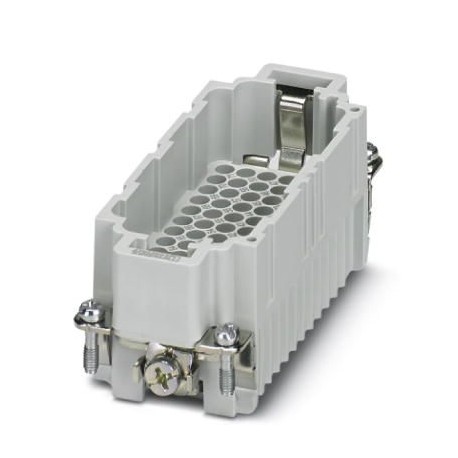

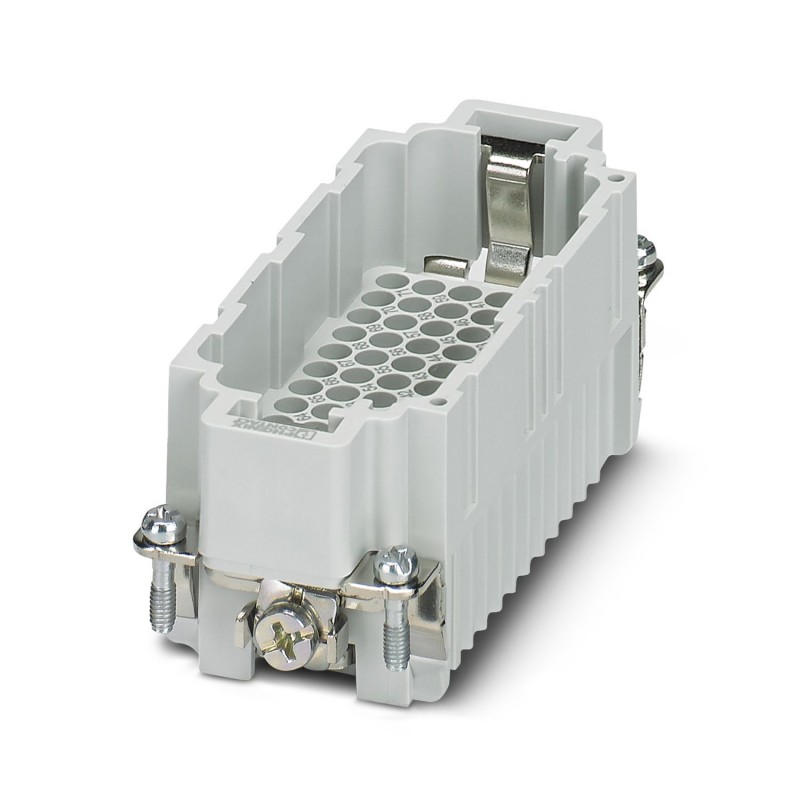

HC-DD72-I-CT-M 1584075 PHOENIX CONTACT Inserto contatti
HC-DD72-I-CT-M
1584075
PHOENIX_CONTACT
Inserto contatti
Inserto contatti, numero di poli: 72+PE, grandezza: B16, numero di collegamenti per polo: 1, Maschio, Collegamento a crimpare, 250 V, 10 A, 0,14 mm² ... 2,5 mm², applicazione: Segnale
Inserto contatti, numero poli: 72+PE, dimensioni: B16, numero di connessioni per polo: 1, Spina, Connessione a crimpare, 250 V, 10 A, 0,14 mm2 ... 2,5 mm2, applicazione: Segnale
connettori ad innesto > contatto per connettori rettangolari
Connettori industriali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲| Note generali | Per HEAVYCON-ADVANCE e custodia HEAVYCON della serie B16, contatti a crimpare: CK 1,6-ED... (non in dotazione) |
| Note generali | I connettori possono essere estratti solo in assenza di carico/tensione. |
| Note generali | È obbligatorio l’uso di connettori di guida maschio (HC-CST) e femmina (HC-CBU) al fine di evitare che i contatti, venendo innestati in posizione inclinata, non urtino l’uno contro l’altro. |
| Nota per il montaggio | L'uso prevede l'installazione in una custodia con grado di protezione IP54 o superiore |
| Tipo di prodotto | Inserto portacontatti a polo fisso |
| Serie | HC-DD |
| Applicazione | Segnale |
| Tipo | B16 |
| B32 | |
| Numero di poli | 72 |
| Piano d'inserimento | 72+PE |
| Numerazione contatto | 1 - 72 |
| Numero di connessioni per polo | 1 |
| Tipo contatto | tornito |
| in rotolo | |
| Stato di manutenzione dei dati | |
| Revisione articolo | 12 |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | III |
| Grado d'inquinamento | 3 |
| Disegno quotato |  |
| Larghezza | 34 mm |
| Altezza | 32,5 mm |
| Lunghezza | 84 mm |
| Distanza fori orizzontale | 77,5 mm |
| Distanza fori verticale | 27 mm |
| Caratteristiche meccaniche | |
| Altezza custodia minima | 72 mm |
| Diametro contatto | 1,6 mm |
| Tecnologia di connessione | |
| Tecnica di connessione | Connessione a crimpare |
| Numero di connessioni per polo | 1 |
| Attacco a norma | IEC / EN |
| Connessione conduttori | |
| Sezione di collegamento | 0,14 mm² ... 2,5 mm² |
| Sezione di collegamento AWG | 26 ... 14 |
| Coppia di serraggio | 0,8 Nm ... 1,2 Nm (Connessione PE) |
| 0,5 Nm ... 0,8 Nm (Viti di fissaggio per il montaggio nella custodia HEAVYCON) | |
| Lunghezza di spelatura nei singoli conduttori | 8 mm (0,14 mm² ... 1,5 mm²) |
| 6 mm (2,5 mm²) | |
| Tensione di dimensionamento (III/3) | 250 V |
| Tensione impulsiva di dimensionamento | 4 kV |
| Corrente nominale | 10 A |
| SCCR | 5 kA (UL 2237) |
| Dati meccanici | |
| Cicli di manovra | ≥ 500 |
| Classe di combustibilità a norma UL 94 | V0 |
| Materiale contatto | Lega di rame |
| Materiale superficie contatti | Ag (in alternativa Au) |
| Materiale inserto portacontatti | PC |
| Norme / Disposizioni | PC: Protezione antincendio nei veicoli su rotaia - set di requisiti R22, R23 e R24 a norma DIN EN 45545-2 (Livello di pericolo HL1 - HL3) |
| Condizioni ambientali | |
| Temperatura ambiente (esercizio) | -40 °C ... 125 °C (incluso il surriscaldamento) |
| Norme costruttive e di verifica | DIN VDE 0627/86 |
| DIN VDE 0110/02.79 | |
| DIN VDE 0110-1/04.97 | |
| IEC 60664-1, DIN IEC 60512 | |
| IEC 60352 | |
| Verifiche | DIN VDE 0627/86 |
| DIN VDE 0110/02.79 | |
| DIN VDE 0110-1/04.97 | |
| IEC 60664-1, DIN IEC 60512 | |
| IEC 60352 | |
| Controllo | |
| Norme/disposizioni | PC: Protezione antincendio nei veicoli su rotaia - set di requisiti R22, R23 e R24 a norma DIN EN 45545-2 (Livello di pericolo HL1 - HL3) |
| Caratteristica | Valore |
|---|---|
| numero di contatti di potenza (EF012216) | 72 |
| numero di contatti di controllo (EF012217) | 0 |
| inserto di contatti senza contatti (EF007324) | Sì |
| tipo di contatto (EF001587) | perno |
| numero di poli (EF001391) | 72 |
| diametro del contatto maschio (EF007320) | 1.6 mm |
| materiale dell'inserto del connettore (EF007545) | materiale termoplastico |
| corrente nominale In (EF008250) | 10 A |
| temperatura ambiente (EF002386) | 125 °C |
| temperatura d'esercizio (EF002393) | -40 °C |
| tensione nominale (EF000228) | 250 V |
| tensione impulsiva nominale (EF002993) | 4 kV |
| categoria di sovratensione (EF006785) | III |
| grado di inquinamento (EF006786) | 3 |
| tipo di collegamento elettrico (EF003961) | raccordo crimpato |
| con griglia di protezione (EF000550) | No |
| sezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341) | 0.14 mm² |
| sezione conduttore collegabile multifilare (EF007343) | 0.14 mm² |
| materiale del rivestimento di contatto (EF004020) | altro |
| materiale dell'inserto del contatto (EF008521) | materiale termoplastico |
| materiale del contatto (EF007544) | altre leghe di rame |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| con conduttore di protezione (EF007468) | Sì |
| numero min. di cicli di innesto (EF012212) | 500 |
| larghezza (EF000008) | 34 mm |
| altezza (EF000040) | 32.5 mm |
| profondità (EF000049) | 84 mm |
