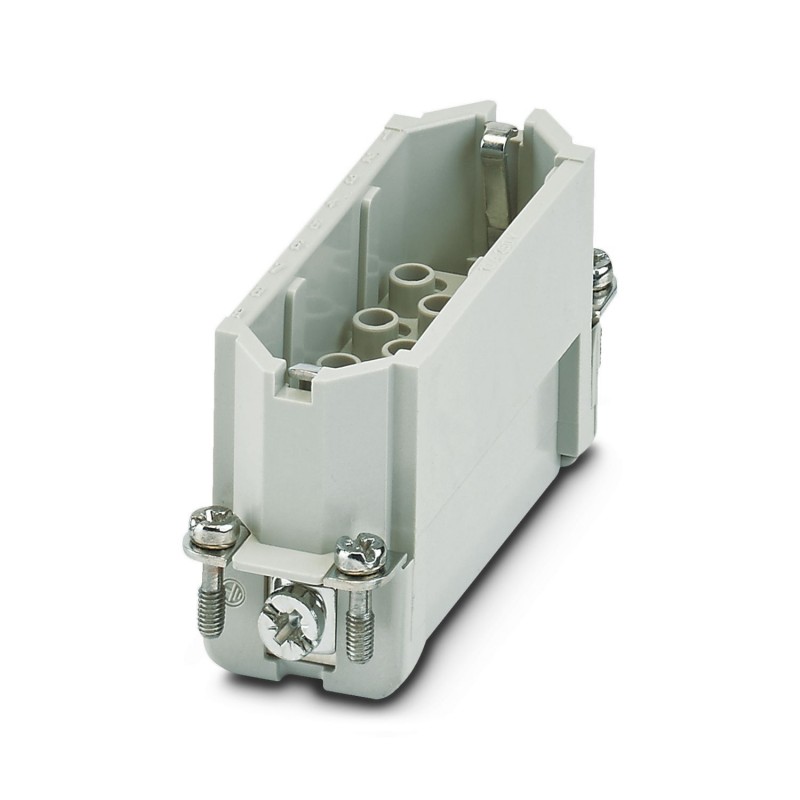

HC-D 25-ESTC-R 1679472 PHOENIX CONTACT Inserto contatti
HC-D 25-ESTC-R
1679472
PHOENIX_CONTACT
Inserto contatti
Inserto portacontatti maschio HEAVYCON, serie D25, 25 poli, attacco a crimpare, contatti stampati
connettori ad innesto > contatto per connettori rettangolari
Connettori industriali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲| Note generali | per custodie HC-D25, contatti a crimpare CK1,6-ER (contatti a crimpare non inclusi nella fornitura) |
| Nota per il montaggio | L'uso prevede l'installazione in una custodia con grado di protezione IP54 o superiore |
| I connettori possono essere estratti solo in assenza di carico/tensione. |
| Tipo di prodotto | Inserto portacontatti a polo fisso |
| Serie | HC-D |
| Tipo | D25 |
| D50 | |
| Numero di poli | 25 |
| Piano d'inserimento | 25+PE |
| Tipo contatto | in rotolo |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | III |
| Grado d'inquinamento | 3 |
| Disegno quotato |  |
| Larghezza | 22,7 mm |
| Altezza | 34 mm |
| Lunghezza | 73 mm |
| Distanza fori orizzontale | 66 mm |
| Distanza fori verticale | 16 mm |
| Caratteristiche meccaniche | |
| Diametro contatto | 1,6 mm |
| Tecnologia di connessione | |
| Tecnica di connessione | Connessione a crimpare |
| Attacco a norma | IEC / EN |
| Connessione conduttori | |
| Sezione di collegamento | 0,14 mm² ... 1,5 mm² |
| Sezione di collegamento AWG | 26 ... 16 |
| Lunghezza di spelatura nei singoli conduttori | 3 mm +0,5 mm (0,14 mm² ... 0,5 mm²) |
| 3,5 mm +1 mm (0,5 mm² ... 1,5 mm²) | |
| Tensione di dimensionamento (III/3) | 250 V |
| Tensione impulsiva di dimensionamento | 4 kV |
| Corrente nominale | 10 A |
| Tensione di prova | 4 kV AC |
| Dati meccanici | |
| Cicli di manovra | ≥ 500 |
| Classe di combustibilità a norma UL 94 | V0 |
| Materiale contatto | Lega di rame |
| Materiale superficie contatti | Ag (in alternativa Au) |
| Materiale inserto portacontatti | PC |
| Condizioni ambientali | |
| Temperatura ambiente (esercizio) | -40 °C ... 125 °C (incluso il surriscaldamento) |
| Norme costruttive e di verifica | DIN VDE 0627/86 |
| DIN VDE 0110/02.79 | |
| DIN VDE 0110-1/04.97 | |
| IEC 60664-1, DIN IEC 60512 | |
| IEC 60352 | |
| Verifiche | DIN VDE 0627/86 |
| DIN VDE 0110/02.79 | |
| DIN VDE 0110-1/04.97 | |
| IEC 60664-1, DIN IEC 60512 | |
| IEC 60352 |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT .pdf | 58 Mbytes |
|
| PHOENIX CONTACT-1679472-HC-D 25-ESTC-R | 126 Kbytes |
|
