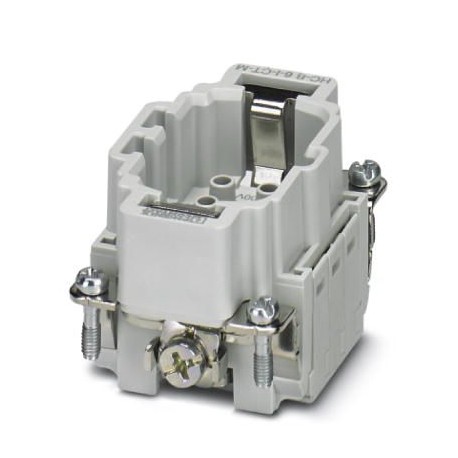

HC-B 6-I-CT-M 1648157 PHOENIX CONTACT Inserto contatti
HC-B 6-I-CT-M
1648157
PHOENIX_CONTACT
Inserto contatti
Inserto contatti, numero di poli: 6+PE, grandezza: B6, numero di collegamenti per polo: 1, Maschio, Collegamento a crimpare, 500 V, 16 A, 0,5 mm² ... 4 millimetri²
Inserimento contatto, numero di posizioni: 6+PE, dimensione: B6, numero di connessioni per posizione: 1, pin, connessione a crimpatura, 500 V, 16 A, 0,5 mm2... 4 mm2
connettori ad innesto > contatto per connettori rettangolari
Connettori industriali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1648157 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | BF7ABC - |
| Pagina catalogo | Pagina 535 (C_2_2017) |
| GTIN | 4046356092272 |
| Peso per pezzo (confezione esclusa) | 39,300 g |
| Numero tariffa doganale | 85366990 |
| Paese di origine | CN (Cina) |
Generalità
| Nota | Per custodia HEAVYCON-ADVANCE e custodia HEAVYCON serie B6, contatti a crimpare CK 2,5-ED (contatti a crimpare non in dotazione). |
|---|---|
| I connettori possono essere estratti solo in assenza di carico/tensione. | |
| Tecnica di connessione | Attacco a crimpare |
| Numero di connessioni per polo | 1 |
| Grado d'inquinamento | 3 |
| Categoria di sovratensione | III |
| N. poli | 6+PE |
| Cicli di manovra | ≥ 500 |
| Dimensioni | B6 |
| Numerazione contatto | 1 - 6 |
| Sezione di collegamento | 0,5 mm² ... 4 mm² |
| Sezione di collegamento AWG | 20 ... 12 |
| Lunghezza di spelatura nei singoli conduttori | 7,5 mm |
| Indicazione per il montaggio | L'uso prevede l'installazione in una custodia con grado di protezione IP54 o superiore |
| Montaggio | Per custodia in esecuzione B6. I connettori possono essere estratti solo in assenza di carico/tensione. Smontaggio dei contatti a crimpare con un cacciavite. L'apertura per il cacciavite si trova accanto all'apertura per l'inserimento dei conduttori. |
Condizioni ambientali
| Grado di protezione (IP) | IP20 |
|---|---|
| Temperatura ambiente (esercizio) | -40 °C ... 125 °C (incluso il surriscaldamento) |
Dati materiale
| Materiale contatto | Lega di rame |
|---|---|
| Materiale superficie contatti | Ag (in alternativa Au) |
| Materiale inserto portacontatti | PA |
| Norme/disposizioni | PA: Protezione antincendio nei veicoli su rotaia - set di requisiti R22 e R23 a norma DIN EN 45545-2 (Livello di pericolo HL1 - HL2) |
| PA: Protezione antincendio nei veicoli su rotaia - set di requisiti R24 a norma DIN EN 45545-2 (Livello di pericolo HL1 - HL3) |
Dati elettrici
| Tensione di dimensionamento (III/3) | 500 V |
|---|---|
| Tensione impulsiva di dimensionamento | 6 kV |
| Corrente di dimensionamento | 16 A |
Normative e prescrizioni
| Attacco a norma | CSA |
|---|---|
| Norme costruttive e di verifica | DIN EN 61984 |
| DIN EN 60664 | |
| IEC 60352 | |
| Classe di combustibilità a norma UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027143424eCl@ss 5.127261200eCl@ss 6.027261200eCl@ss 7.027440205eCl@ss 8.027440205eCl@ss 9.027440205
| Caratteristica | Valore |
|---|---|
| numero di contatti di potenza (EF012216) | 6 |
| numero di contatti di controllo (EF012217) | 0 |
| inserto di contatti senza contatti (EF007324) | Sì |
| tipo di contatto (EF001587) | perno |
| numero di poli (EF001391) | 6 |
| diametro del contatto maschio (EF007320) | 2.5 mm |
| materiale dell'inserto del connettore (EF007545) | materiale termoplastico |
| corrente nominale In (EF008250) | 16 A |
| temperatura ambiente (EF002386) | 125 °C |
| temperatura d'esercizio (EF002393) | -40 °C |
| tensione nominale (EF000228) | 500 V |
| tensione impulsiva nominale (EF002993) | 6 kV |
| categoria di sovratensione (EF006785) | III |
| grado di inquinamento (EF006786) | 3 |
| tipo di collegamento elettrico (EF003961) | raccordo crimpato |
| con griglia di protezione (EF000550) | No |
| sezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341) | 0.5 mm² |
| sezione conduttore collegabile multifilare (EF007343) | 0.5 mm² |
| materiale del rivestimento di contatto (EF004020) | altro |
| materiale dell'inserto del contatto (EF008521) | materiale termoplastico |
| materiale del contatto (EF007544) | altre leghe di rame |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| con conduttore di protezione (EF007468) | Sì |
| numero min. di cicli di innesto (EF012212) | 500 |
| larghezza (EF000008) | 34 mm |
| altezza (EF000040) | 32 mm |
| profondità (EF000049) | 50.5 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT .pdf | 58 Mbytes |
|
| PHOENIX CONTACT-1648157-HC-B 6-I-CT-M | 140 Kbytes |
|
