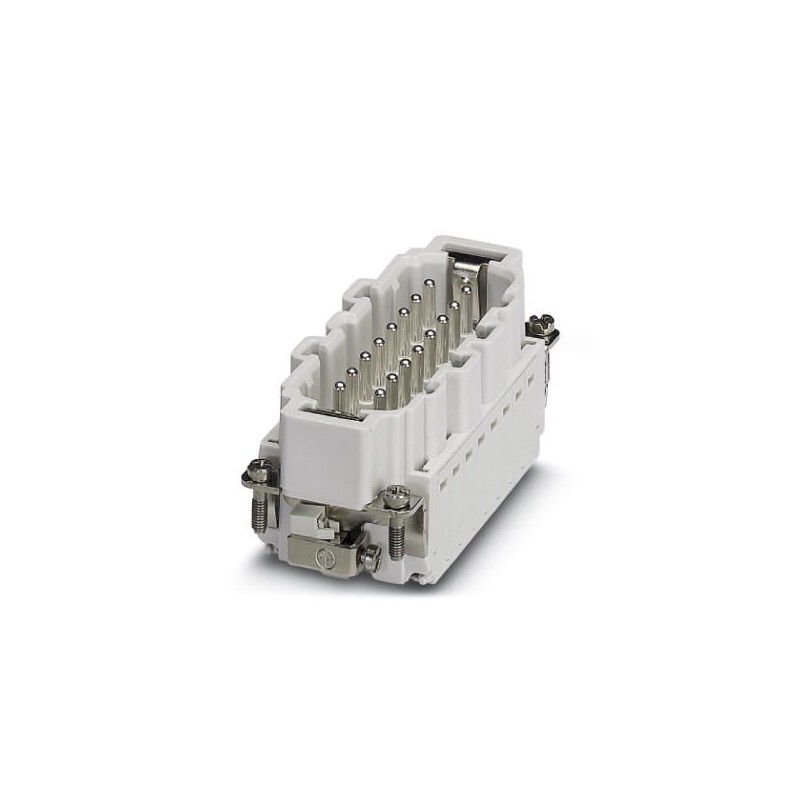

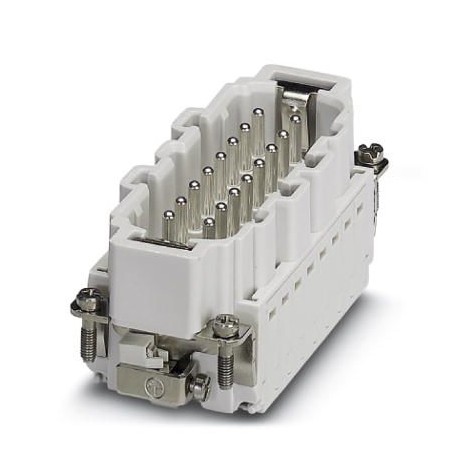

HC-B 16-I-DT-M 1648254 PHOENIX CONTACT Inserto contatti
HC-B 16-I-DT-M
1648254
PHOENIX_CONTACT
10
Inserto contatti
Home > PHOENIX_CONTACT
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1648254 |
|---|---|
| Pezzi/conf. | 10 PZ |
| Sales key | BF7ABC - |
| Quantità di ordinazione minima | 10 PZ |
| Pagina catalogo | Pagina 521 (PC_2011) |
| GTIN | 4046356092388 |
| Peso per pezzo (confezione esclusa) | 94,730 g |
| Numero tariffa doganale | 85366990 |
| Paese di origine | CN (Cina) |
Generalità
| Nota | Per custodia HEAVYCON-ADVANCE serie B16 e custodia HEAVYCON serie B32. Codifica mediante linguetta di codifica CP-HC (1686478). HC-B6..../ HC-B10....per 2 linguette di codifica. HC-B16.../ HC-B24...per 4 linguette di codifica. I connettori possono essere estratti solo in assenza di carico/tensione. |
|---|---|
| Tecnica di connessione | Connessione Push-in |
| Grado d'inquinamento | 3 |
| Categoria di sovratensione | III |
| N. poli | 16+PE |
| Cicli di manovra | ≥ 500 |
| Dimensioni | B16 |
| Numerazione contatto | 1 - 16 |
| Sezione di collegamento | 0,5 mm² ... 2,5 mm² |
| Sezione di collegamento AWG | 20 ... 14 |
| Lunghezza di spelatura nei singoli conduttori | 10 mm (13 mm in caso di impiego di capocorda) |
| Indicazione per il montaggio | 1) Per fili rigidi. Con conduttori flessibili utilizzare i capocorda: 0,5 mm² ... 2,5 mm² con/senza collare isolante, lunghezza: 10 mm. 2) Cacciavite SZF0-0,4x2,5 (secondo DIN 5264). |
| Montaggio | Per custodia della serie B16. I connettori possono essere estratti solo in assenza di carico/tensione. Codifica anche mediante linguetta di codifica CP-HC (1686478). HC-B6../ HC-B10..per 2 linguette di codifica. HC-B16.../ HC-B24... per 4 linguette di codifica. Montaggio e smontaggio dei fili 0,5 - 0,75 mm² mediante cacciavite |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -40 °C ... 125 °C (incluso il surriscaldamento) |
|---|
Dati materiale
| Materiale contatto | Lega di rame |
|---|---|
| Materiale superficie contatti | Ag |
| Materiale inserto portacontatti | PA |
Dati elettrici
| Tensione di dimensionamento (III/3) | 500 V |
|---|---|
| Tensione impulsiva di dimensionamento | 6 kV |
| Corrente di dimensionamento | 16 A |
Normative e prescrizioni
| Attacco a norma | CSA |
|---|---|
| Norme costruttive e di verifica | DIN EN 61984 |
| DIN EN 60664 | |
| IEC 60352 | |
| Classe di combustibilità a norma UL 94 | V0 |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027143424eCl@ss 5.127261200eCl@ss 6.027261200eCl@ss 7.027440205eCl@ss 8.027440205eCl@ss 9.027440205
