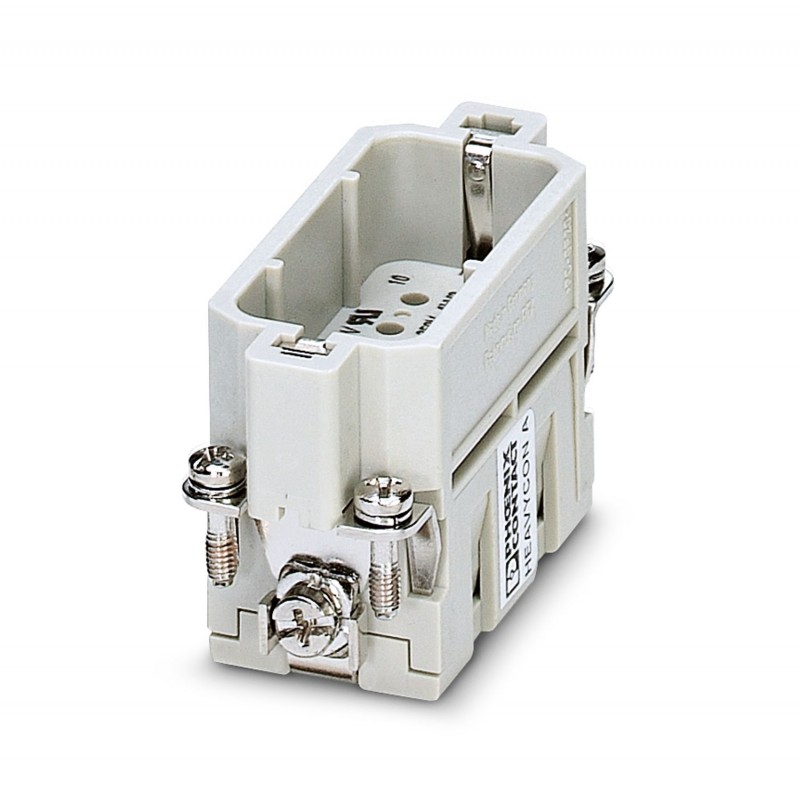

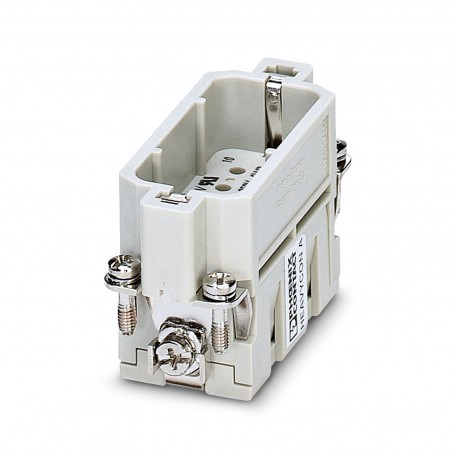

HC-A 10-ESTC 1676996 PHOENIX CONTACT Inserto contatti
Riferimento: HC-A 10-ESTC
Codice: 1676996
Produttore: PHOENIX_CONTACT
Descrizione:
Inserto contatti
Inserto maschio HEAVYCON, serie A10, 10 poli, collegamento impostato
Inserto portacontatti maschio HEAVYCON, serie A10, 10 poli, attacco a crimpare
Categorie:
- connettori ad innesto > contatto per connettori rettangolari
- PHOENIX_CONTACT > Connettori industriali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
- Dettagli
- Recensioni
* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.
Richieda un preventivo e le indicheremo se sono ancora disponibili delle unità. Qualora non ne rimanessero, uno dei nostri tecnici cercherà un’alternativa fornibile con caratteristiche simili.
VISTI DI RECENTE
DETTAGLI
Dati tecnici
Note
| Note generali | per conduttori flessibili con o senza puntalini |
| Note generali | I connettori possono essere estratti solo in assenza di carico/tensione. |
| Note generali | Per custodia HEAVYCON serie D15 |
Montaggio
| Nota per il montaggio | L'uso prevede l'installazione in una custodia con grado di protezione IP54 o superiore |
Caratteristiche articolo
| Tipo di prodotto | Inserto portacontatti a polo fisso |
| Serie | HC-A |
| Tipo | D15 |
| Numero di poli | 10 |
| Piano d'inserimento | 10+PE |
| Numerazione contatto | 1 - 10 |
| Numero di connessioni per polo | 1 |
| Tipo contatto | tornito |
| Stato di manutenzione dei dati | |
| Revisione articolo | 04 |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | III |
| Grado d'inquinamento | 3 |
Dimensioni
| Disegno quotato |  |
| Larghezza | 23 mm |
| Altezza | 33 mm |
| Lunghezza | 56,5 mm |
| Distanza fori orizzontale | 49,5 mm |
| Distanza fori verticale | 16 mm |
| Caratteristiche meccaniche | |
| Diametro contatto | 2,5 mm |
Dati di collegamento
| Tecnologia di connessione | |
| Tecnica di connessione | Connessione a crimpare |
| Numero di connessioni per polo | 1 |
| Attacco a norma | IEC / EN |
| Connessione conduttori | |
| Sezione di collegamento | 0,5 mm² ... 4 mm² |
| Sezione di collegamento AWG | 20 ... 12 |
| Coppia di serraggio | 0,7 Nm ... 1 Nm (Connessione PE) |
| 0,5 Nm ... 0,8 Nm (Viti di fissaggio per il montaggio nella custodia HEAVYCON) | |
| Lunghezza di spelatura nei singoli conduttori | 8 mm |
Caratteristiche elettriche
| Tensione di dimensionamento (III/3) | 250 V |
| Tensione impulsiva di dimensionamento | 4 kV |
| Corrente nominale | 16 A |
Caratteristiche meccaniche
| Dati meccanici | |
| Cicli di manovra | ≥ 500 |
Indicazioni materiale
| Classe di combustibilità a norma UL 94 | V0 |
| Materiale contatto | Lega di rame |
| Materiale superficie contatti | Ag (in alternativa Au) |
| Materiale inserto portacontatti | PA |
Condizioni ambientali e della vita elettrica
| Condizioni ambientali | |
| Temperatura ambiente (esercizio) | -40 °C ... 125 °C (incluso il surriscaldamento) |
Normative e prescrizioni
| Norme costruttive e di verifica | DIN VDE 0627/86 |
| DIN VDE 0110/02.79 | |
| DIN VDE 0110-1/04.97 | |
| IEC 60664-1, DIN IEC 60512 | |
| IEC 60352 | |
| Verifiche | DIN VDE 0627/86 |
| DIN VDE 0110/02.79 | |
| DIN VDE 0110-1/04.97 | |
| IEC 60664-1, DIN IEC 60512 | |
| IEC 60352 |
