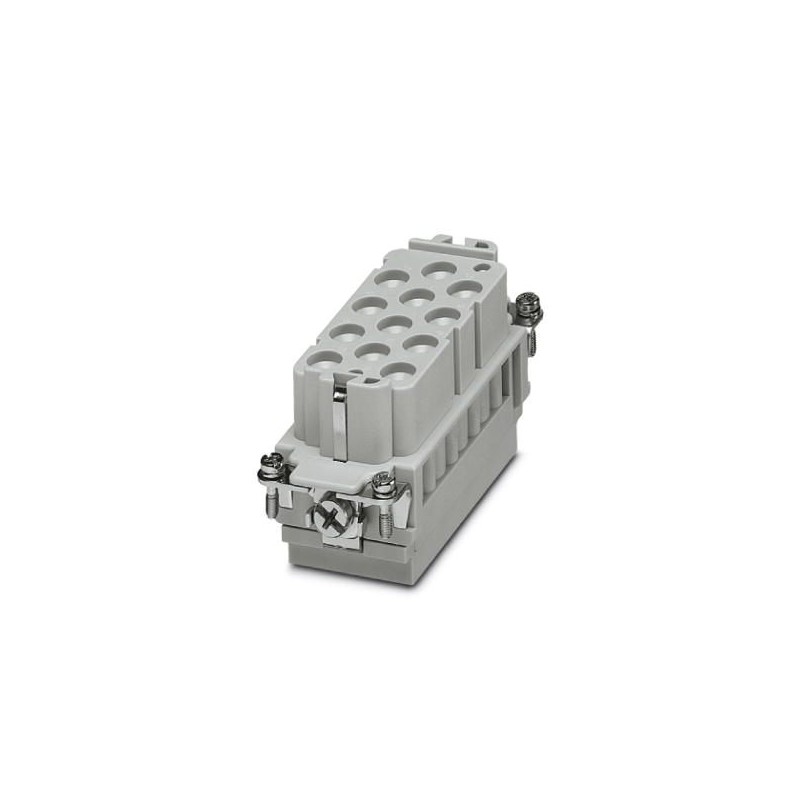

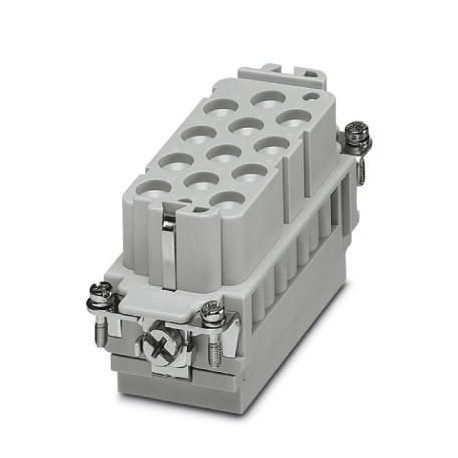

HC-K12/ 2-EBUC 1636347 PHOENIX CONTACT Inserto contatti
Riferimento: HC-K12/ 2-EBUC
Codice: 1636347
Produttore: PHOENIX_CONTACT
Descrizione:
Inserto contatti
Inserto portacontatti, numero poli: 12+2+PE, grandezza: B16, contatti di potenza: 12, contatti di comando: 2, Femmina, Collegamento crimpato, 690 V, 40 A, 1,5 mm² ... 6 millimetri ²
Categorie:
- connettori ad innesto > contatto per connettori rettangolari
- PHOENIX_CONTACT > Connettori industriali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
- Dettagli
- ETIM
- Recensioni
VISTI DI RECENTE
DETTAGLI
Dati commerciali
| Codice per l'ordinazione | 1636347 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | BF7ABA - |
| Pagina catalogo | Pagina 559 (C_2_2017) |
| GTIN | 4046356011488 |
| Peso per pezzo (confezione esclusa) | 83,800 g |
| Numero tariffa doganale | 85366990 |
| Paese di origine | RO (Romania) |
Generalità
| Nota | Per custodia HEAVYCON-ADVANCE e custodia HEAVYCON serie B16/B32, contatti di potenza: CK 4,0-ED, contatti di comando: CK 1,6-ED (contatti a crimpare non in dotazione) |
|---|---|
| Tecnica di connessione | Attacco a crimpare (Contatti di potenza) |
| Attacco a crimpare (Contatti di comando) | |
| Grado d'inquinamento | 3 |
| Categoria di sovratensione | III |
| N. poli | 12+2+PE |
| Numero contatti di potenza | 12 |
| Numero contatti di comando | 2 |
| Cicli di manovra | ≥ 500 |
| Dimensioni | B16 |
| Numerazione contatto | 1 - 12 |
| Sezione di collegamento | 1,5 mm² ... 6 mm² (Contatti di potenza) |
| 0,14 mm² ... 2,5 mm² (Contatto di comando) | |
| Sezione di collegamento AWG | 16 ... 10 (Contatti di potenza) |
| 26 ... 14 (Contatti di comando) | |
| Lunghezza di spelatura nei singoli conduttori | 9 mm (1,5 mm² ... 2,5 mm²) |
| 8 mm (0,14 ... 1,5 mm²) | |
| 9,5 mm (4 mm² ... 6 mm²) | |
| 6 mm (2,5 mm²) | |
| Indicazione per il montaggio | L'uso prevede l'installazione in una custodia con grado di protezione IP54 o superiore |
Dati materiale
| Materiale contatto | Lega Cu |
|---|---|
| Materiale superficie di contatto, contatto di potenza | Ag |
| Materiale superficie di contatto, contatto di comando | Ag (in alternativa Au) |
| Materiale inserto portacontatti | PC |
Dati elettrici
| Tensione di dimensionamento (III/3) | 690 V (Contatti di potenza) |
|---|---|
| 250 V (Contatti di comando) | |
| Tensione impulsiva di dimensionamento | 8 kV (Contatti di potenza) |
| 4 kV (Contatti di comando) | |
| Corrente di dimensionamento | 40 A (Contatti di potenza) |
| 10 A (Contatti di comando) |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027140816eCl@ss 4.127140816eCl@ss 5.027143424eCl@ss 5.127261200eCl@ss 6.027261200eCl@ss 7.027440205eCl@ss 8.027440205eCl@ss 9.027440205
ETIM for 1636347 Connettori a innesto (EC000438)
Nome caratteristica
Valore caratteristica
Nome caratteristicanumero di contatti di potenza (EF012216)
Valore caratteristica12
Nome caratteristicanumero di contatti di controllo (EF012217)
Valore caratteristica2
Nome caratteristicainserto di contatti senza contatti (EF007324)
Valore caratteristicaSì
Nome caratteristicatipo di contatto (EF001587)
Valore caratteristicapresa
Nome caratteristicanumero di poli (EF001391)
Valore caratteristica14
Nome caratteristicadiametro del contatto maschio (EF007320)
Valore caratteristica4 mm
Nome caratteristicamateriale dell'inserto del connettore (EF007545)
Valore caratteristicamateriale termoplastico
Nome caratteristicacorrente nominale In (EF008250)
Valore caratteristica40 A
Nome caratteristicatemperatura ambiente (EF002386)
Valore caratteristica125 °C
Nome caratteristicatemperatura d'esercizio (EF002393)
Valore caratteristica-40 °C
Nome caratteristicatensione nominale (EF000228)
Valore caratteristica690 V
Nome caratteristicatensione impulsiva nominale (EF002993)
Valore caratteristica8 kV
Nome caratteristicacategoria di sovratensione (EF006785)
Valore caratteristicaIII
Nome caratteristicagrado di inquinamento (EF006786)
Valore caratteristica3
Nome caratteristicatipo di collegamento elettrico (EF003961)
Valore caratteristicaraccordo crimpato
Nome caratteristicacon griglia di protezione (EF000550)
Valore caratteristicaNo
Nome caratteristicasezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341)
Valore caratteristica1.5 mm²
Nome caratteristicasezione conduttore collegabile multifilare (EF007343)
Valore caratteristica1.5 mm²
Nome caratteristicamateriale del rivestimento di contatto (EF004020)
Valore caratteristicaaltro
Nome caratteristicamateriale dell'inserto del contatto (EF008521)
Valore caratteristicamateriale termoplastico
Nome caratteristicamateriale del contatto (EF007544)
Valore caratteristicaaltre leghe di rame
Nome caratteristicaclasse di infiammabilità del materiale isolante secondo UL94 (EF002521)
Valore caratteristicaV0
Nome caratteristicacon conduttore di protezione (EF007468)
Valore caratteristicaSì
Nome caratteristicanumero min. di cicli di innesto (EF012212)
Valore caratteristica500
Nome caratteristicalarghezza (EF000008)
Valore caratteristica34 mm
Nome caratteristicaaltezza (EF000040)
Valore caratteristica41.5 mm
Nome caratteristicaprofondità (EF000049)
Valore caratteristica84.5 mm
