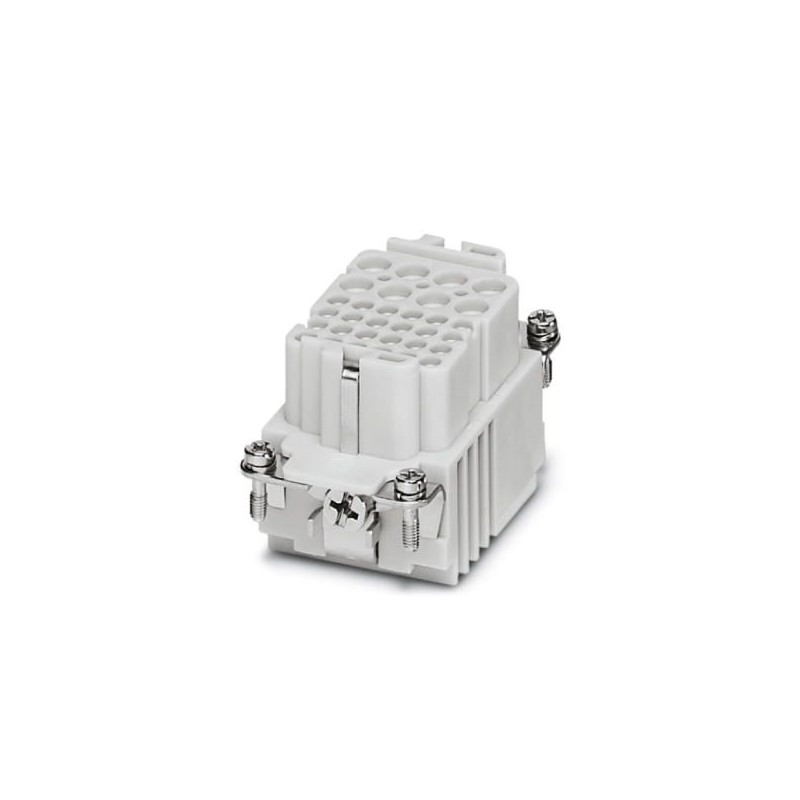

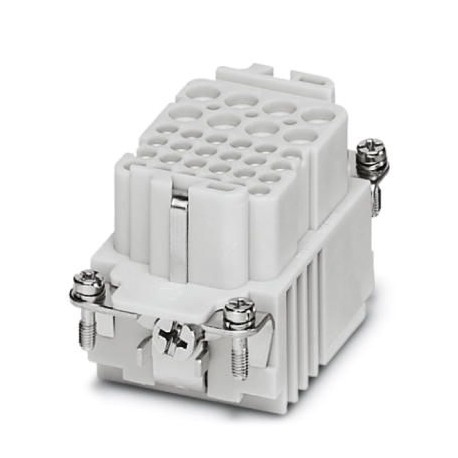

HC-K 8/24-EBUC 1636321 PHOENIX CONTACT Inserto contatti
HC-K 8/24-EBUC
1636321
PHOENIX_CONTACT
Inserto contatti
Inserto contatti, numero di poli: 8+24+PE, grandezza: B10, contatti di potenza: 8, contatti di comando: 24, femmina, Collegamento a crimpare, 230 V, 16 A, 0,5 mm² ... 4 millimetri²
connettori ad innesto > contatto per connettori rettangolari
Connettori industriali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1636321 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | BF7ABA - |
| Pagina catalogo | Pagina 559 (C_2_2017) |
| GTIN | 4046356011464 |
| Peso per pezzo (confezione esclusa) | 59,900 g |
| Numero tariffa doganale | 85366990 |
| Paese di origine | RO (Romania) |
Generalità
| Nota | per custodie HC-B10, contatti di potenza: CK 2,5-ED, contatti di comando: CK 1,6-ED (contatti a crimpare non compresi nella fornitura) |
|---|---|
| Tecnica di connessione | Attacco a crimpare (Contatti di potenza) |
| Attacco a crimpare (Contatti di segnale) | |
| Grado d'inquinamento | 3 |
| Categoria di sovratensione | III |
| N. poli | 8+24+PE |
| Numero contatti di potenza | 8 |
| Numero contatti di comando | 24 |
| Cicli di manovra | ≥ 500 |
| Dimensioni | B10 |
| Numerazione contatto | 1 - 8 |
| Sezione di collegamento | 0,5 mm² ... 4 mm² (Contatti di potenza) |
| 0,14 mm² ... 2,5 mm² (Contatti di comando) | |
| Sezione di collegamento AWG | 20 ... 12 (Contatti di potenza) |
| 26 ... 14 (Contatti di comando) | |
| Lunghezza di spelatura nei singoli conduttori | 7,5 mm |
| 8 mm (0,14 ... 1,5 mm²) | |
| 6 mm (2,5 mm²) | |
| Indicazione per il montaggio | L'uso prevede l'installazione in una custodia con grado di protezione IP54 o superiore |
| Montaggio | I connettori possono essere estratti solo in assenza di carico/tensione. |
Dati materiale
| Materiale contatto | Lega Cu |
|---|---|
| Materiale superficie di contatto, contatto di potenza | Ag (in alternativa Au) |
| Materiale superficie di contatto, contatto di comando | Ag (in alternativa Au) |
| Materiale inserto portacontatti | PA |
Dati elettrici
| Tensione nominale contatti di potenza | 230/400 V |
|---|---|
| Tensione di dimensionamento (III/3) | 230 V (Contatti di potenza conduttore-terra) |
| 160 V | |
| 400 V (Contatti di potenza conduttore-conduttore) | |
| Tensione impulsiva di dimensionamento | 4 kV (Contatti di potenza) |
| 2,5 kV (Contatti di comando) | |
| Corrente di dimensionamento | 16 A (Contatti di potenza) |
| 10 A (Contatti di comando) |
Environmental Product Compliance
| REACh SVHC | Lead 7439-92-1 |
|---|---|
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027140816eCl@ss 4.127140816eCl@ss 5.027143424eCl@ss 5.127261200eCl@ss 6.027261200eCl@ss 7.027440205eCl@ss 8.027440205eCl@ss 9.027440205
| Caratteristica | Valore |
|---|---|
| numero di contatti di potenza (EF012216) | 8 |
| numero di contatti di controllo (EF012217) | 24 |
| inserto di contatti senza contatti (EF007324) | Sì |
| tipo di contatto (EF001587) | presa |
| numero di poli (EF001391) | 32 |
| diametro del contatto maschio (EF007320) | 2.5 mm |
| materiale dell'inserto del connettore (EF007545) | materiale termoplastico |
| corrente nominale In (EF008250) | 16 A |
| temperatura ambiente (EF002386) | 125 °C |
| temperatura d'esercizio (EF002393) | -40 °C |
| tensione nominale (EF000228) | 230 V |
| tensione impulsiva nominale (EF002993) | 4 kV |
| categoria di sovratensione (EF006785) | III |
| grado di inquinamento (EF006786) | 3 |
| tipo di collegamento elettrico (EF003961) | raccordo crimpato |
| con griglia di protezione (EF000550) | No |
| sezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341) | 0.5 mm² |
| sezione conduttore collegabile multifilare (EF007343) | 0.5 mm² |
| materiale del rivestimento di contatto (EF004020) | altro |
| materiale dell'inserto del contatto (EF008521) | materiale termoplastico |
| materiale del contatto (EF007544) | altre leghe di rame |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| con conduttore di protezione (EF007468) | Sì |
| numero min. di cicli di innesto (EF012212) | 500 |
| larghezza (EF000008) | 34 mm |
| altezza (EF000040) | 38 mm |
| profondità (EF000049) | 64 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT .pdf | 58 Mbytes |
|
| PHOENIX CONTACT-1636321-HC-K 8/24-EBUC | 136 Kbytes |
|
