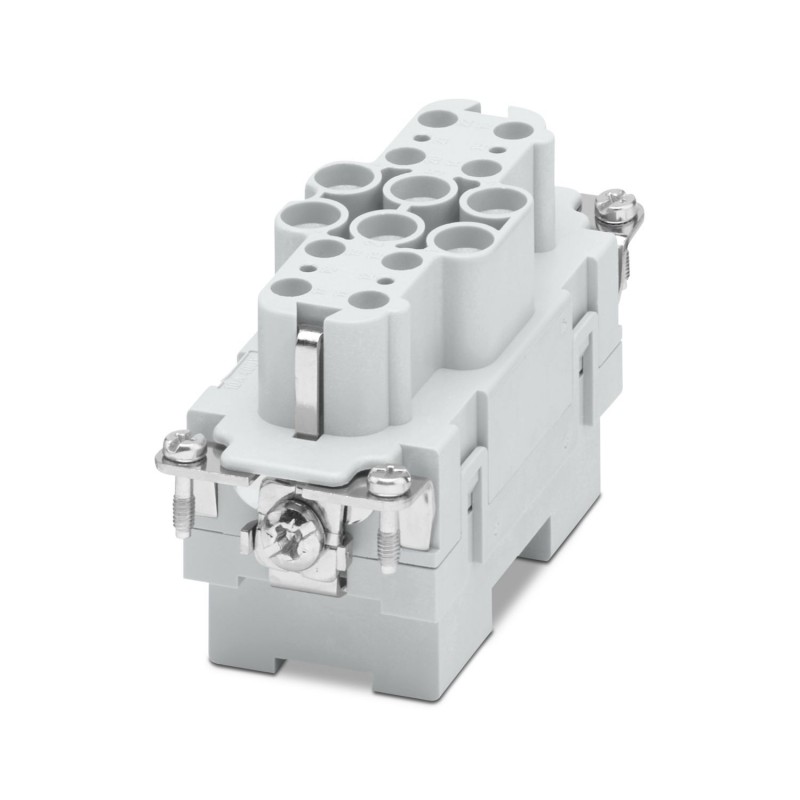

HC-K 6/12-EBUS 1636363 PHOENIX CONTACT Inserto contatti
HC-K 6/12-EBUS
1636363
PHOENIX_CONTACT
Inserto contatti
Inserto contatti, numero di poli: 6+12+PE, grandezza: B16, contatti di potenza: 6, contatti di comando: 12, femmina, Collegamento a vite assiale, 690 V, 40 A, 2,5 mm² ... 10 mm², applicazione: Potenza/segnale
Inserto contatti, numero poli: 6+12+PE, dimensioni: B16, contatti di potenza: 6, contatti di comando: 12, Femmina, Connessione a vite assiale, 690 V, 40 A, 2,5 mm2 ... 10 mm2, applicazione: Potenza/segnale
connettori ad innesto > contatto per connettori rettangolari
Connettori industriali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲| Note generali | Per custodie HEAVYCON-ADVANCE e HEAVYCON della serie B16/B32, attacco assiale per chiave ad esagono cavo da 2 mm |
| Note generali | I connettori possono essere estratti solo in assenza di carico/tensione. |
| Note generali | Il collegamento assiale deve essere utilizzato con chiave a esagono cavo da 2 mm (solo per conduttori flessibili) |
| Nota per il montaggio | L'uso prevede l'installazione in una custodia con grado di protezione IP54 o superiore |
| Nota per la tecnica di connessione assiale: Solo per cavi flessibili. Le sezioni dei conduttori qui indicate si riferiscono alle sezioni geometriche del cavo utilizzato. L'impiego di cavi la cui sezione geometrica è molto differente dalla sezione nominale del cavo è da verificare prima dell'utilizzo. Il vano di collegamento per la conness. a vite assiale è stato studiato per cavi a fili sottili secondo VDE 0295 classe 5. Realizzazioni diverse per cavi (ad es. cavi classe 6) sono da verificare prima dell'utilizzo. Nota per il montaggio Prima di iniziare il montaggio bisogna accertarsi che la vite a cono sia completamente svitata (il vano è aperto). Non è possibile la ritorcitura dei cavi. I fili vanno inseriti nel vano fino all'arresto (fino a quando l'isolamento e il contatto coincidono). Mantenere il filo in posizione e serrarlo con la chiave. L'estremità utilizzata del filo è da tagliare prima di una nuova connessione. Per evitare la rottura dei fili è permesso un singolo ulteriore serraggio della vite di connessione. Per evitare danni al contatto, puntellate meccanicamente il filo/il cavo a una distanza adeguata dal vano di collegamento (ad es. usando una sezione della lamiera). La norma DIN VDE 0100-520:2003-06 fornisce informazioni sull'esecuzione a regola d'arte. Le connessioni non utilizzate devono essere fissate con la coppia massima. |
| Tipo di prodotto | Inserto portacontatti a polo fisso |
| Serie | HC-K |
| Applicazione | Potenza/segnale |
| Tipo | B16 |
| B32 | |
| Numero di poli | 18 |
| Piano d'inserimento | 6+12+PE |
| Numerazione contatto | 1 - 6 (Contatti di potenza) |
| 11 - 22 (Contatti di comando) | |
| Numero contatti di potenza | 6 |
| Numero contatti di comando | 12 |
| Tipo contatto | tornito |
| Cacciavite | 0,5 x 3,5 mm (Contatti di comando) |
| Stato di manutenzione dei dati | |
| Revisione articolo | 04 |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | III |
| Grado d'inquinamento | 3 |
| Disegno quotato |  |
| Larghezza | 34 mm |
| Altezza | 47 mm |
| Lunghezza | 84,1 mm |
| Distanza fori orizzontale | 77,5 mm |
| Caratteristiche meccaniche | |
| Diametro contatto | 4 mm |
| Tecnologia di connessione | |
| Tecnica di connessione | Connessione a vite assiale (Contatti di potenza) |
| Connessione a vite (Contatti di comando) | |
| Connessione conduttori | |
| Sezione di collegamento | 2,5 mm² ... 10 mm² (Contatti di potenza) |
| 0,2 mm² ... 2,5 mm² (Contatto di comando) | |
| Sezione di collegamento AWG | 12 ... 8 (Contatti di potenza) |
| 24 ... 14 (Contatti di comando) | |
| Coppia di serraggio | 2 Nm ... 2,5 Nm (Connessione PE) |
| 0,5 Nm ... 0,8 Nm (Viti di fissaggio per il montaggio nella custodia HEAVYCON) | |
| 0,5 Nm ... 0,8 Nm (Contatti di comando) | |
| 1,5 Nm (Potenza 2,5 mm² ... 4 mm²) | |
| 2 Nm (Potenza 6 mm² ... 10 mm²) | |
| Lunghezza di spelatura nei singoli conduttori | 8 mm +1 mm (Potenza 6 mm² ... 10 mm²) |
| 10 mm (Segnale) | |
| 5 mm +1 mm (Potenza 2,5 mm² ... 4 mm²) | |
| Tensione di dimensionamento (III/3) | 690 V |
| 230 V (Conduttore - terra) | |
| 400 V (Contatti di segnale, conductor-conductor) | |
| Tensione nominale contatti di potenza | 230/400 V |
| Tensione impulsiva di dimensionamento | 8 kV (Contatti di potenza) |
| 4 kV (Contatti di comando) | |
| Corrente nominale | 40 A (Contatti di potenza) |
| 10 A (Contatti di comando) |
| Dati meccanici | |
| Cicli di manovra | ≥ 500 |
| Classe di combustibilità a norma UL 94 | V0 |
| Materiale contatto | Lega Cu |
| Materiale inserto portacontatti | PC |
| Materiale superficie di contatto, contatto di potenza | Ag |
| Materiale superficie di contatto, contatto di comando | Ag |
| Condizioni ambientali | |
| Temperatura ambiente (esercizio) | -40 °C ... 125 °C |
