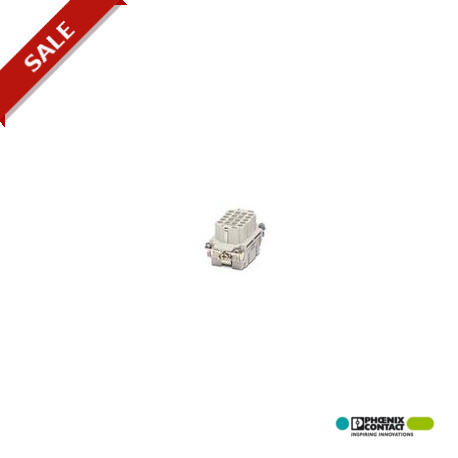

HC-BB 18-EBUC 1687451 PHOENIX CONTACT HEAVYCON inserto femminile, serie BB18, 18 pos., Connessione a crimpare
HC-BB 18-EBUC
1687451
PHOENIX_CONTACT
HEAVYCON inserto femminile, serie BB18, 18 pos., Connessione a crimpare

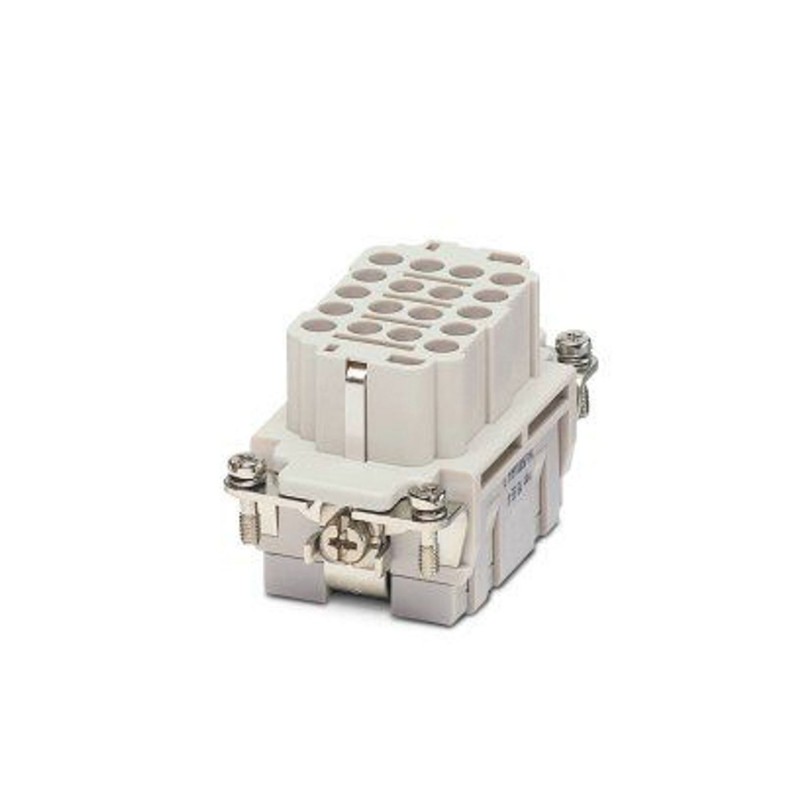

Inserto portacontatti femmina HEAVYCON, serie BB18, 18 poli, attacco a crimpare
Home > PHOENIX_CONTACT
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲| Note generali | Per custodia HEAVYCON-ADVANCE e custodia HEAVYCON serie B10, contatti a crimpare CK 2,5-ED (contatti a crimpare non in dotazione). |
| Nota per il montaggio | -Con un numero di conduttori elevato si consigliano altezze custodia h≥72 mm. |
| I connettori possono essere estratti solo in assenza di carico/tensione. Disinserzione dei contatti a crimpare con utensile di smontaggio (1662722) |
| Tipo di prodotto | Inserto portacontatti a polo fisso |
| Serie | HC-BB |
| Tipo | B10 |
| Numero di poli | 18 |
| Piano d'inserimento | 18+PE |
| Numerazione contatto | 1 - 18 |
| Tipo contatto | tornito |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | III |
| Grado d'inquinamento | 3 |
| Disegno quotato |  |
| Larghezza | 34 mm |
| Altezza | 36,2 mm |
| Lunghezza | 64 mm |
| Distanza fori orizzontale | 57 mm |
| Distanza fori verticale | 27 mm |
| Caratteristiche meccaniche | |
| Altezza custodia minima | 72 mm |
| Diametro contatto | 2,5 mm |
| Tecnologia di connessione | |
| Tecnica di connessione | Connessione a crimpare |
| Attacco a norma | IEC / EN |
| Connessione conduttori | |
| Sezione di collegamento | 0,5 mm² ... 4 mm² |
| Sezione di collegamento AWG | 20 ... 12 |
| Lunghezza di spelatura nei singoli conduttori | 7,5 mm |
| Tensione di dimensionamento (III/3) | 500 V |
| Tensione impulsiva di dimensionamento | 6 kV |
| Corrente nominale | 16 A |
| Tensione di prova | 3 kV AC |
| Dati meccanici | |
| Cicli di manovra | ≥ 500 |
| Classe di combustibilità a norma UL 94 | V0 |
| Materiale contatto | Lega di rame |
| Materiale superficie contatti | Ag (in alternativa Au) |
| Materiale inserto portacontatti | PC |
| Condizioni ambientali | |
| Temperatura ambiente (esercizio) | -40 °C ... 125 °C (incluso il surriscaldamento) |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| Datasheet 1: 1687451 - HC-BB 18-EBUC | 175 Kbytes |
 |
| Complete catalogue 1: 1687451 - HC-BB 18-EBUC | 37 Mbytes |
|
