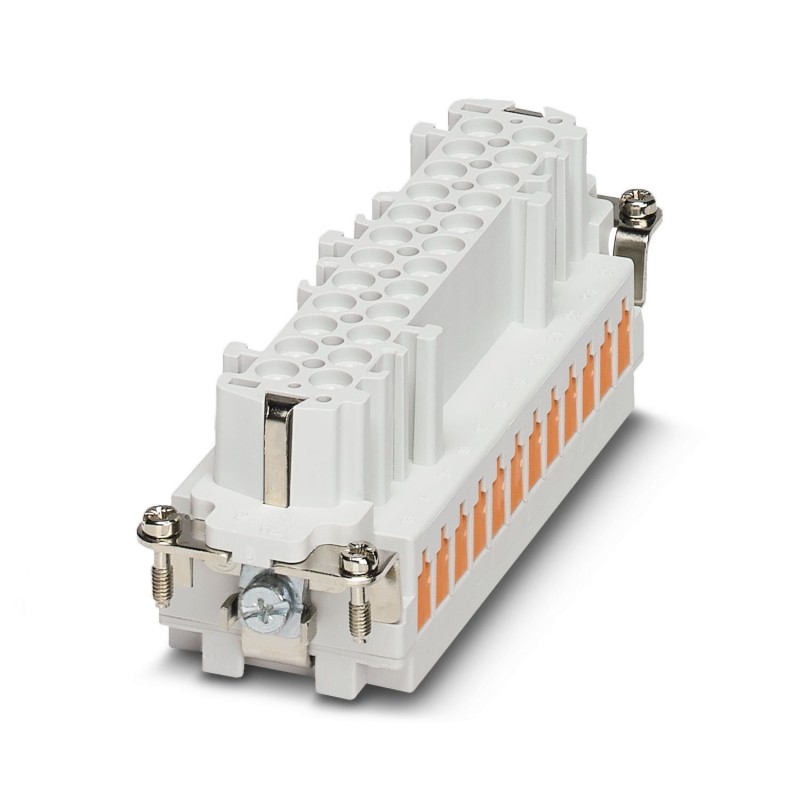

HC-B 24-EBUQ-2,5-48 1605608 PHOENIX CONTACT Inserto contatti
HC-B 24-EBUQ-2,5-48
1605608
PHOENIX_CONTACT
10
Inserto contatti
Inserto portacontatti, numero di poli: 24+PE, grandezza: B24, femmina, collegamento QUICKON, 500 V, 16 A, 0,34 mm² ... 2,5 millimetri²
Inserto contatti, numero poli: 24+PE, dimensioni: B24, Femmina, Attacco QUICKON, 500 V, 16 A, 0,34 mm2 ... 2,5 mm2
connettori ad innesto > contatto per connettori rettangolari
Connettori industriali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲| Note generali | I connettori possono essere estratti solo in assenza di carico/tensione. |
| Nota per il montaggio | L'uso prevede l'installazione in una custodia con grado di protezione IP54 o superiore |
| Tipo di prodotto | Inserto portacontatti a polo fisso |
| Serie | HC-B |
| Tipo | B24 |
| B48 | |
| Numero di poli | 24 |
| Piano d'inserimento | 24+PE |
| Numerazione contatto | 1 - 24 |
| Tipo contatto | in rotolo |
| Stato di manutenzione dei dati | |
| Revisione articolo | 06 |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | III |
| Grado d'inquinamento | 3 |
| Disegno quotato |  |
| Larghezza | 34 mm |
| Altezza | 37 mm |
| Lunghezza | 111 mm |
| Distanza fori orizzontale | 104 mm |
| Distanza fori verticale | 27 mm |
| Caratteristiche meccaniche | |
| Diametro contatto | 2,5 mm |
| Tecnologia di connessione | |
| Tecnica di connessione | Attacco QUICKON |
| Connessione conduttori | |
| Sezione di collegamento | 0,34 mm² ... 2,5 mm² (Struttura cavo VDE 0295, classe 1 - 5 / Diametro cavo >= 0,2 mm) |
| Sezione di collegamento AWG | 22 ... 14 |
| Coppia di serraggio | 0,8 Nm ... 1,2 Nm (Connessione PE) |
| 0,5 Nm ... 0,8 Nm (Viti di fissaggio per il montaggio nella custodia HEAVYCON) | |
| Tensione di dimensionamento (III/3) | 500 V |
| 500 V | |
| Tensione impulsiva di dimensionamento | 6 kV |
| 6 kV | |
| Corrente nominale | 16 A |
| 16 A |
| Dati meccanici | |
| Cicli di manovra | ≥ 500 |
| Materiale Isolamento del conduttore | PVC / PE |
| Classe di combustibilità a norma UL 94 | V0 |
| Materiale contatto | Lega di rame |
| Materiale superficie contatti | Ag |
| Materiale inserto portacontatti | PA |
| Norme / Disposizioni | PA: Protezione antincendio nei veicoli su rotaia - set di requisiti R22 e R23 a norma DIN EN 45545-2 (Livello di pericolo HL1 - HL2) |
| PA: Protezione antincendio nei veicoli su rotaia - set di requisiti R24 a norma DIN EN 45545-2 (Livello di pericolo HL1 - HL3) |
| Condizioni ambientali | |
| Temperatura ambiente (esercizio) | -40 °C ... 125 °C (incluso il surriscaldamento) |
| Temperatura ambiente (montaggio) | -25 °C ... 50 °C |
| Controllo | |
| Norme/disposizioni | PA: Protezione antincendio nei veicoli su rotaia - set di requisiti R22 e R23 a norma DIN EN 45545-2 (Livello di pericolo HL1 - HL2) |
| PA: Protezione antincendio nei veicoli su rotaia - set di requisiti R24 a norma DIN EN 45545-2 (Livello di pericolo HL1 - HL3) | |
| Caratteristica | Valore |
|---|---|
| numero di contatti di potenza (EF012216) | 24 |
| numero di contatti di controllo (EF012217) | 0 |
| inserto di contatti senza contatti (EF007324) | No |
| tipo di contatto (EF001587) | presa |
| numero di poli (EF001391) | 24 |
| diametro del contatto maschio (EF007320) | 2.5 mm |
| materiale dell'inserto del connettore (EF007545) | materiale termoplastico |
| corrente nominale In (EF008250) | 16 A |
| temperatura ambiente (EF002386) | 125 °C |
| temperatura d'esercizio (EF002393) | -40 °C |
| tensione nominale (EF000228) | 500 V |
| tensione impulsiva nominale (EF002993) | 6 kV |
| categoria di sovratensione (EF006785) | III |
| grado di inquinamento (EF006786) | 3 |
| tipo di collegamento elettrico (EF003961) | raccordo a morsetto tagliente |
| con griglia di protezione (EF000550) | No |
| sezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341) | 0.34 mm² |
| sezione conduttore collegabile multifilare (EF007343) | 0.34 mm² |
| materiale del rivestimento di contatto (EF004020) | altro |
| materiale dell'inserto del contatto (EF008521) | materiale termoplastico |
| materiale del contatto (EF007544) | altre leghe di rame |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| con conduttore di protezione (EF007468) | Sì |
| numero min. di cicli di innesto (EF012212) | 500 |
| larghezza (EF000008) | 34 mm |
| altezza (EF000040) | 37 mm |
| profondità (EF000049) | 111 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT .pdf | 58 Mbytes |
|
| PHOENIX CONTACT-1605608-HC-B 24-EBUQ-2,5-48 | 132 Kbytes |
|
