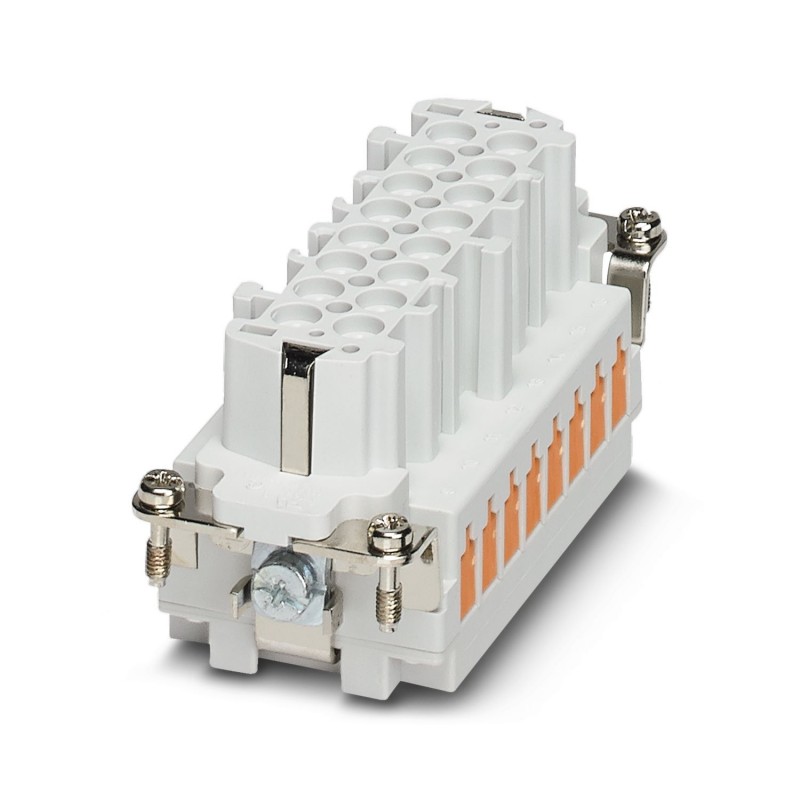

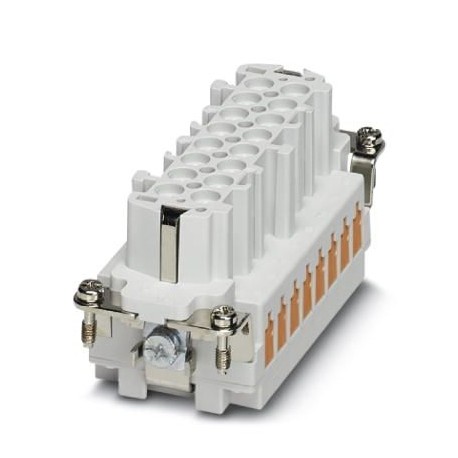

HC-B 16-EBUQ-2,5-32 1605598 PHOENIX CONTACT Inserto contatti
HC-B 16-EBUQ-2,5-32
1605598
PHOENIX_CONTACT
10
Inserto contatti
connettori ad innesto > contatto per connettori rettangolari
Connettori industriali
* Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1605598 |
|---|---|
| Pezzi/conf. | 10 PZ |
| Sales key | BF7ABC - |
| Quantità di ordinazione minima | 10 PZ |
| Pagina catalogo | Pagina 539 (C_2_2017) |
| GTIN | 4017918940683 |
| Peso per pezzo (confezione esclusa) | 95,930 g |
| Numero tariffa doganale | 85366990 |
| Paese di origine | PL (Polonia) |
Generalità
| Nota | Per custodia HEAVYCON-ADVANCE serie B16 e custodia HEAVYCON serie B16/B32. Codifica mediante linguetta di codifica CP-HC (1686478). HC-B6..../ HC-B10....per 2 linguette di codifica. HC-B16.../ HC-B24...per 4 linguette di codifica. I connettori possono essere estratti solo in assenza di carico/tensione. |
|---|---|
| I connettori possono essere estratti solo in assenza di carico/tensione. | |
| Tecnica di connessione | Attacco QUICKON |
| Grado d'inquinamento | 3 |
| Categoria di sovratensione | III |
| N. poli | 16+PE |
| Cicli di manovra | ≥ 500 |
| Dimensioni | B16 |
| Numerazione contatto | 17 - 32 |
| Sezione di collegamento | 0,34 mm² ... 2,5 mm² (Struttura cavo VDE 0295, classe 1 - 5 / Diametro cavo >= 0,2 mm) |
| Sezione di collegamento AWG | 22 ... 14 |
| Diametro cavo isolamento compreso | 1 mm ... 3,5 mm |
| Frequenza di collegamento di una linea di sezione identica | 10 |
| Indicazione per il montaggio | L'uso prevede l'installazione in una custodia con grado di protezione IP54 o superiore |
| Montaggio | Per custodia della serie B16 /B32. I connettori possono essere estratti solo in assenza di carico/tensione. |
Condizioni ambientali
| Temperatura ambiente (esercizio) | -40 °C ... 125 °C (incluso il surriscaldamento) |
|---|---|
| Temperatura ambiente (montaggio) | -25 °C ... 50 °C |
Dati materiale
| Materiale contatto | Lega di rame |
|---|---|
| Materiale superficie contatti | Ag |
| Materiale inserto portacontatti | PA |
| Materiale, isolamento fili | PVC / PE |
| Norme/disposizioni | PA: Protezione antincendio nei veicoli su rotaia - set di requisiti R22 e R23 a norma DIN EN 45545-2 (Livello di pericolo HL1 - HL2) |
| PA: Protezione antincendio nei veicoli su rotaia - set di requisiti R24 a norma DIN EN 45545-2 (Livello di pericolo HL1 - HL3) |
Dati elettrici
| Tensione di dimensionamento (III/3) | 500 V |
|---|---|
| Tensione impulsiva di dimensionamento | 6 kV |
| 6 kV | |
| Corrente di dimensionamento | 16 A |
| 16 A |
Environmental Product Compliance
| China RoHS | Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni |
|---|---|
| Le informazioni sulle sostanze pericolose si trovano nella dichiarazione del fabbricante alla voce "Downlaods" |
Classifiche
eCl@ss 4.027140816eCl@ss 4.127140816eCl@ss 5.027143424eCl@ss 5.127261200eCl@ss 6.027261200eCl@ss 7.027440205eCl@ss 8.027440205eCl@ss 9.027440205
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT.pdf | 57 Mbytes |
|
| PHOENIX CONTACT-1605598-HC-B 16-EBUQ-2,5-32 | 131 Kbytes |
|
