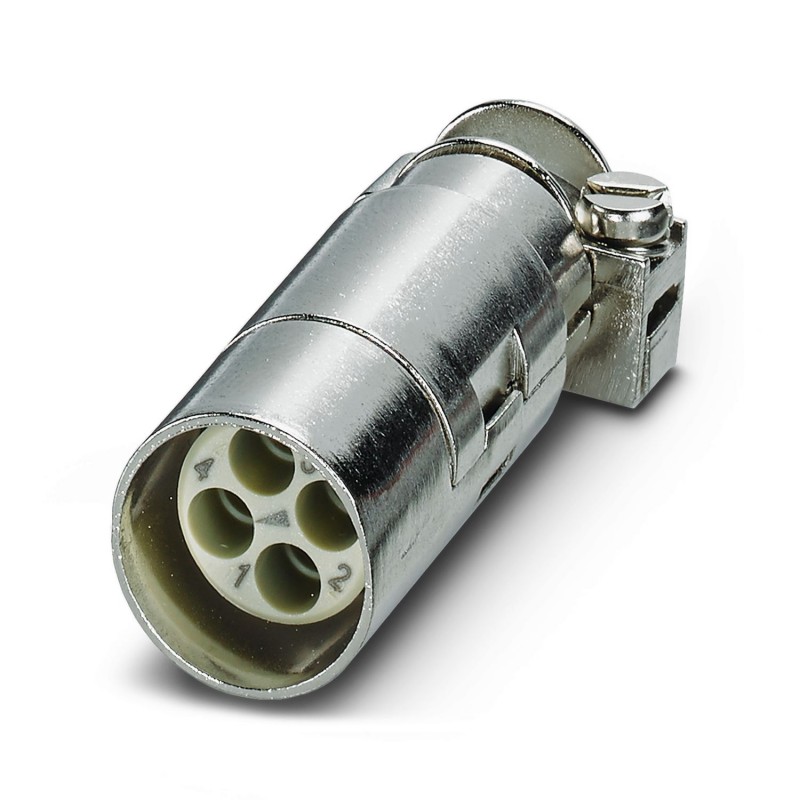

PHOENIX_CONTACT HC-M-EMV-ST/3-9,5 1636088 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

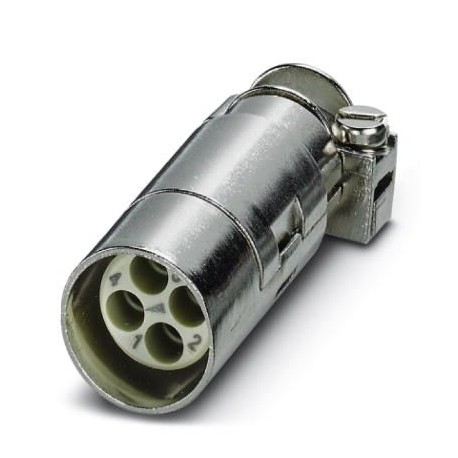

HC-M-EMV-ST/3-9,5 1636088 PHOENIX CONTACT Connettori

Riferimento: HC-M-EMV-ST/3-9,5

Codice: 1636088

Produttore: PHOENIX_CONTACT

Descrizione:

Connettori
Connettore a innesto CEM HEAVYCON, variante maschio, a 4 poli, per il collegamento di conduttori schermati con un diametro esterno del cavo di 3 ... 9,5 mm. Per l'inserto nel modulo in plastica HC-M-02-EMC-M
Connettore EMC HEAVYCON, variante maschio, 4 poli, per la connessione di conduttori schermati con diametro esterno da 3 ... 9,5 mm. Per l'impiego nel modulo in plastica HC-M-02-EMC-M

Categorie:

  • connettori ad innesto > contatto per connettori rettangolari
  • PHOENIX_CONTACT > Connettori industriali

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

  • Dettagli
  • ETIM
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

Prezzo unitario: 25,96 €

Questo prezzo è per unità e mostra il valore netto ( escluse le imposte indirette se applicabile ).

Calcola prezzo per quantità

QuantitàPrezzo

Scadenza standard: 2-3 settimane.

  • Questi tempi di consegna sono una stima e possono leggermente variare quando l'ordine sarà elaborato.

VISTI DI RECENTE

DETTAGLI

Dati tecnici

Note
Note generaliIl potenziale della custodia del connettore EMC è separato dal potenziale del quadro elettrico di interfaccia
Note generaliper contatti a crimpare CK 1,6...ED... (non incluso nella fornitura)
Note generaliFascette per vano di connessione 3 mm - 6 mm e 6 mm - 9,5 mm

Caratteristiche articolo
Tipo di prodottoInserto EMC modulare
SerieHC-M-EMV
ApplicazioneDati/segnale
Numero di poli4
Piano d'inserimento4
Numerazione contatto1 - 4
Numero uscite cavi1
Numero contatti di potenza0
Numero contatti di comando4
Tipo contattotornito
in rotolo
Schermatosì
Stato di manutenzione dei dati
Revisione articolo02
Caratteristiche di isolamento
Categoria di sovratensioneIII
Grado d'inquinamento3

Caratteristiche elettriche
Tensione di dimensionamento (III/3)48 V
Tensione impulsiva di dimensionamento0,8 kV
Corrente nominale10 A

Dati di collegamento
Tecnologia di connessione
Tecnica di connessioneConnessione a crimpare
Connessione conduttori
Sezione di collegamento0,14 mm² ... 2,5 mm²
Sezione di collegamento AWG26 ... 14
Lunghezza di spelatura nei singoli conduttori8 mm (6 mm con 2,5 mm²)

Dimensioni
Disegno quotatoiklbjouxar.jpg
Larghezza18 mm
Altezza15,5 mm
Lunghezza46 mm
Caratteristiche meccaniche
Diametro contatto1,6 mm

Indicazioni materiale
Classe di combustibilità a norma UL 94V0
Materiale contattoLega di rame
Materiale superficie contattiAg (in alternativa Au)
Materiale inserto portacontattiPC

Cavo / linea
Diametro esterno conduttore3 mm ... 9,5 mm
Diametro cavo isolamento compreso2,4 mm
Lunghezza del tratto da spelare dei fili singoli8 mm (6 mm con 2,5 mm²)

Caratteristiche meccaniche
Dati meccanici
Cicli di manovra≥ 500

Condizioni ambientali e della vita elettrica
Condizioni ambientali
Temperatura ambiente (esercizio)-40 °C ... 85 °C

Montaggio
Nota per il montaggioAltezza custodia ≥ 72 mm.
I connettori possono essere estratti solo in assenza di carico/tensione.
Per l'impiego nel modulo in plastica HC-M-EMV-MOD-ST, contatti a crimpare utilizzabili CK1,6-ED-...

ETIM for 1636088 Connettori a innesto (EC000438)

Nome caratteristicanumero di contatti di potenza (EF012216)
Valore caratteristica0
Nome caratteristicanumero di contatti di controllo (EF012217)
Valore caratteristica4
Nome caratteristicainserto di contatti senza contatti (EF007324)
Valore caratteristicaSì
Nome caratteristicatipo di contatto (EF001587)
Valore caratteristicaperno
Nome caratteristicanumero di poli (EF001391)
Valore caratteristica4
Nome caratteristicadiametro del contatto maschio (EF007320)
Valore caratteristica1.6 mm
Nome caratteristicamateriale dell'inserto del connettore (EF007545)
Valore caratteristicamateriale termoplastico
Nome caratteristicacorrente nominale In (EF008250)
Valore caratteristica10 A
Nome caratteristicatemperatura ambiente (EF002386)
Valore caratteristica85 °C
Nome caratteristicatemperatura d'esercizio (EF002393)
Valore caratteristica-40 °C
Nome caratteristicatensione nominale (EF000228)
Valore caratteristica48 V
Nome caratteristicatensione impulsiva nominale (EF002993)
Valore caratteristica0.8 kV
Nome caratteristicacategoria di sovratensione (EF006785)
Valore caratteristicaIII
Nome caratteristicagrado di inquinamento (EF006786)
Valore caratteristica3
Nome caratteristicatipo di collegamento elettrico (EF003961)
Valore caratteristicaraccordo crimpato
Nome caratteristicacon griglia di protezione (EF000550)
Valore caratteristicaNo
Nome caratteristicasezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341)
Valore caratteristica0.14 mm²
Nome caratteristicasezione conduttore collegabile multifilare (EF007343)
Valore caratteristica0.14 mm²
Nome caratteristicamateriale del rivestimento di contatto (EF004020)
Valore caratteristicaaltro
Nome caratteristicamateriale dell'inserto del contatto (EF008521)
Valore caratteristicamateriale termoplastico
Nome caratteristicamateriale del contatto (EF007544)
Valore caratteristicaaltre leghe di rame
Nome caratteristicaclasse di infiammabilità del materiale isolante secondo UL94 (EF002521)
Valore caratteristicaV0
Nome caratteristicacon conduttore di protezione (EF007468)
Valore caratteristicaNo
Nome caratteristicanumero min. di cicli di innesto (EF012212)
Valore caratteristica500
Nome caratteristicalarghezza (EF000008)
Valore caratteristica18 mm
Nome caratteristicaaltezza (EF000040)
Valore caratteristica15.5 mm
Nome caratteristicaprofondità (EF000049)
Valore caratteristica46 mm
