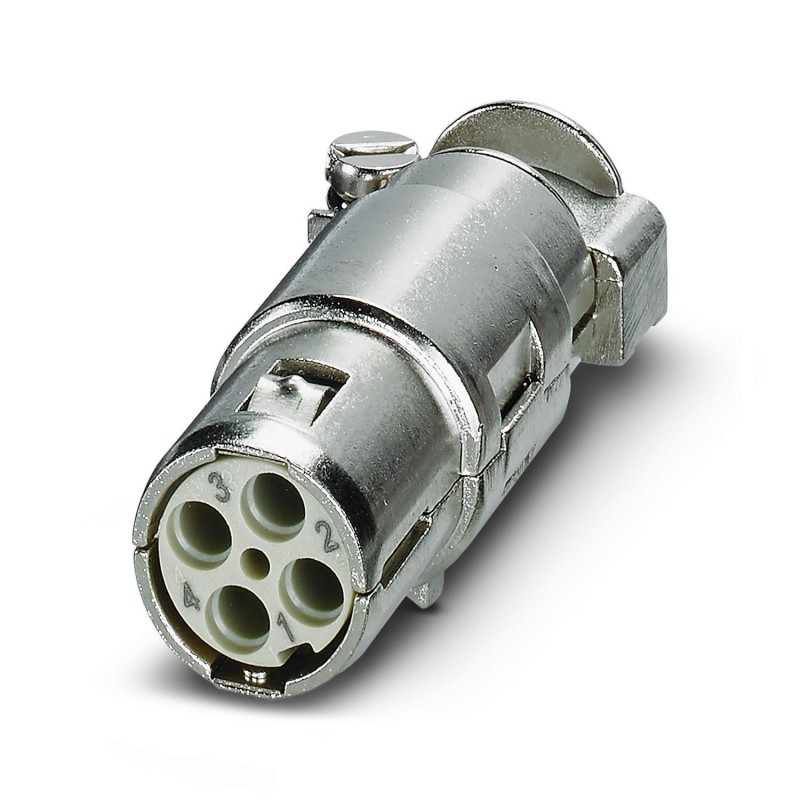

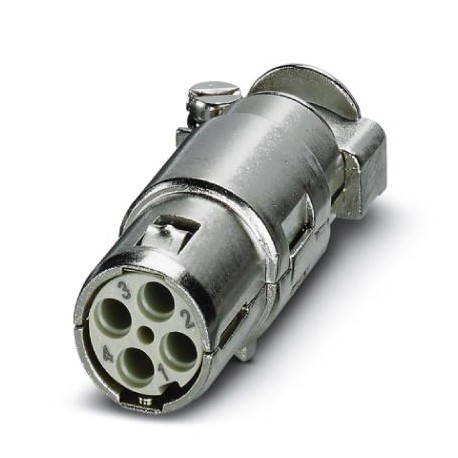

HC-M-EMV-BU/3-9,5 1636091 PHOENIX CONTACT Connettori
HC-M-EMV-BU/3-9,5
1636091
PHOENIX_CONTACT
Connettori
Connettore a innesto CEM HEAVYCON, variante di collegamento femmina, a 4 poli, per il collegamento di conduttori schermati con un diametro esterno del cavo di 3 ... 9,5 mm. Per l'inserto nel modulo in plastica HC-M-02-EMC-F
Connettore EMC HEAVYCON, versione a presa, 4 pos., per collegare conduttori schermati con diametro esterno di 3-9,5 mm. Per l'uso nel modulo in plastica HC-M-02-EMC-F
connettori ad innesto > contatto per connettori rettangolari
Connettori industriali
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Related products
▲Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1636091 |
|---|---|
| Pezzi/conf. | 1 PZ |
| Sales key | BF7ACB - |
| Pagina catalogo | Pagina 573 (C_2_2017) |
| GTIN | 4017918962913 |
| Peso per pezzo (confezione esclusa) | 28,000 g |
| Numero tariffa doganale | 85366990 |
| Paese di origine | DE (Germania) |
Dati elettrici
| Tensione di dimensionamento (III/3) | 50 V |
|---|---|
| Corrente di dimensionamento | 10 A |
| Tensione impulsiva di dimensionamento | 0,8 kV |
| Piano d'inserimento | 4 |
Dati meccanici
| Sezione di collegamento | 0,14 mm² ... 2,5 mm² |
|---|---|
| Sezione di collegamento AWG | 26 ... 14 |
| Lunghezza di spelatura nei singoli conduttori | 8 mm (6 mm (con 2,5 mm²)) |
| Diametro esterno conduttore | 3 mm ... 9,5 mm |
| Diametro contatto | 1,6 mm |
| Diametro cavo isolamento compreso | 2,4 mm |
| Cicli di manovra | ≥ 500 |
Generalità
| Nota | Il potenziale della custodia del connettore EMC è separato dal potenziale del quadro elettrico di interfaccia |
|---|---|
| per contatti a crimpare CK 1,6...ED... (non incluso nella fornitura) | |
| Fascette per vano di connessione 3 mm - 6 mm e 6 mm - 9,5 mm | |
| Serie | HC-M-EMV |
| Tecnica di connessione | Attacco a crimpare |
| Tipo contatto | tornito |
| Classe di combustibilità a norma UL 94 | V0 |
| Grado d'inquinamento | 3 |
| Categoria di sovratensione | III |
| Indicazione per il montaggio | Altezza custodia ≥ 72 mm. I connettori possono essere estratti solo in assenza di carico/tensione. |
| Montaggio | Per l'impiego nel modulo in plastica HC-M-EMV-MOD-BU, contatti a crimpare utilizzabili CK1,6-ED-... |
Dati materiale
| Materiale contatto | Lega di rame |
|---|---|
| Materiale superficie contatti | Ag (in alternativa Au) |
| Materiale inserto portacontatti | PC |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027143424eCl@ss 5.127261200eCl@ss 6.027261200eCl@ss 7.027440207eCl@ss 8.027440207eCl@ss 9.027440205
| Caratteristica | Valore |
|---|---|
| numero di contatti di potenza (EF012216) | 0 |
| numero di contatti di controllo (EF012217) | 4 |
| inserto di contatti senza contatti (EF007324) | Sì |
| tipo di contatto (EF001587) | presa |
| numero di poli (EF001391) | 4 |
| diametro del contatto maschio (EF007320) | 1.6 mm |
| materiale dell'inserto del connettore (EF007545) | materiale termoplastico |
| corrente nominale In (EF008250) | 10 A |
| temperatura ambiente (EF002386) | 85 °C |
| temperatura d'esercizio (EF002393) | -40 °C |
| tensione nominale (EF000228) | 48 V |
| tensione impulsiva nominale (EF002993) | 0.8 kV |
| categoria di sovratensione (EF006785) | III |
| grado di inquinamento (EF006786) | 3 |
| tipo di collegamento elettrico (EF003961) | raccordo crimpato |
| con griglia di protezione (EF000550) | No |
| sezione conduttore collegabile a filo sottile senza bussola d'estremità (EF007341) | 0.14 mm² |
| sezione conduttore collegabile multifilare (EF007343) | 0.14 mm² |
| materiale del rivestimento di contatto (EF004020) | altro |
| materiale dell'inserto del contatto (EF008521) | materiale termoplastico |
| materiale del contatto (EF007544) | altre leghe di rame |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| con conduttore di protezione (EF007468) | No |
| numero min. di cicli di innesto (EF012212) | 500 |
| larghezza (EF000008) | 18 mm |
| altezza (EF000040) | 15.5 mm |
| profondità (EF000049) | 46 mm |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI INDUSTRIALI IT .pdf | 58 Mbytes |
|
| PHOENIX CONTACT-1636091-HC-M-EMV-BU/3-9,5 | 136 Kbytes |
|
