PHOENIX_CONTACTConnettori PCBSMSTB 2,5/16-G 1769379 PHOENIX CONTACT Connettori per circuiti stampati

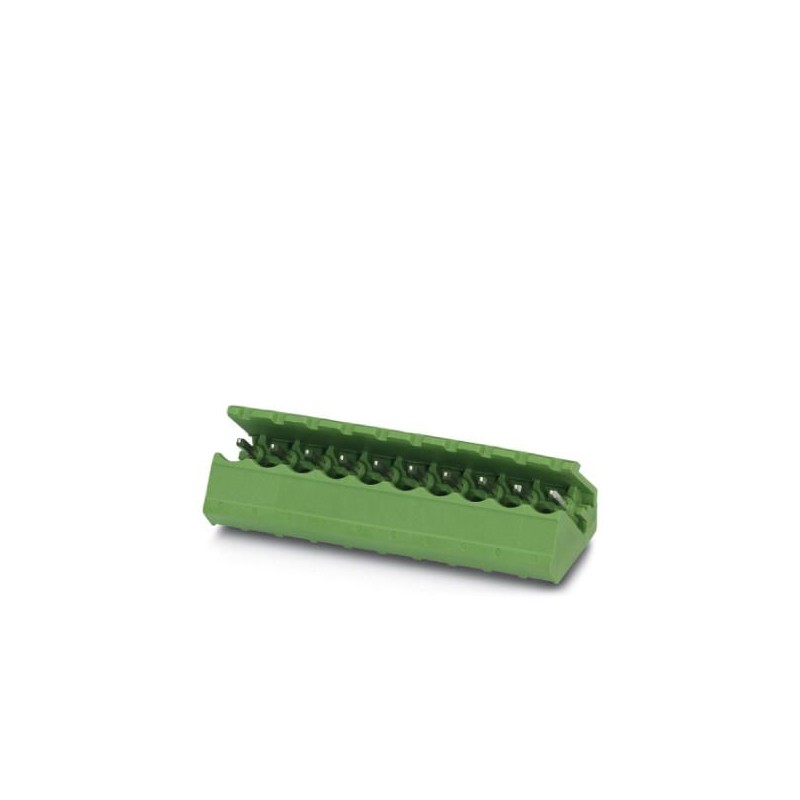

PHOENIX_CONTACT SMSTB 2,5/16-G 1769379 - Immagine 1

Le immagini sono solo per fini illustrativi. Si prega di fare riferimento alla scheda tecnica per i dettagli.

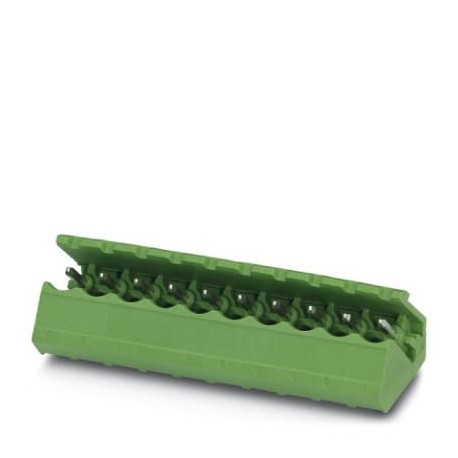

SMSTB 2,5/16-G 1769379 PHOENIX CONTACT Connettori per circuiti stampati

Riferimento: SMSTB 2,5/16-G

Codice: 1769379

Produttore: PHOENIX_CONTACT

Descrizione:

Connettori per circuiti stampati
Alloggiamento base per circuito stampato, sezione nominale: 2,5 mm², colore: verde, corrente nominale: 12 A, tensione nominale (III/2): 320 V, superficie di contatto: stagno, tipo di contatto: maschio, numero di potenziali: 16, numero di file: 1, numero di poli: 16, numero di collegamenti: 16, famiglia di articoli: SMSTB 2,5/.. -G, passo: 5 mm, montaggio: saldatura ad onda, disposizione dei pin: disposizione lineare dei pin, lunghezza dei pin [P]: 3,5 mm, numero di pin a saldare per potenziale: 1, sistema a innesto: COMBICON MSTB 2,5, orientamento della superficie del plug-in: standard, blocco: senza, tipo di fissaggio: senza, tipo di imballaggio: in scatola

Categorie:

  • PHOENIX_CONTACT > Connettori PCB

Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT

  • Dettagli
  • PDF
  • Recensioni
Garanzia, riparazione e restituzione.

* Questo articolo potrebbe essere obsoleto. Se sei interessato chiedete noi un preventivo e ti diremo se ci sono unità disponibili. Se non ce ne sono più, un nostro tecnico cercherà un'alternativa fornibile con caratteristiche simili.

Richieda un preventivo e le indicheremo se sono ancora disponibili delle unità. Qualora non ne rimanessero, uno dei nostri tecnici cercherà un’alternativa fornibile con caratteristiche simili.

VISTI DI RECENTE

DETTAGLI

Dati commerciali

Codice per l'ordinazione1769379
Pezzi/conf.50 PZ
Sales keyAAAFFA -
Quantità di ordinazione minima50 PZ
Pagina catalogoPagina 318 (C_1_2013)
GTIN4017918034696
Peso per pezzo (confezione esclusa)8,900 g
Numero tariffa doganale85366990
Paese di origineDE (Germania)

Dimensioni

Lunghezza [ l ]16,5 mm
Larghezza80 mm
Passo5 mm
Misura a75 mm
Larghezza [ w ]80 mm
Altezza [ h ]18,3 mm
Altezza di montaggio14,8 mm
Lunghezza pin a saldare3,5 mm
Dimensioni dei codoli1 x 1 mm
Lunghezza16,5 mm

Generalità

Famiglia articoloSMSTB 2,5/..-G
Gruppo materiale isolanteI
Tensione impulsiva di dimensionamento (III/3)4 kV
Tensione impulsiva di dimensionamento (III/2)4 kV
Tensione impulsiva di dimensionamento (II/2)4 kV
Tensione di dimensionamento (III/3)250 V
Tensione di dimensionamento (III/2)320 V
Tensione di dimensionamento (II/2)400 V
Attacco a normaEN-VDE
Corrente nominale IN12 A
Corrente di carico massima12 A
Materiale isolantePA
Classe di combustibilità a norma UL 94V0
Coloreverde
N. poli16

Normative e prescrizioni

Attacco a normaEN-VDE
CSA
Classe di combustibilità a norma UL 94V0

Environmental Product Compliance

China RoHSPeriodo per utilizzo conforme: illimitato = EFUP-e
Nessuna sostanza pericolosa sopra i valori di soglia

Classifiche

DATASHEET - PDF

Titolo
Dimensione
Tipo
PHOENIX CONTACT-1769379-SMSTB 2,5/16-G
144 Kbytes
PDF CATALOGHI PHOENIX CONNETTORI IT
25 Mbytes
