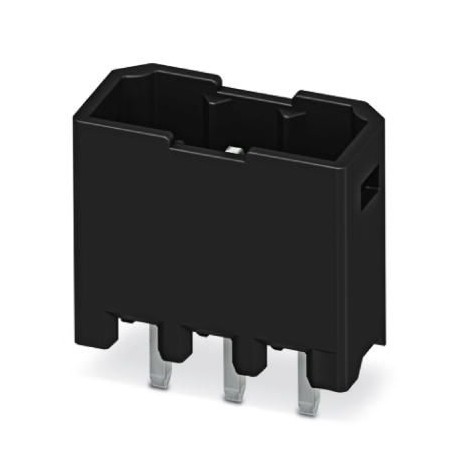

PTSM 0,5/ 4-HV-2,5-THR R32 1778573 PHOENIX CONTACT Connettori per circuiti stampati
PTSM 0,5/ 4-HV-2,5-THR R32
1778573
PHOENIX_CONTACT
330
Connettori per circuiti stampati
Custodia base per circuito stampato, sezione nominale: 0,5 mm², colore: nero, corrente nominale: 6 A, tensione nominale (III/2): 160 V, superficie di contatto: stagno, tipo di contatto: maschio, numero di potenziali: 4, numero di file: 1, numero di poli: 4, numero di collegamenti: 4, famiglia di articoli: PTSM 0,5/.. -HV-THR, passo: 2,5 mm, montaggio: THR a saldare, disposizione dei pin: disposizione lineare dei pin, lunghezza dei pin [P]: 2 mm, numero di pin a saldare per potenziale: 1, sistema a innesto: COMBICON PTSM, orientamento della superficie a innesto: standard, blocco: senza, tipo di fissaggio: senza, tipo di imballaggio: cinghia larga 32 mm
connettori ad innesto > connettore per circuito stampato
Connettori PCB
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1778573 |
|---|---|
| Pezzi/conf. | 330 PZ |
| Sales key | AACMBA - |
| Quantità di ordinazione minima | 330 PZ |
| Pagina catalogo | Pagina 59 (C_1_2013) |
| GTIN | 4046356529747 |
| Peso per pezzo (confezione esclusa) | 1,932 g |
| Numero tariffa doganale | 85369010 |
| Paese di origine | IN (India) |
Dimensioni
| Lunghezza [ l ] | 5 mm |
|---|---|
| Larghezza | 11,7 mm |
| Passo | 2,5 mm |
| Misura a | 7,5 mm |
| Larghezza [ w ] | 11,7 mm |
| Altezza [ h ] | 9,5 mm |
| Altezza di montaggio | 7,5 mm |
| Lunghezza pin a saldare | 2 mm |
| Dimensioni dei codoli | 0,6 x 0,6 mm |
| Distanza codoli | 2,50 mm |
| Lunghezza | 5 mm |
Generalità
| Famiglia articolo | PTSM 0,5/..-HV-THR |
|---|---|
| Gruppo materiale isolante | IIIa |
| Tensione impulsiva di dimensionamento (III/3) | 2,5 kV |
| Tensione impulsiva di dimensionamento (III/2) | 2,5 kV |
| Tensione impulsiva di dimensionamento (II/2) | 2,5 kV |
| Tensione di dimensionamento (III/3) | 50 V |
| Tensione di dimensionamento (III/2) | 160 V |
| Tensione di dimensionamento (II/2) | 160 V |
| Attacco a norma | EN-VDE |
| Corrente nominale IN | 6 A |
| Corrente di carico massima | 6 A |
| Materiale isolante | LCP |
| Classe di combustibilità a norma UL 94 | V0 |
| Colore | nero |
| N. poli | 4 |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440402eCl@ss 8.027440402eCl@ss 9.027440402
| Caratteristica | Valore |
|---|---|
| tipo di connettore (EF007495) | connettore fisso |
| tipo di contatto (EF001587) | perno |
| numero di poli (EF001391) | 4 |
| numero di serie di contatti a innesto (EF006935) | 1 |
| dimensione modulare dei contatti (EF007326) | 2.5 mm |
| dimensione modulare dei collegamenti (EF006827) | 2.5 mm |
| corrente nominale In (EF008250) | 6 A |
| tensione nominale (EF000228) | 160 V |
| tensione impulsiva nominale (EF002993) | 2.5 kV |
| categoria di sovratensione (EF006785) | III |
| grado di inquinamento (EF006786) | 2 |
| materiale del rivestimento di contatto (EF004020) | stagno |
| tipo di collegamento elettrico (EF003961) | altro |
| diametro del pin di collegamento (EF006823) | 1.1 mm |
| lunghezza del pin (EF006825) | 2 mm |
| materiale del corpo isolante (EF007543) | altro |
| colore della scatola (EF000136) | nero |
| classe di infiammabilità del materiale isolante secondo UL94 (EF002521) | V0 |
| temperatura d'esercizio (EF002393) | -40 °C |
| tipo di fissaggio (EF002442) | altro |
| tipo di banderuolatura (EF007011) | altro |
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI IT.pdf | 25 Mbytes |
|
| PHOENIX CONTACT-1778573-PTSM 0,5/ 4-HV-2,5-THR R32 | 177 Kbytes |
|
