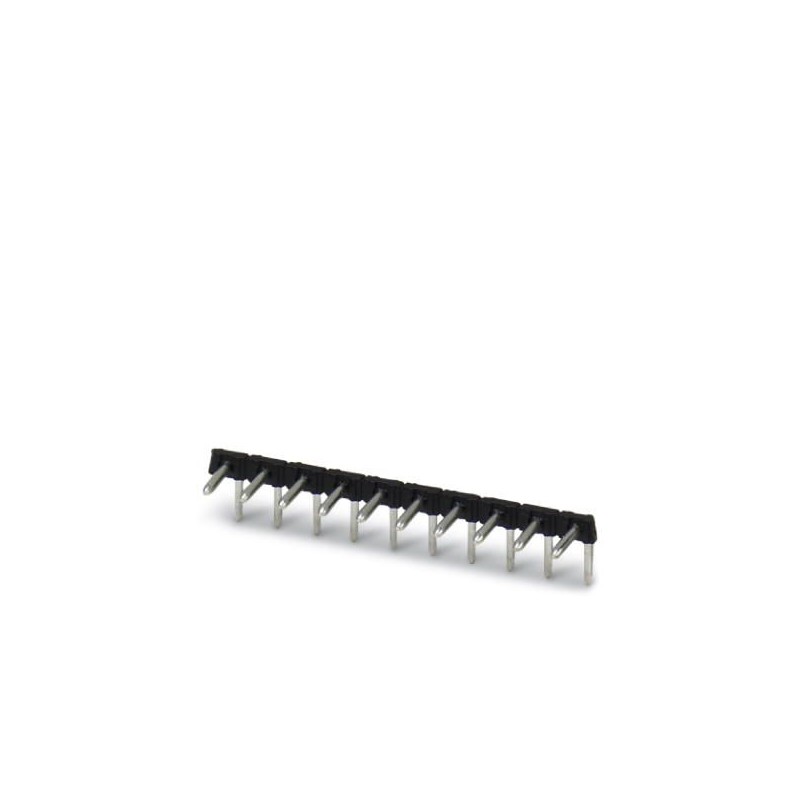

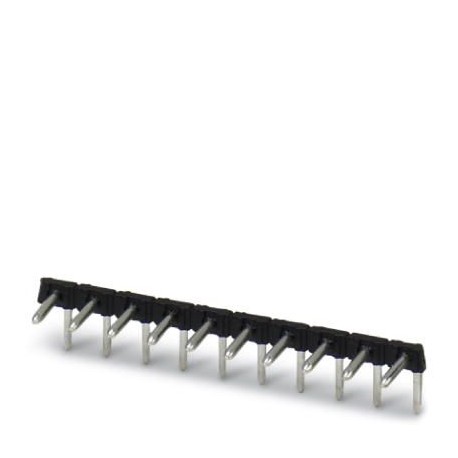

PST 1,3/14-H-5,0 1717372 PHOENIX CONTACT maschio
PST 1,3/14-H-5,0
1717372
PHOENIX_CONTACT
50
maschio
Connettore maschio, sezione nominale: 1,5 mm², colore: nero, corrente nominale: 12 A (a seconda del connettore utilizzato), tensione nominale (III/2): 320 V, superficie dei contatti: stagno, tipo di contatto: maschio, numero di potenziali: 14, numero di file: 1, numero di poli: 14, numero di collegamenti: 14, famiglia di articoli: PST 1,3/.. -H, passo: 5 mm, montaggio: A saldare THR, disposizione dei pin: disposizione lineare dei pin, lunghezza dei pin [P]: 6,8 mm, sistema a innesto: COMBICON PST 1.3, bloccaggio: senza, tipo di fissaggio: senza, tipo di imballaggio: in scatola, La corrente massima dipende dal connettore utilizzato. Dei due valori di corrente, è decisivo il valore più basso per il connettore e il connettore maschio. Il connettore maschio è realizzato in plastica resistente alle alte temperature, il che lo rende adatto per il processo di saldatura a rifusione.
connettori ad innesto > connettore per circuito stampato
Connettori PCB
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1717372 |
|---|---|
| Pezzi/conf. | 50 PZ |
| Sales key | AACLBA - |
| Quantità di ordinazione minima | 50 PZ |
| Pagina catalogo | Pagina 435 (C_1_2013) |
| GTIN | 4046356138734 |
| Peso per pezzo (confezione esclusa) | 3,410 g |
| Numero tariffa doganale | 85366990 |
| Paese di origine | SK (Slovacchia) |
Dimensioni
| Lunghezza [ l ] | 12,5 mm |
|---|---|
| Larghezza | 70 mm |
| Passo | 5 mm |
| Misura a | 65 mm |
| Larghezza [ w ] | 70 mm |
| Altezza [ h ] | 2,8 mm |
| Altezza di montaggio | 2,8 mm |
| Dimensioni dei codoli | ø 1,3 mm |
| Lunghezza | 12,5 mm |
Generalità
| Famiglia articolo | PST 1,3/..-H |
|---|---|
| Gruppo materiale isolante | IIIa |
| Tensione impulsiva di dimensionamento (III/3) | 4 kV |
| Tensione impulsiva di dimensionamento (III/2) | 4 kV |
| Tensione impulsiva di dimensionamento (II/2) | 4 kV |
| Tensione di dimensionamento (III/3) | 250 V |
| Tensione di dimensionamento (III/2) | 320 V |
| Tensione di dimensionamento (II/2) | 400 V |
| Attacco a norma | EN-VDE |
| Corrente nominale IN | 12 A (Indipendentemente dal connettore utilizzato) |
| Corrente di carico massima | 12 A (Indipendentemente dal connettore utilizzato) |
| Materiale isolante | PA |
| Classe di combustibilità a norma UL 94 | V0 |
| Colore | nero |
| N. poli | 14 |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440402eCl@ss 8.027440402eCl@ss 9.027440402
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI IT.pdf | 25 Mbytes |
|
| PHOENIX CONTACT-1717372-PST 1,3/14-H-5,0 | 140 Kbytes |
|
