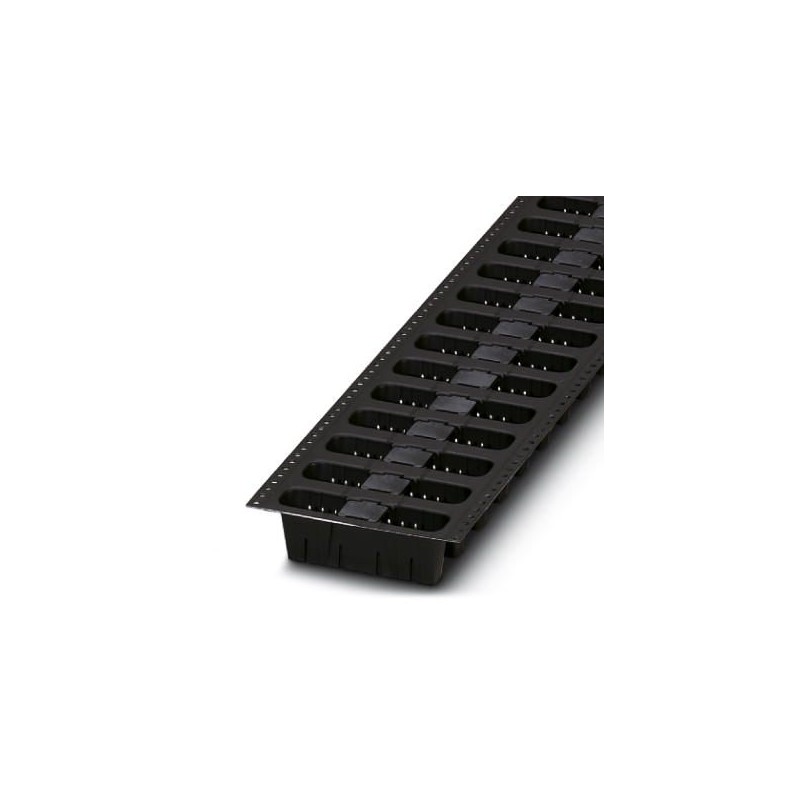

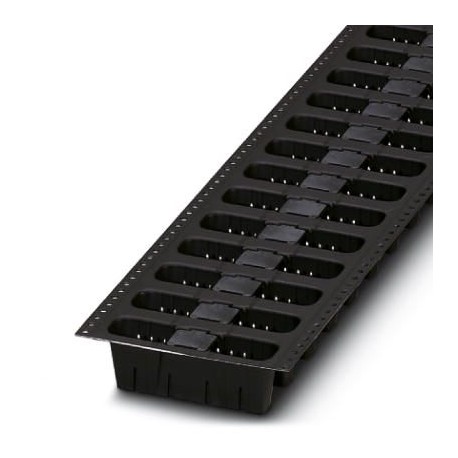

PST 1,0/ 8-3,5 R56 1720275 PHOENIX CONTACT maschio
PST 1,0/ 8-3,5 R56
1720275
PHOENIX_CONTACT
250
maschio
Connettore maschio, sezione nominale: 0,5 mm², colore: nero, corrente nominale: 8 A (a seconda del connettore utilizzato), tensione nominale (III/2): 250 V, superficie di contatto: stagno, tipo di contatto: maschio, numero di potenziali: 8, numero di file: 1, numero di poli: 8, numero di collegamenti: 8, famiglia di articoli: PST 1.0/.. -V, passo: 3,5 mm, montaggio: Slower THR, disposizione dei pin: disposizione lineare dei pin, lunghezza dei pin [P]: 3,8 mm, sistema a innesto: COMBICON PST 1.0, bloccaggio: senza, tipo di fissaggio: senza, tipo di imballaggio: cinghia larga 56 mm, la corrente massima dipende dal connettore utilizzato. Dei due valori di corrente, è decisivo il valore più basso per il connettore e il connettore maschio. Il connettore maschio è realizzato in plastica resistente alle alte temperature, il che lo rende adatto per il processo di saldatura a rifusione.
connettori ad innesto > connettore per circuito stampato
Connettori PCB
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1720275 |
|---|---|
| Pezzi/conf. | 250 PZ |
| Sales key | AACLAA - |
| Quantità di ordinazione minima | 250 PZ |
| Pagina catalogo | Pagina 433 (C_1_2013) |
| GTIN | 4046356115889 |
| Peso per pezzo (confezione esclusa) | 3,158 g |
| Numero tariffa doganale | 85366990 |
| Paese di origine | DE (Germania) |
Dimensioni
| Lunghezza [ l ] | 2,8 mm |
|---|---|
| Larghezza | 27,6 mm |
| Passo | 3,5 mm |
| Misura a | 24,5 mm |
| Larghezza [ w ] | 27,6 mm |
| Altezza [ h ] | 12,7 mm |
| Altezza di montaggio | 9,2 mm |
| Lunghezza pin a saldare | 3,5 mm |
| Dimensioni dei codoli | ø 1 mm |
| Distanza codoli | 3,50 mm |
| Lunghezza | 2,8 mm |
Generalità
| Famiglia articolo | PST 1,0/..-V |
|---|---|
| Gruppo materiale isolante | IIIa |
| Tensione impulsiva di dimensionamento (III/3) | 2,5 kV |
| Tensione impulsiva di dimensionamento (III/2) | 2,5 kV |
| Tensione impulsiva di dimensionamento (II/2) | 2,5 kV |
| Tensione di dimensionamento (III/3) | 160 V |
| Tensione di dimensionamento (III/2) | 250 V |
| Tensione di dimensionamento (II/2) | 250 V |
| Attacco a norma | EN-VDE |
| Corrente nominale IN | 8 A (Indipendentemente dal connettore utilizzato) |
| Corrente di carico massima | 8 A (Indipendentemente dal connettore utilizzato) |
| Materiale isolante | PA |
| Classe di combustibilità a norma UL 94 | V0 |
| Colore | nero |
| N. poli | 8 |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440402eCl@ss 8.027440402eCl@ss 9.027440402
Datasheet - PDF
▲| Titolo: | Dimensione: | Tipo: |
|---|---|---|
| PDF CATALOGHI PHOENIX CONNETTORI IT.pdf | 25 Mbytes |
|
| PHOENIX CONTACT-1720275-PST 1,0/ 8-3,5 R56 | 172 Kbytes |
|
