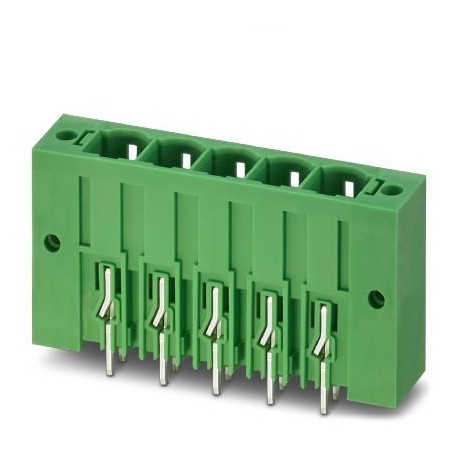

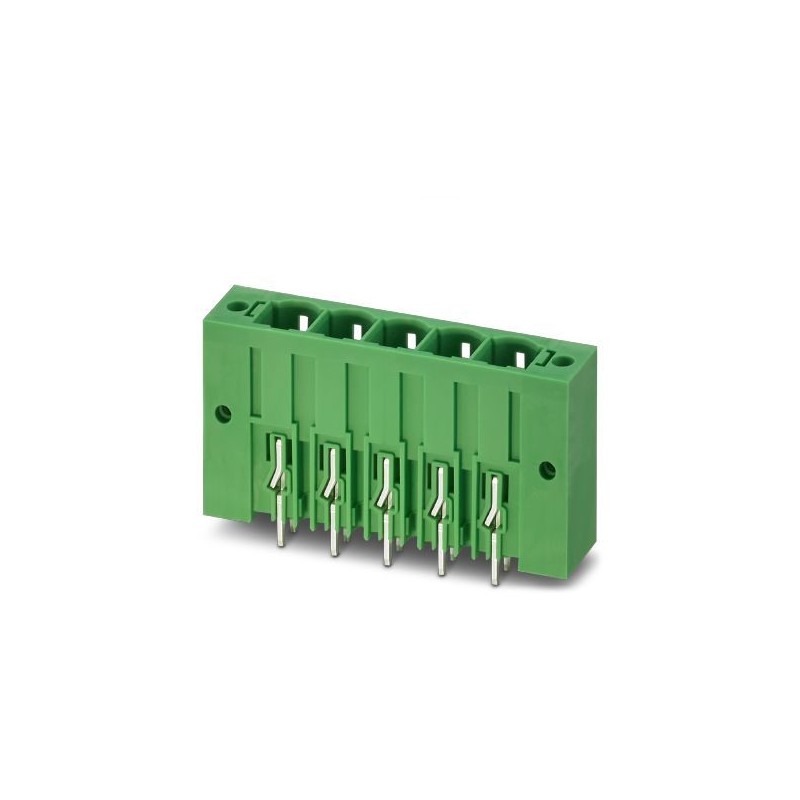

PCV 6-16/ 7-G1F-10,16 1998917 PHOENIX CONTACT Custodie passaparete
PCV 6-16/ 7-G1F-10,16
1998917
PHOENIX_CONTACT
50
Custodie passaparete
Custodia base per circuito stampato, sezione nominale: 16 mm², colore: verde, corrente nominale: 76 A (41 A in combinazione con connettore PC 6), tensione nominale (III/2): 1000 V, superficie di contatto: argento, tipo di contatto: maschio, numero di potenziali: 7, numero di file: 1, numero di poli: 7, numero di collegamenti: 7, famiglia di articoli: PCV 6-16/.. -G1F, passo: 10,16 mm, montaggio: saldatura ad onda, disposizione dei pin: disposizione lineare dei pin, lunghezza dei pin [P]: 4 mm, numero di pin a saldare per potenziale: 3, sistema a innesto: COMBICON PC 16, orientamento della superficie a innesto: standard, bloccaggio: blocco a vite, tipo di fissaggio: Bloccaggio pneumatico (filettatura), tipo di imballaggio: in scatola
connettori ad innesto > connettore per circuito stampato
Connettori PCB
Prodotto nuovo nel suo imballaggio d'origine con tutte le garanzie e certificazioni de PHOENIX_CONTACT
Più venduti
▲Dettagli
▲Dati commerciali
| Codice per l'ordinazione | 1998917 |
|---|---|
| Pezzi/conf. | 50 PZ |
| Sales key | AABCBA - |
| Quantità di ordinazione minima | 50 PZ |
| Pagina catalogo | Pagina 569 (C_1_2013) |
| GTIN | 4046356038416 |
| Peso per pezzo (confezione esclusa) | 33,674 g |
| Numero tariffa doganale | 85366990 |
| Paese di origine | PL (Polonia) |
Dimensioni
| Lunghezza [ l ] | 13,4 mm |
|---|---|
| Larghezza | 88,88 mm |
| Passo | 10,16 mm |
| Misura a | 60,96 mm |
| Larghezza [ w ] | 88,88 mm |
| Altezza [ h ] | 38 mm |
| Altezza di montaggio | 34 mm |
| Lunghezza pin a saldare | 4 mm |
| Dimensioni dei codoli | 1 x 1,2 mm |
| Distanza codoli | 10,16 mm |
| Lunghezza | 13,4 mm |
Generalità
| Famiglia articolo | PCV 6-16/..-G1F |
|---|---|
| Gruppo materiale isolante | I |
| Tensione impulsiva di dimensionamento (III/3) | 6 kV |
| Tensione impulsiva di dimensionamento (III/2) | 8 kV |
| Tensione impulsiva di dimensionamento (II/2) | 8 kV |
| Tensione di dimensionamento (III/3) | 1000 V |
| Tensione di dimensionamento (III/2) | 1000 V |
| Tensione di dimensionamento (II/2) | 1000 V |
| Attacco a norma | EN-VDE |
| Corrente nominale IN | 76 A (41 A in combinazione con connettore PC 6) |
| Corrente di carico massima | 76 A (41 A in combinazione con connettore PC 6) |
| Materiale isolante | PA |
| Classe di combustibilità a norma UL 94 | V0 |
| Colore | verde |
| N. poli | 7 |
Environmental Product Compliance
| China RoHS | Periodo per utilizzo conforme: illimitato = EFUP-e |
|---|---|
| Nessuna sostanza pericolosa sopra i valori di soglia |
Classifiche
eCl@ss 4.0272607xxeCl@ss 4.127260701eCl@ss 5.027260701eCl@ss 5.127260700eCl@ss 6.027260700eCl@ss 7.027440402eCl@ss 8.027440402eCl@ss 9.027440402
